Открытый узел

Boom Auxiliary Hydraulic Lines

Boom Auxiliary Hydraulic Lines

Boom Auxiliary Hydraulic Lines

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

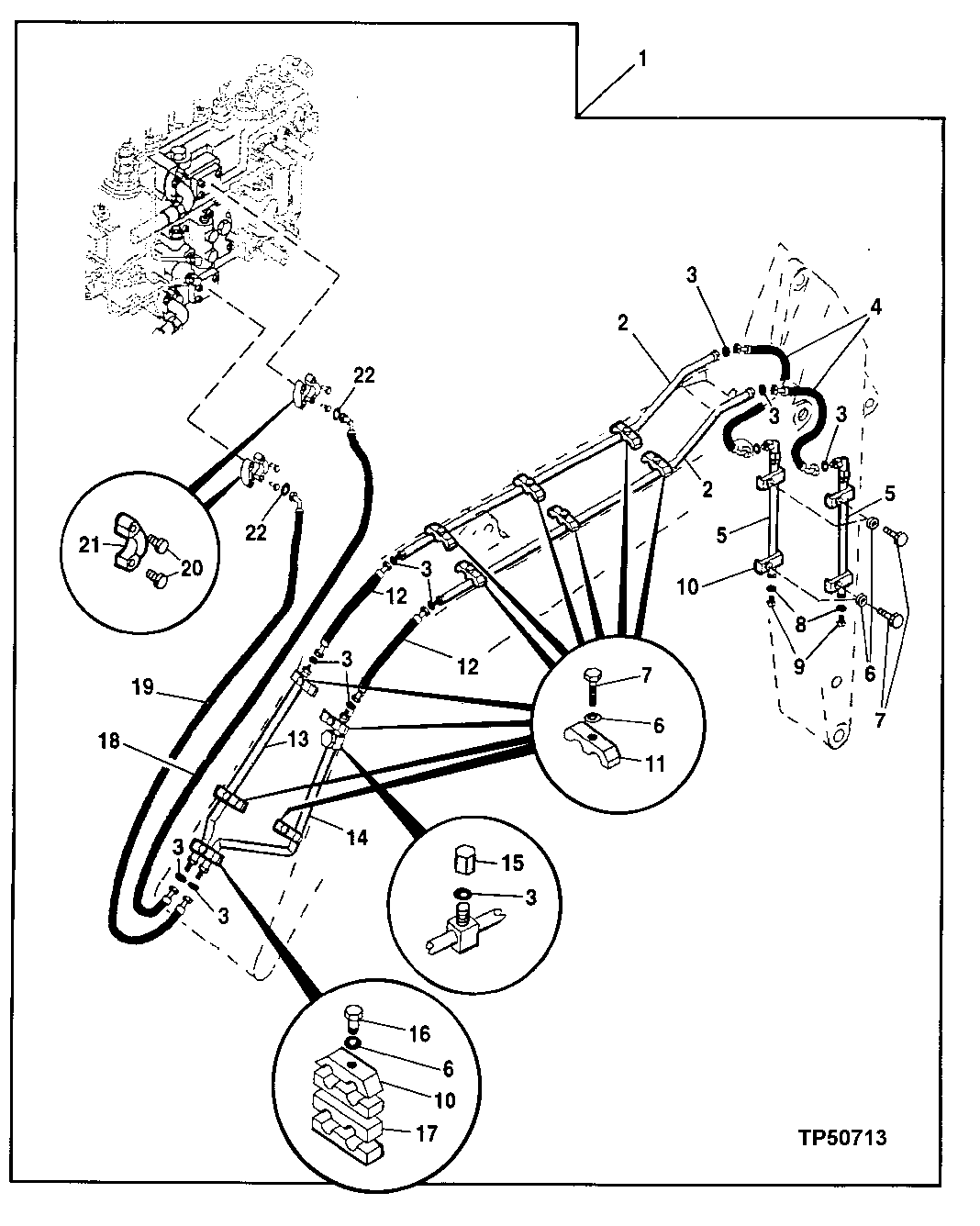

Boom Auxiliary Hydraulic Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Auxiliary Hydraulic Hoses and Lines Kit Whole Goods Relief Valves Not Illustrated, INCLUDES (2) AT155692; AT182001 NLA
2	AT160159	2	Oil Tube	FRONT BOOM, AUXILIARY
3	T77858	11	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
4	AT160176	2	Hydraulic Hose	FOR USE WITH 2.6M ARM
4	AP35235	2	Hydraulic Hose	Hydraulic, FOR USE WITH 3.1M ARM
5	AT160177	2	Oil Tube	-
6	12H301	15	Lock Washer	1/2", JDS 12 MEDIUM SPRING
7	19M7363	14	Cap Screw	M12 X 60
8	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
9	38H1150	2	Fitting Plug	O-RING, FSF
10	4190126	4	Clamp	SUB FOR TH109830
11	4189859	11	Clamp	Steel
11	-	11	Part 12	Rubber, 4285723 NLA; ORDER 4189859
12	AT160161	2	Hydraulic Hose	30.1752" X 1295 mm (51") X 30.1752", Boom Knee Auxiliary
13	AP35230	1	Pipe	Pressure Left
14	AP35231	1	Pipe	Pressure Right
15	38H1418	1	Fitting	Flat Face Fitting
16	19M7908	1	Cap Screw	M12 X 110, SUB FOR 19M7943
17	AT318021	1	Clamp	SUB FOR 4285722 OR AT155739
18	AP35233	1	Hose	Pressure
19	AP35234	1	Hydraulic Hose	Return
20	19M8337	8	Screw	M10 X 30
21	R29424	4	Flange Fitting	SPLIT, HALF CLAMP
22	T59014	2	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
