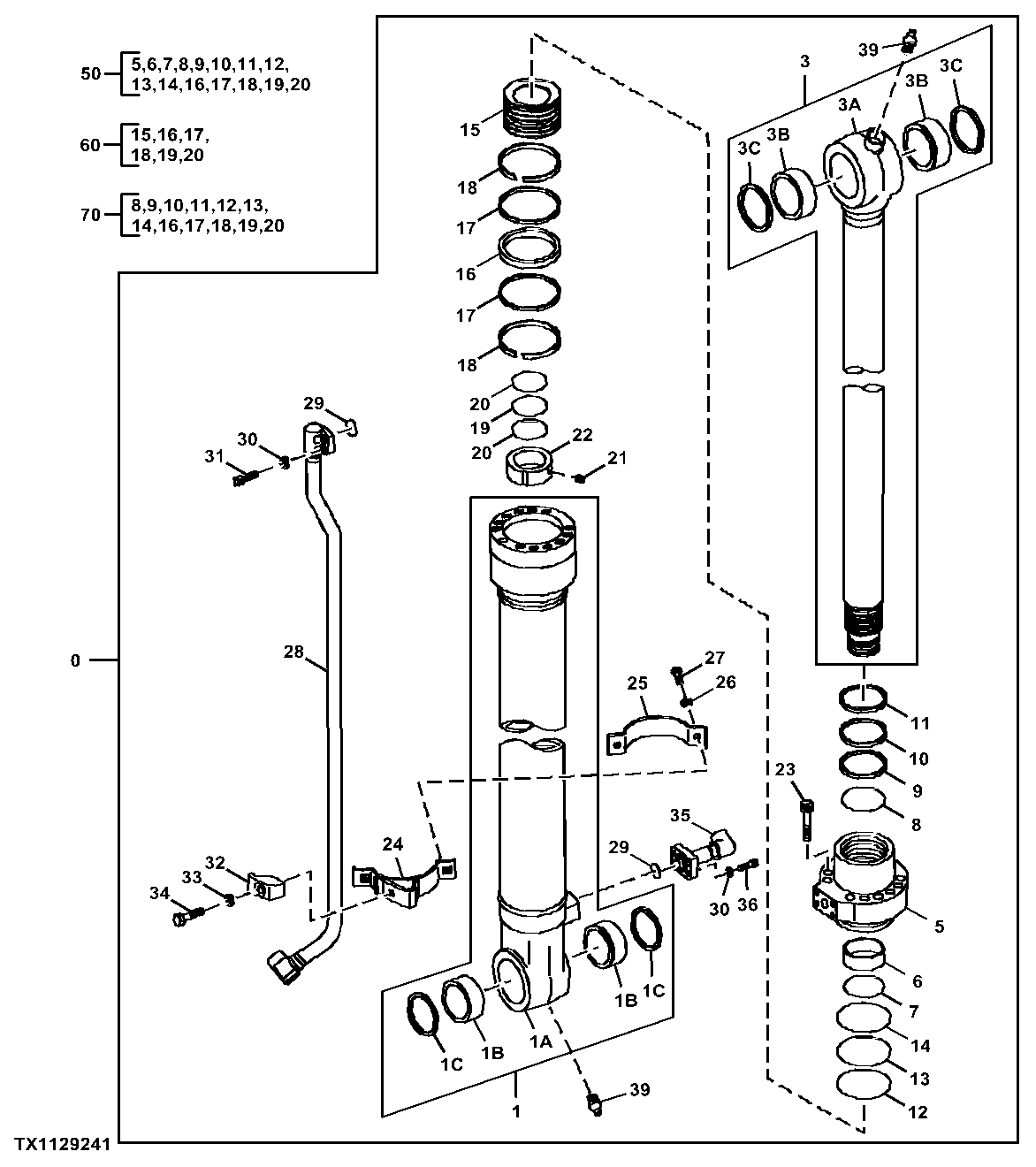

Bucket Cylinder Components (055224 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9323704G	1	Cylinder	Bucket, SUB FOR 9323704, 4722789 NLA
1	FXB00002155	1	Tube	-
3	FXB00002156	1	Rod	-
5	FXB00002086	1	Hydr. Cylinder Rod Guide	-
6	FXB00002087	1	Bushing	-
7	FXB00002088	1	Snap Ring	-
8	FXB00002089	1	Seal	-
9	FXB00002090	1	Packing	-
10	FXB00002091	1	Back-Up Ring	-
11	FXB00002092	1	Seal	-
12	AT264319	1	O-Ring	SUB FOR A811100
13	FXB00002093	1	Back-Up Ring	-
14	AT264223	1	O-Ring	SUB FOR A811105
15	FXB00005744	1	Piston	SUB FOR FXB00002094
16	FXB00002095	1	Seal	-
17	FXB00002096	2	Wear Ring	-
18	FXB00002097	2	Wear Ring	-
19	FXB00002098	1	O-Ring	-
20	FXB00002099	2	Back-Up Ring	-
21	FXB00000632	2	Set Screw	-
22	FXB00002100	1	Nut	-
23	FXB00002101	12	Bolt	-
24	FXB00002102	1	Band	-
25	FXB00002103	1	Band	-
26	FXB00002033	2	Spring Washer	-
27	FXB00002034	2	Bolt	-
28	FXB00002157	1	Pipe	-
29	FXB00002035	2	O-Ring	-
30	FXB00002033	8	Spring Washer	-
31	FXB00002038	4	Bolt	-
32	263G847221	1	Clamp	-
33	12H301	1	Lock Washer	1/2", SUB FOR A590912
34	FXB00002076	1	Bolt	-
35	FXB00002105	1	Pipe	-
36	FXB00002038	4	Bolt	-
39	J75481	2	Fitting	-
50	FXB00002107	1	Hydr. Cylinder Rod Guide	-
60	-	1	Part 44	Furnish Components, FXB00005751 NLA; SUB FOR FXB00002108
70	FYA00012904	1	Seal Kit	-
1A	-	1	Part 3	NSEP
1B	4362025	2	Bushing	SUB FOR FXB00002084
1C	FXB00002106	2	Ring	-
3A	-	1	Part 7	NSEP
3B	FXB00002139	2	Bushing	-
3C	FXB00002152	2	Ring	-

Bucket Cylinder Components (055224 - )
