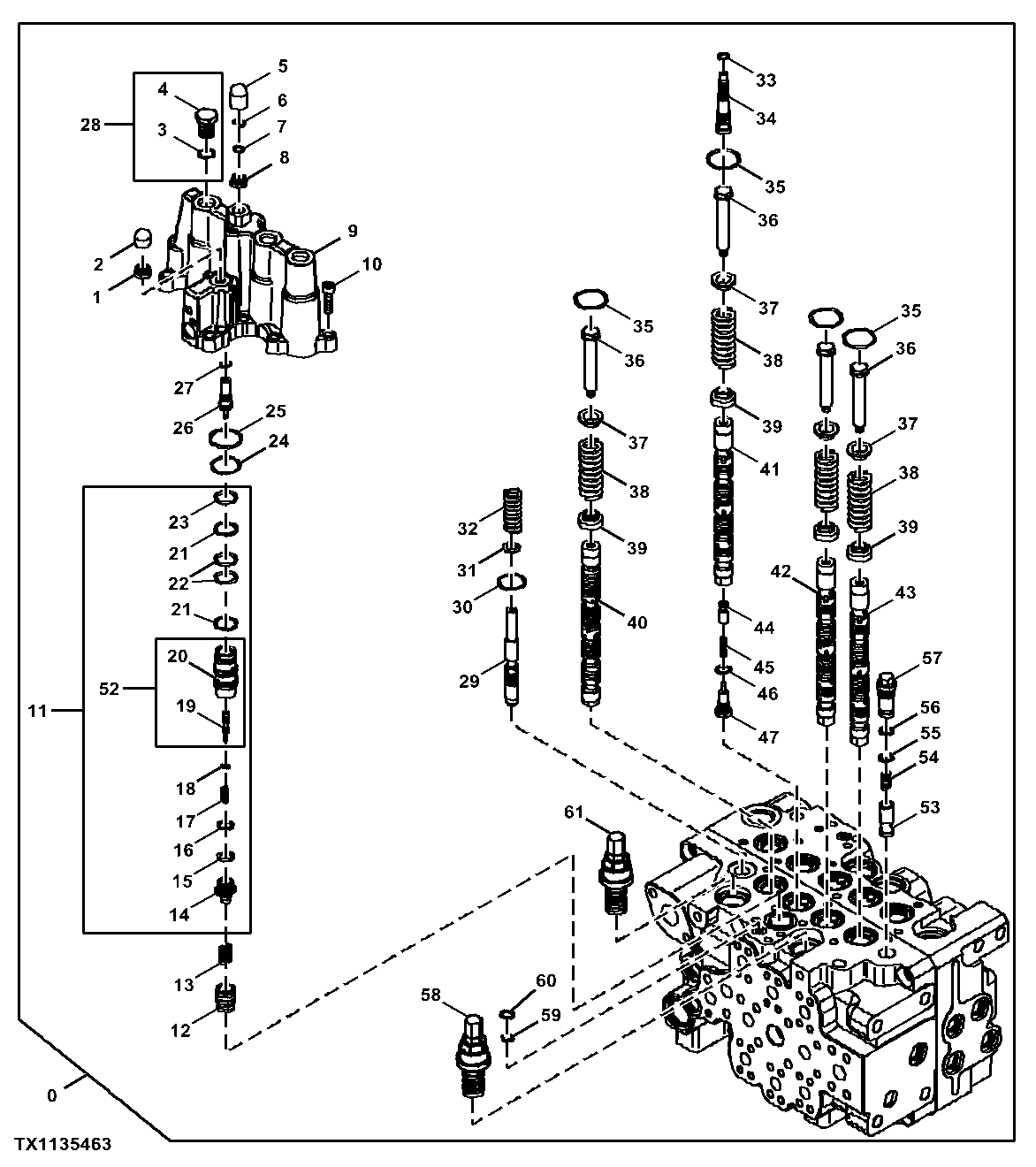

CONTROL VALVE COMPONENTS (TOP SPOOLS, 4 SPOOL SIDE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9215128	1	Hyd Actuated Control Valve	Additional Components On Previous Pages
1	2046469	1	Nut	-
2	2046527	1	Cap	-
3	CH11570	1	O-Ring	-
4	2046654	1	Pipe Plug	-
5	2046528	1	Cap	-
6	4453198	1	Ring	-
7	2046480	1	Washer	-
8	2046469	1	Nut	-
9	9248945	1	Housing	SUB FOR 0004165
10	19M8735	11	Screw	M8 X 30
11	9281598	1	Valve	SUB FOR 9201382
12	-	1	Part 13	2046592 NLA
12	3110097	1	Valve	-
13	2046418	1	Spring	-
14	2046455	1	Pipe Plug	-
15	CH11570	1	O-Ring	-
16	2046499	1	Ring	-
17	2046608	1	Spring	-
18	2046484	1	Washer	-
19	-	1	Part 21	-
20	-	1	Part 22	-
21	2046504	2	Ring	-
22	0976602	2	O-Ring	SUB FOR TH103574 OR AT264354 OR 4S00734
23	CH12329	1	Packing	-
24	4303809	1	O-Ring	-
25	2046626	1	Ring	-
26	2046618	1	Screw	-
27	CH11569	1	Packing	-
28	9201529	1	Pipe Plug	-
29	3094130	1	Spool	-
30	2046488	1	O-Ring	-
31	2046481	1	Washer	-
32	2046431	1	Spring	-
33	CH11569	1	Packing	-
34	2046462	1	Screw	-
35	2046491	4	O-Ring	-
36	2045457	4	Bolt	-
37	2046410	4	Valve Seat	-
38	2046613	4	Spring	-
39	2046411	4	Valve Seat	-
40	-	1	Part 42	-
41	-	1	Part 43	-
42	-	1	Part 44	-
43	-	1	Part 45	-
44	2046392	1	Flow Control Hyd. Valve	-
45	2046419	1	Spring	-
46	CH17167	1	O-Ring	-
47	2046452	1	Pipe Plug	-
52	-	1	Part 50	9201384 NLA
53	2046600	1	Check Valve	-
54	2046415	1	Spring	-
55	4506412	1	Packing	-
56	2046494	1	Back-Up Ring	-
57	2046449	1	Pipe Plug	-
58	9200491	1	Flow Control Hyd. Valve	Bucket Dump
59	CH17167	1	O-Ring	SUB FOR 4506320
60	2046627	1	Ring	-
61	9200492	1	Flow Control Hyd. Valve	-

CONTROL VALVE COMPONENTS (TOP SPOOLS, 4 SPOOL SIDE)

Нет текстового описания
