Открытый узел

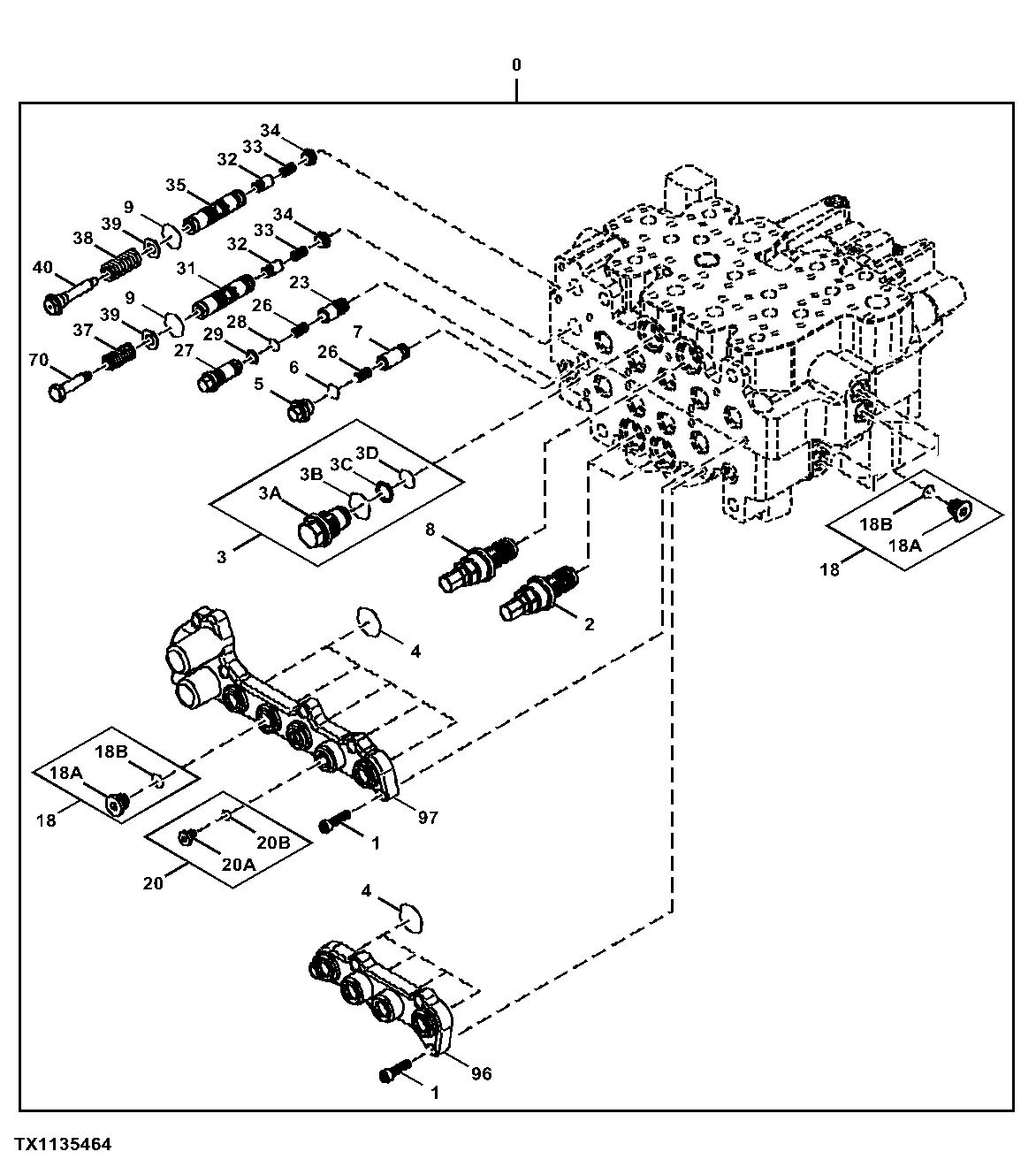

CONTROL VALVE COMPONENTS (BOTTOM)

CONTROL VALVE COMPONENTS (BOTTOM)

CONTROL VALVE COMPONENTS (BOTTOM)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONTROL VALVE COMPONENTS (BOTTOM)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9215128	1	Hyd Actuated Control Valve	Additional Components On Previous and Following Pages
1	19M8735	14	Screw	M8 X 30
2	9200495	2	Flow Control Hyd. Valve	Bucket Curl
3	9200483	1	Pipe Plug	-
4	2046491	9	O-Ring	-
5	2046623	1	Pipe Plug	-
6	4506419	1	O-Ring	-
7	2046603	1	Check Valve	-
8	9200492	1	Flow Control Hyd. Valve	-
9	2046488	2	O-Ring	-
18	9134111	5	Fitting	-
20	-	1	Part 18	9134100 NLA
23	2046604	1	Flow Control Hyd. Valve	-
26	2046415	2	Spring	-
27	2046449	1	Pipe Plug	-
28	4506412	1	Packing	-
29	2046494	1	Back-Up Ring	-
31	2046594	1	Spool	-
32	2046601	2	Check Valve	-
33	2046609	2	Spring	-
34	2046622	2	Pipe Plug	-
35	2046595	1	Spool	-
37	2046610	1	Spring	-
38	2046611	1	Spring	-
39	2046615	2	Washer	-
40	2046619	1	Bolt	-
70	2046458	1	Bolt	-
96	1029310	1	Housing	-
97	0004169	1	Housing	-
3A	2046444	1	Pipe Plug	-
3B	AT264347	1	O-Ring	SUB FOR 4506428
3C	2046498	1	Back-Up Ring	-
3D	CH12329	1	Packing	-
18A	4336167	1	Fitting Plug	-
18B	CH11570	1	O-Ring	SUB FOR 4509180
20A	4336166	1	Pipe Plug	-
20B	M800650	1	Packing	-
