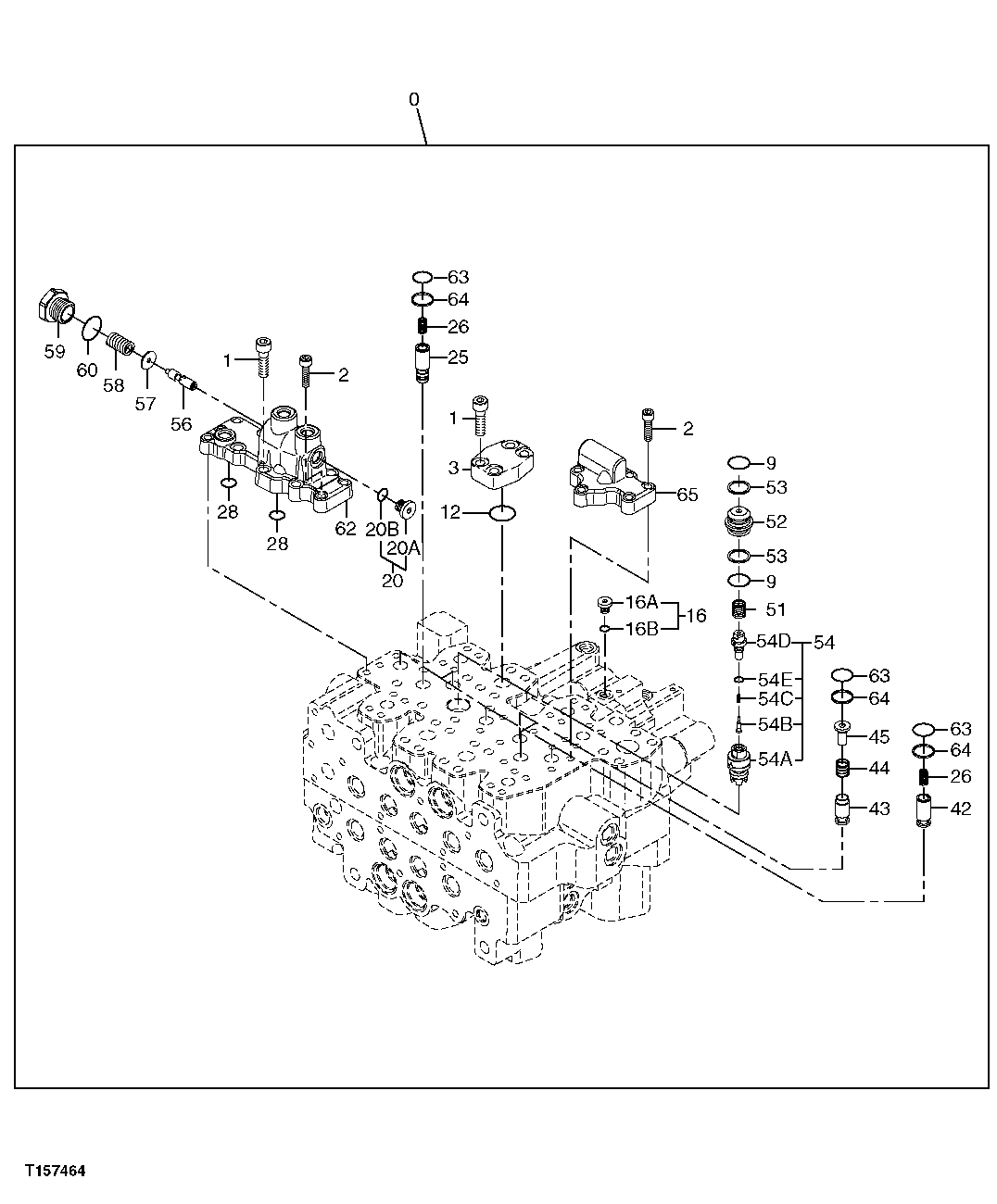

CONTROL VALVE COMPONENTS (5 SPOOL SIDE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9215128	1	Hyd Actuated Control Valve	Additional Components On Previous and Following Pages
1	19M8963	14	Screw	M10 X 35
2	19M8735	11	Screw	M8 X 30
3	2046512	2	Plate	-
9	985099	2	O-Ring	-
12	4314064	2	O-Ring	-
16	9134109	1	Drain Plug	-
20	-	1	Part 10	9134100 NLA
25	2046605	1	Flow Control Hyd. Valve	-
26	2046415	5	Spring	-
28	4506412	2	Packing	-
42	2046395	4	Check Valve	-
43	2046398	2	Check Valve	-
44	2046424	2	Spring	-
45	2046412	2	Valve Seat	-
51	2046423	1	Spring	-
52	2046405	1	Bushing	-
53	2046501	2	Ring	-
54	9200481	1	Valve Seat	-
56	2046381	1	Spool	-
57	2046482	1	Washer	-
58	2046425	1	Spring	-
59	2046447	1	Pipe Plug	-
60	AT318035	1	O-Ring	SUB FOR 4506424
62	0004163	1	Plate	-
63	2046490	7	O-Ring	-
64	2046502	7	Ring	-
65	2054358	1	Plate	ALONG WITH 4670242 (3) AND 4670243 (3), SUB FOR 1029308
16A	9134109	1	Drain Plug	SUB FOR 4336165
16B	4506408	1	O-Ring	-
20A	4336166	1	Pipe Plug	-
20B	M800650	1	Packing	-
54A	-	1	Part 24	1029246 NLA
54B	-	1	Part 25	2046394 NLA
54C	2046420	1	Spring	-
54D	2046453	1	Pipe Plug	-
54E	4506408	1	O-Ring	-

CONTROL VALVE COMPONENTS (5 SPOOL SIDE)
