CAB MAIN WIRING HARNESS, FUSES AND IGNITION SWITCH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT194969	1	Key	Ignition Key
0	4477373	1	Switch	ALSO ORDER AT194969
1	3087882	1	Bracket	-
2	4361800	3	Screw	-
5	J010814	3	Screw With Washer	-
7	0004069	1	Wiring Harness	-
10	H77698	3	Tie Band	(SUB FOR 4121859)
11	4431090	1	Electrical Connector Assy	-
12	12M7006	2	Lock Washer	6 mm
12	24M7293	2	Washer	6.500 X 13 X 1.600 mm
12	21M7267	2	Screw	M6 X 20
14	4359384	1	Switch	-
15	4367375	1	Bracket	-
18	4439897	1	Wiring Harness	-
21	19M8425	2	Cap Screw	M6 X 16
21	12M7006	2	Lock Washer	6 mm
21	24M7293	2	Washer	6.500 X 13 X 1.600 mm
24	8082329	2	Bracket	-
26	M430660	4	Screw	-
30	24M7293	4	Washer	6.500 X 13 X 1.600 mm
30	12M7006	4	Lock Washer	6 mm
30	21M7267	4	Screw	M6 X 20
32	4281293	4	Ground Cable	-
33	19M8324	4	Cap Screw	M10 X 16, SUB FOR A590110
34	A590910	4	Washer	-
35	24M7028	4	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
7A	4456778	5	Diode	-
7B	4427429	1	Circuit Box	-
7C	57M7688	10	Fuse	(5 AMP), (SUB FOR 4428910)
7D	57M7689	7	Fuse	(10 AMP), (SUB FOR 4428911)
7E	57M7691	2	Fuse	(20 AMP), (SUB FOR 4436736)
7F	4460037	1	Fuse Box	-
7G	4436737	1	Puller	-
7H	4443490	1	Cover	-

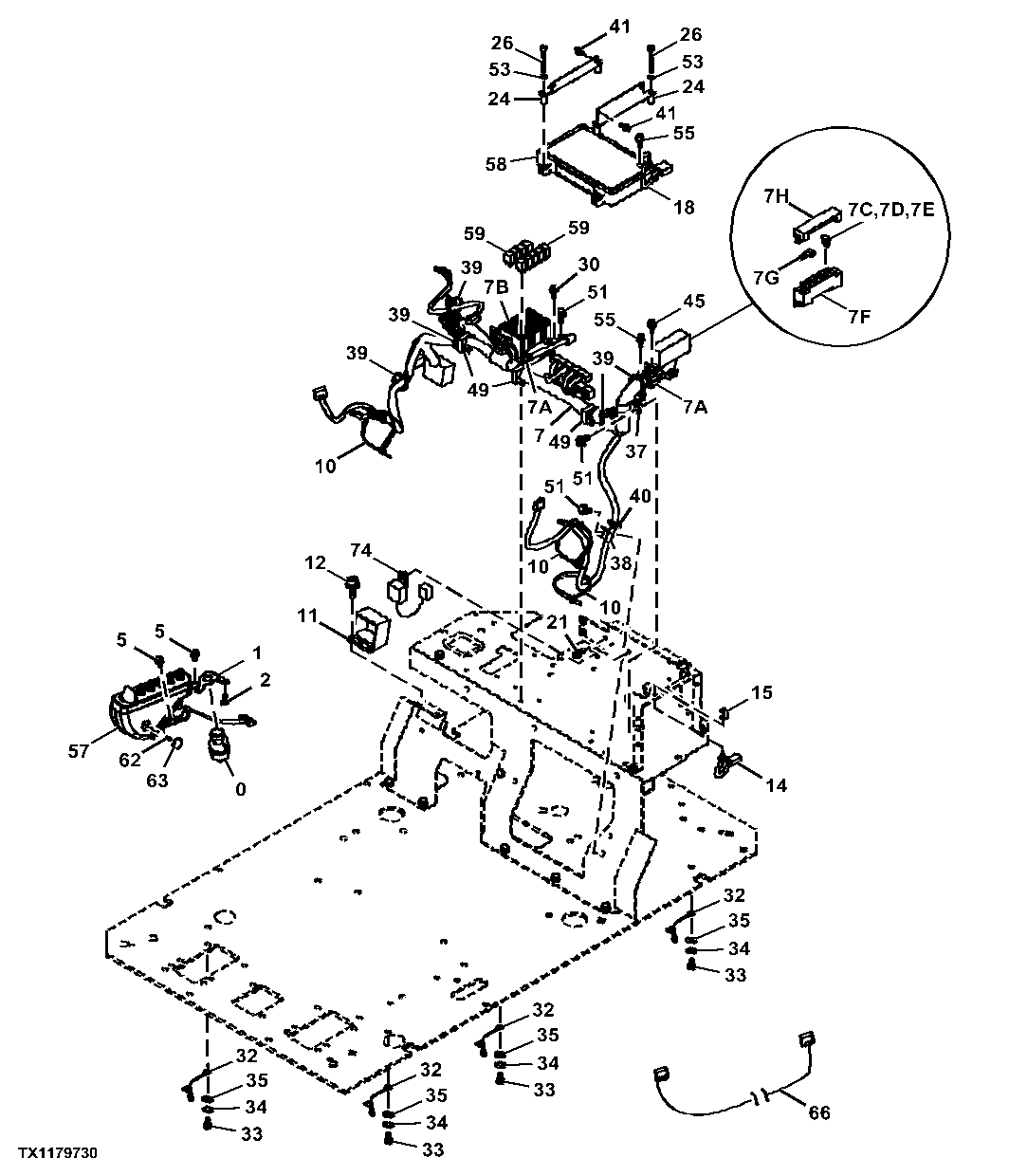

CAB MAIN WIRING HARNESS, FUSES AND IGNITION SWITCH
