CAB HEATER AND AIR CONDITIONER UNIT DUCTS AND HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7066	6	Lock Washer	10 mm
1	24M7028	6	Washer	10.500 X 20 X 2 mm
1	19M7402	6	Cap Screw	M10 X 25
3	4344638	1	Hose	SUB FOR 4366623
4	4344638	1	Hose	-
5	FF500010	4	Hose Clamp	SUB FOR 4514699
6	4347396	2	Fitting	-
12	4280359	5	Plug	-
15	21M7265	4	Screw	M5 X 12
17	4436442	1	Air Duct	-
22	4426155	1	Air Duct	-
23	19M7662	2	Cap Screw	M10 X 30
23	12M7066	2	Lock Washer	10 mm
23	24M7028	2	Washer	10.500 X 20 X 2 mm
26	4431227	1	Air Duct	-
28	19M7881	2	Screw	M8 X 20
28	-	2	Part 17	12M7065 NLA
28	24M7055	2	Washer	8.400 X 16 X 1.600 mm
30	4426157	1	Air Duct	-
31	19M8425	2	Cap Screw	M6 X 16
31	24M7293	2	Washer	6.500 X 13 X 1.600 mm
31	12M7006	2	Lock Washer	6 mm
33	2044923	1	Bushing	-
34	4288445	1	Plug	-
38	4426158	1	Air Duct	-
39	19M7662	2	Cap Screw	M10 X 30
39	12M7066	2	Lock Washer	10 mm
39	24M7028	2	Washer	10.500 X 20 X 2 mm
41	4S00684	1	Grille	SUB FOR 4441139
42	4S00683R	1	Filter	SUB FOR 4484453
43	4441059	2	Clip	-
44	4441061	2	Clip	-
46	4431079	1	Air Conditioner	-
48	4431080	1	Air Heater Controller	-
50	-	1	Part 35	(MAKE FROM <service-part qty="1">R519275</service-part> ) (SUB FOR <service-part qty="1">4441130</service-part>)(CUT TO LENGTH)
51	4441131	1	Refrigerant Hose	-
52	4452187	1	Wiring Harness	-
53	4452188	1	Wiring Harness	-
54	H77698	1	Tie Band	SUB FOR 4121859

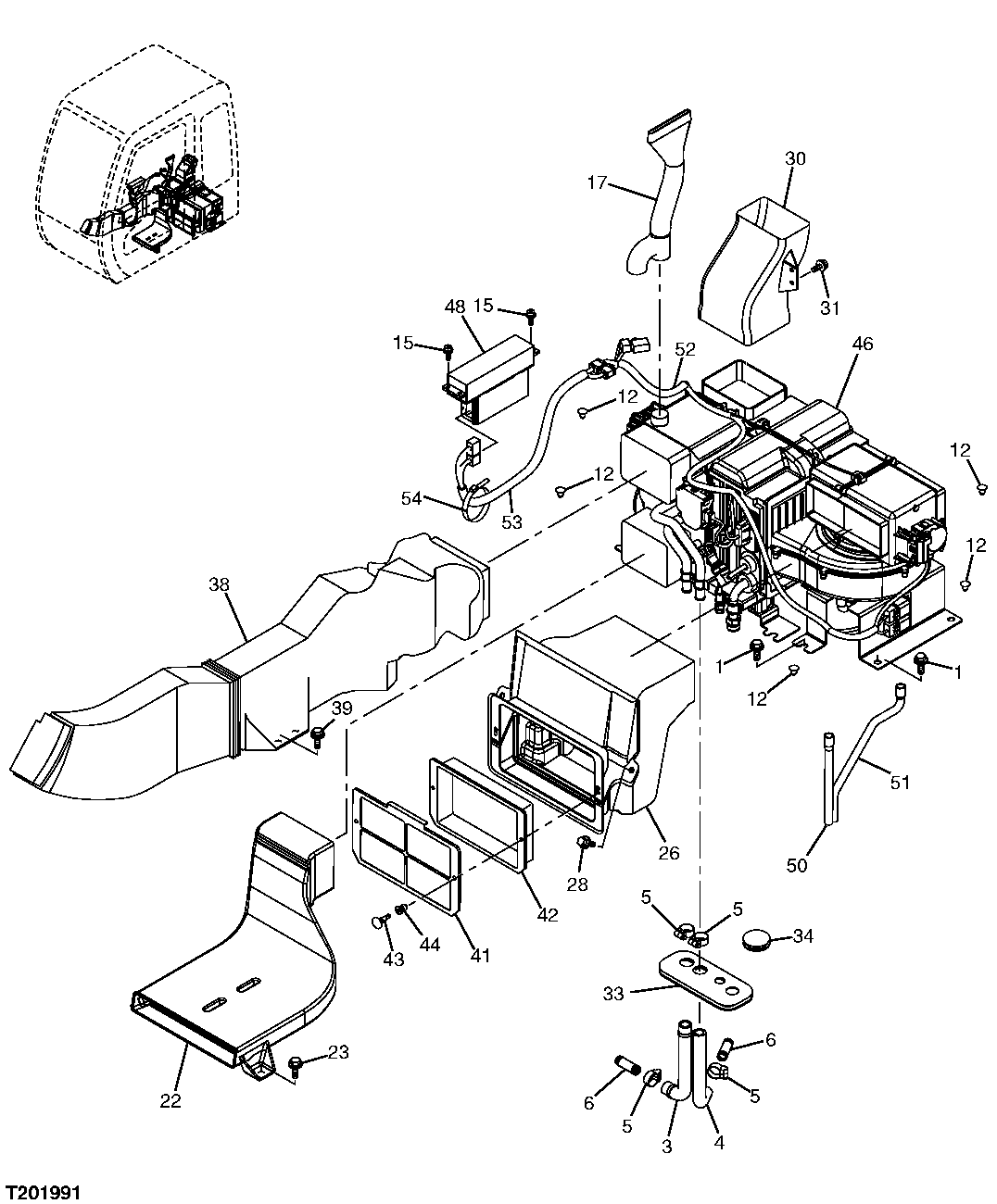

CAB HEATER AND AIR CONDITIONER UNIT DUCTS AND HOSES
