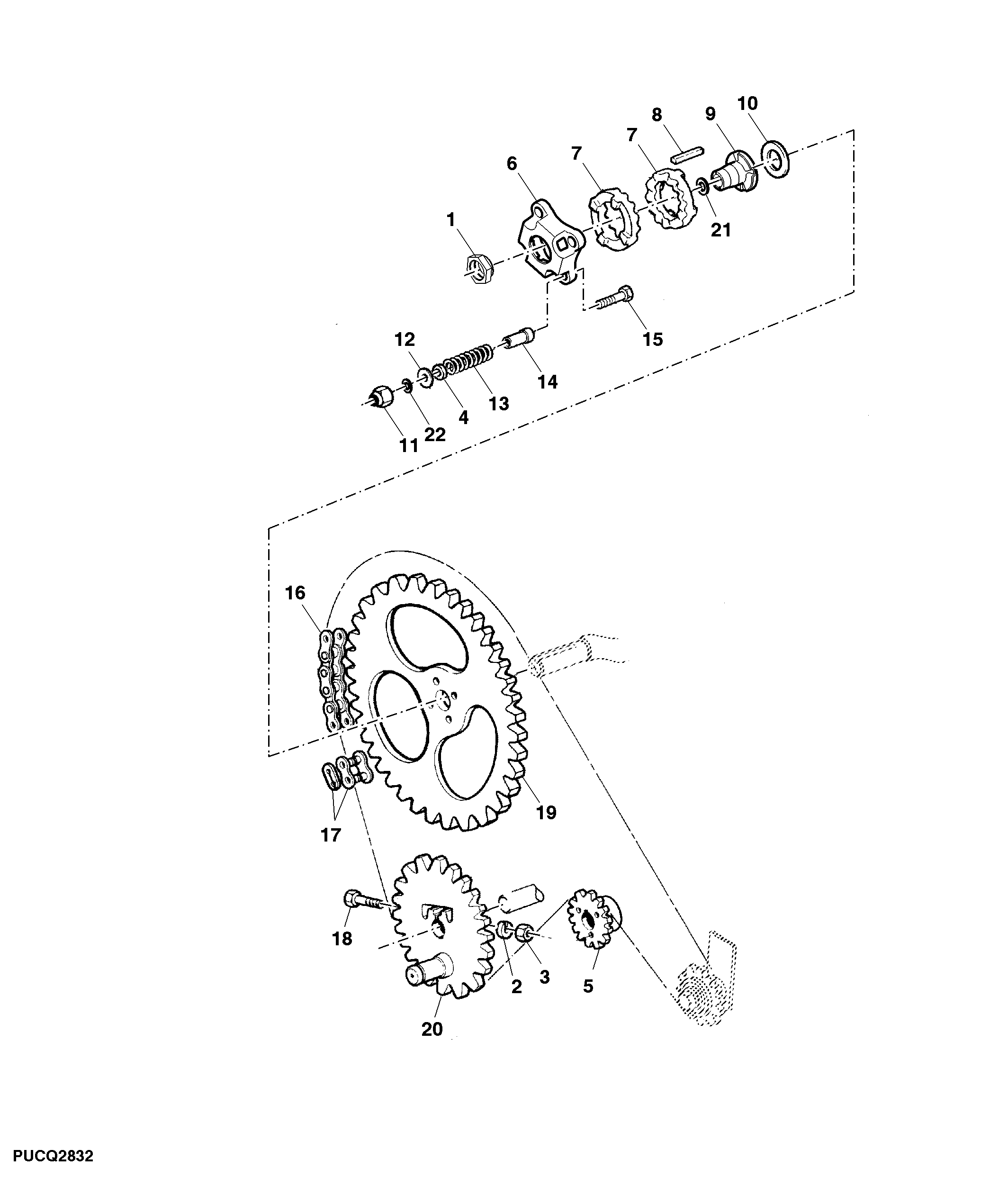

Straw Walker / Lower Chaffer Board Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ74574	1	Nut	-
2	12M7066	1	Lock Washer	10 mm
3	14M7140	1	Nut	M10
4	Z36140	12	Washer	10, 5 X 16 X 19 mm
5	CQ05889	1	Chain Sprocket	Z = 13
6	CQ74572	1	Housing	-
7	CQ00532	2	Slip Clutch	-
8	CQ72532	1	Shaft Key	7 X 8 mm
9	CQ74573	1	Hub	-
10	H89524	1	Washer	-
11	14M7167	4	Lock Nut	M10
12	24M7178	4	Washer	10.500 X 30 X 2.500 mm
13	S04790	4	Compression Spring	-
14	CQ13099	4	Spacer	-
15	19M8694	4	Cap Screw	M10 X 85
16	DQ73988	1	Roller Chain	INCLUDES DQ11228
17	DQ11228	1	Chain Link	-
18	19M7328	1	Cap Screw	M10 X 70
19	CQ13098	1	Chain Sprocket	Z = 59
20	CQ74863	1	Chain Sprocket	-
21	24M7028	1	Washer	10.500 X 20 X 2 mm
22	CQ24072	4	Washer	-

Straw Walker / Lower Chaffer Board Drive
