Открытый узел

Upper Part Of Tailings Elevator

Upper Part Of Tailings Elevator

Upper Part Of Tailings Elevator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

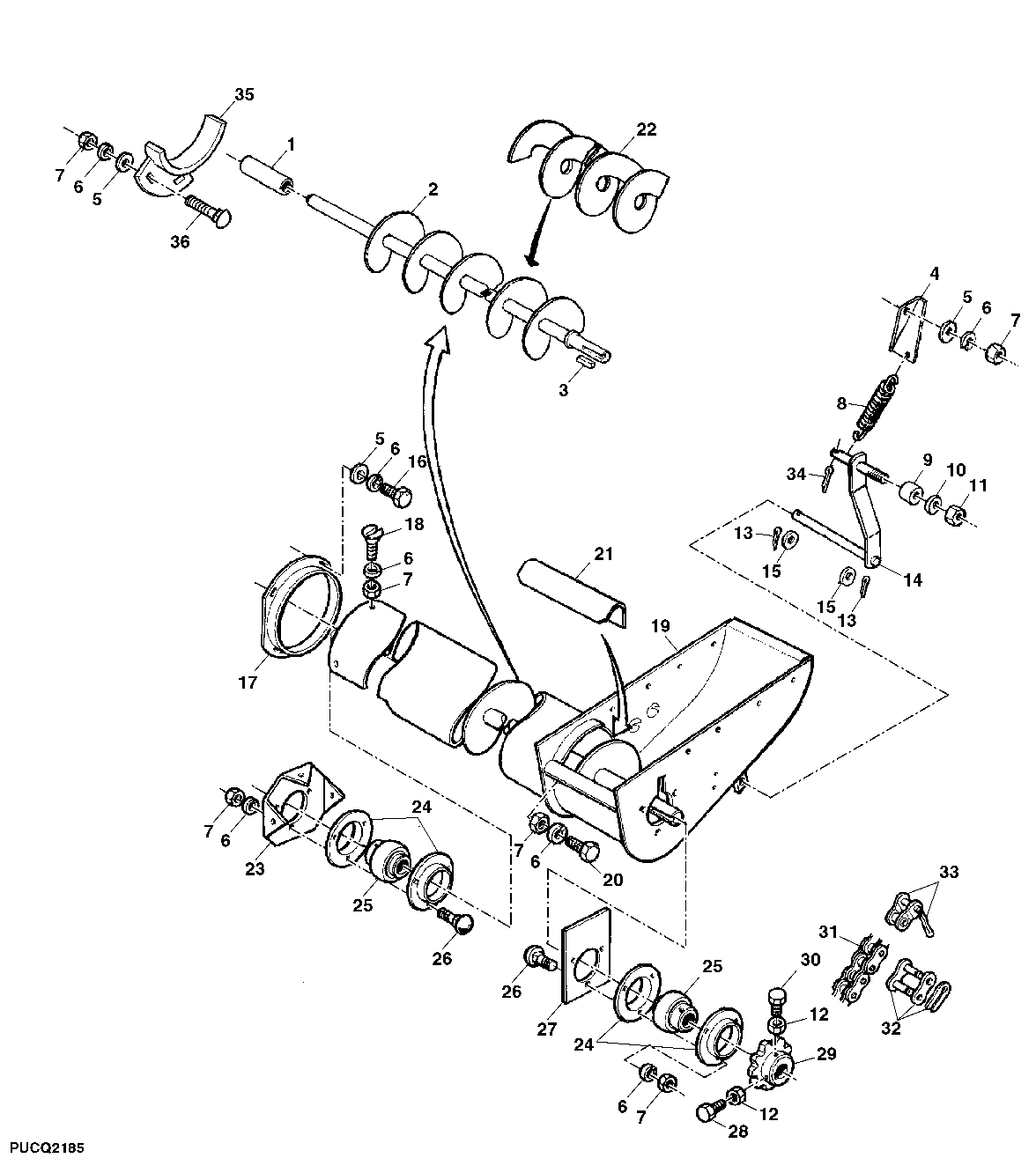

Upper Part Of Tailings Elevator

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ10812	1	Spacer	-
2	DQ43086	1	Auger	-
3	EC012201	1	Shaft Key	-
4	CQ12755	1	Support	-
5	24M7036	1	Washer	9 X 16 X 1.600 mm
6	12M7065	1	Lock Washer	8 mm
7	14M7029	1	Nut	M8
8	CQ15805	1	Extension Spring	-
9	HXE41507	1	Spacer	-
10	24M7040	1	Washer	11 X 20 X 2 mm
11	14M7167	1	Lock Nut	M10
12	14M7140	1	Nut	M10
13	11M7059	1	Cotter Pin	3.200 X 20 mm
14	DQ14156	1	Support	-
15	24M7038	1	Washer	13.500 X 24 X 2.500 mm
16	19M7297	4	Cap Screw	M8 X 12
17	Z20610	1	Flange	-
18	21M7156	3	Screw	M8 X 20
19	DQ42416	1	Auger	-
20	19M7139	1	Cap Screw	M8 X 20
21	CQ18967	1	Sheet	-
22	CQ09031	1	Auger	-
23	Z27575	1	Holder	-
24	DQ15125	2	Flange	-
25	DQ48776	2	Ball Bearing	-
26	03M7054	6	Bolt	M8 X 20
27	S02115	1	Weatherstrip	-
28	19M7167	1	Cap Screw	M10 X 25
29	AS02020	1	Chain Sprocket	Z=20
30	19M7168	1	Cap Screw	M10 X 30
31	DQ02501	1	Roller Chain	-
32	AL14209	1	LINK	-
33	AZ12882	1	LINK	-
34	11M7021	2	Cotter Pin	4 X 25 mm
35	DQ42373	1	Support	-
36	03M7093	2	Bolt	M8 X 25
