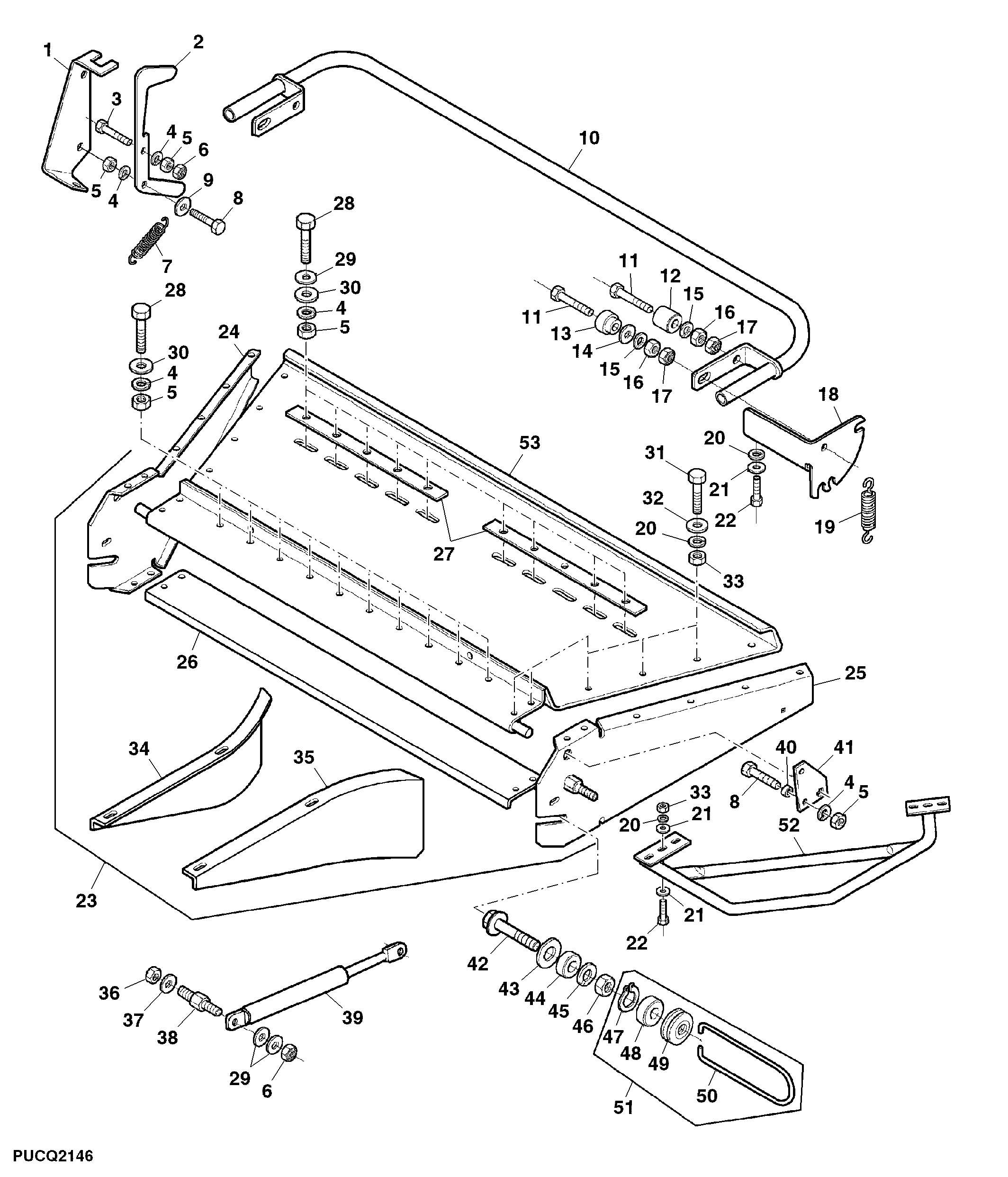

Straw Distributor - Mechanical Adjustment - Fine Cut

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ48197	1	Support	RH
1	CQ48196	1	Support	LH
2	CQ52932	2	Hitch	-
3	19M7163	1	Cap Screw	M8 X 25
4	12M7065	1	Lock Washer	8 mm
5	14M7029	1	Nut	M8
6	14M7166	1	Lock Nut	M8
7	Z25462	2	Extension Spring	-
8	19M7288	1	Cap Screw	M8 X 30
9	24M7024	1	Washer	9 X 28 X 3 mm
10	DQ50381	1	Guard	-
11	19M8600	1	Cap Screw	M10 X 50
12	CQ24606	2	Bushing	-
13	CQ50358	2	Bushing	-
14	24M7178	1	Washer	10.500 X 30 X 2.500 mm
15	12M7066	1	Lock Washer	10 mm
16	14M7140	1	Nut	M10
17	CQ20359	4	Nut	-
18	DQ50959	1	Support	LH
18	DQ50960	1	Support	RH
19	Z44466	2	Extension Spring	-
20	12M7006	1	Lock Washer	6 mm
21	24M7054	1	Washer	6.400 X 12 X 1.600 mm
22	19M7077	1	Cap Screw	M6 X 20
23	DQ53045	1	Device	INCL KEYS 24, 25 , 26, 27, 34, 35 AND 54
24	DQ52896	1	Sheet	RH
25	DQ52895	1	Sheet	LH
26	CQ28712	1	Reinforcement	-
27	CQ22102	2	Guard	-
28	19M7139	1	Cap Screw	M8 X 20
29	24M7036	1	Washer	9 X 16 X 1.600 mm
30	CQ01249	1	Washer	-
31	19M7560	1	Cap Screw	M6 X 16
32	24M7088	1	Washer	6.600 X 12 X 1.600 mm
33	14M7027	1	NUT	M6
34	CQ31973	5	Deflector	-
35	CQ31972	5	Deflector	-
36	14M7167	1	Lock Nut	M10
37	24M7040	1	Washer	11 X 20 X 2 mm
38	CQ52926	2	Pin	-
39	DQ24120	2	Gas Operated Cylinder	-
40	Z20701	4	Washer	-
41	CQ52891	2	Support	-
42	19M7494	1	Cap Screw	-
43	24M7240	1	Washer	13 X 25 X 3 mm
44	CQ52894	2	Spacer	-
45	12M7067	1	Lock Washer	12 mm
46	14M7031	1	Nut	M12
47	40M7163	1	Snap Ring	-
48	CQ52892	2	Spacer	-
49	CQ52893	2	Nut	-
50	Z35314	2	Bail	-
51	DQ52925	2	Handle	INCL KEYS 47 - 50
52	DQ50375	1	Guard	LH
52	DQ50376	1	Guard	RH
