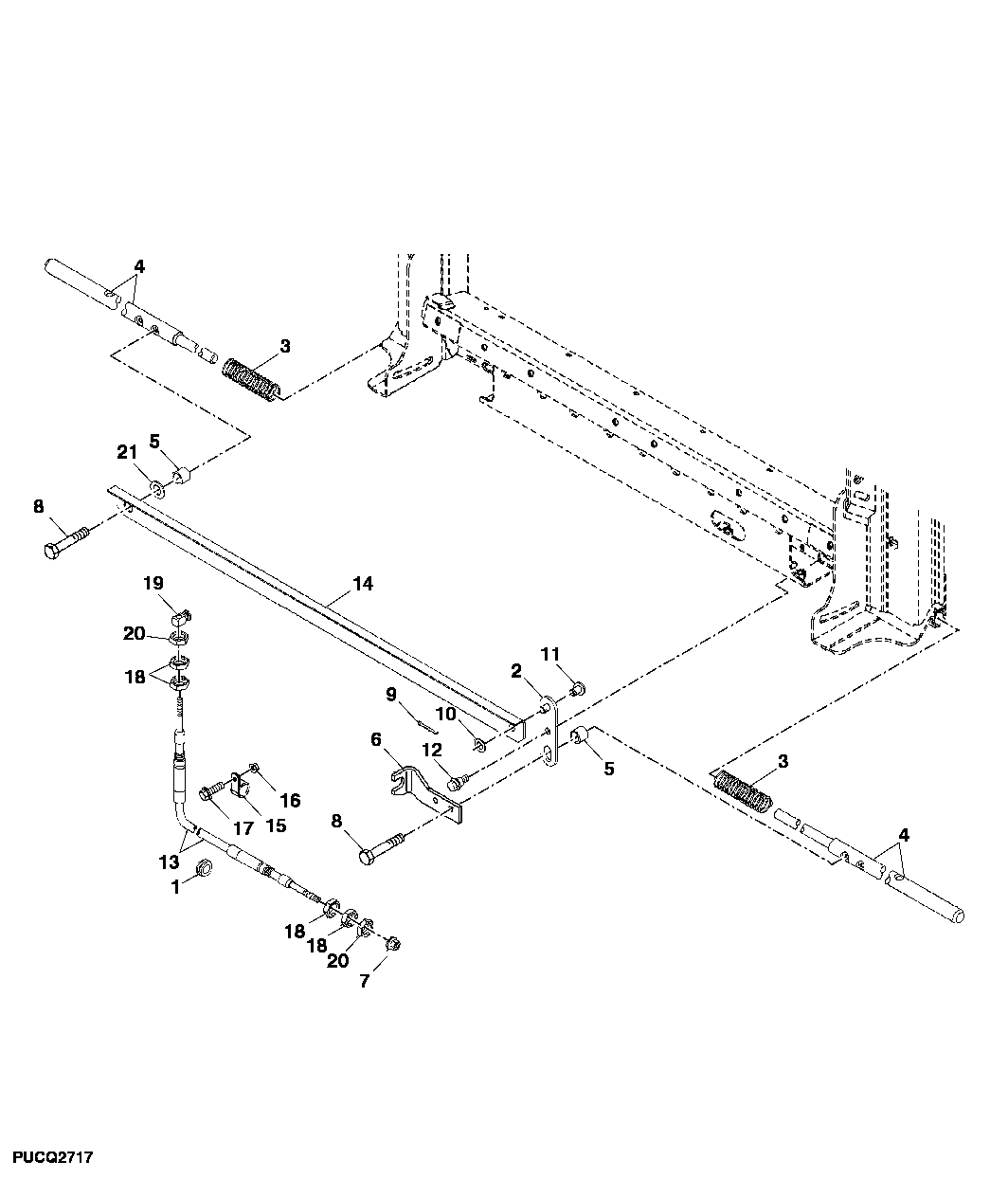

LINKAGE STRUCTURE - W/O LATERAL TILT (S 600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	MT1073	1	Grommet	-
2	AH206710	1	Latch	-
3	124424	2	Compression Spring	-
4	H206333	2	Pin Fastener	(W/ LOCK)
5	28H102	3	Spacer	0.364" X 0.540" X 1"
6	CQ52701	1	Support	-
7	14M7296	1	Flange Nut	M10
8	19M7269	3	Cap Screw	(W/ LOCK) M8 X 50
9	11M7059	1	Cotter Pin	3.200 X 20 mm
10	24M7178	1	Washer	10.500 X 30 X 2.500 mm
11	45M7083	1	Pin Fastener	10 X 16 mm
12	H169568	1	Screw	-
13	AH207405	1	Push Pull Cable	-
14	H206322	1	Angle	-
15	AH78125	1	Clip	-
16	14M7298	1	Flange Nut	M8
17	19M7866	1	Screw	M8 X 20
18	14M7335	4	Nut	M20
19	H208005	1	Pivot	-
20	14M7152	2	Nut	M10
21	24H1351	1	Washer	9/16" X 1-1/2" X 0.164"

LINKAGE STRUCTURE - W/O LATERAL TILT (S 600)
