Открытый узел

INTERMEDIATE STRUCTURE (S 600)

INTERMEDIATE STRUCTURE (S 600)

INTERMEDIATE STRUCTURE (S 600)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

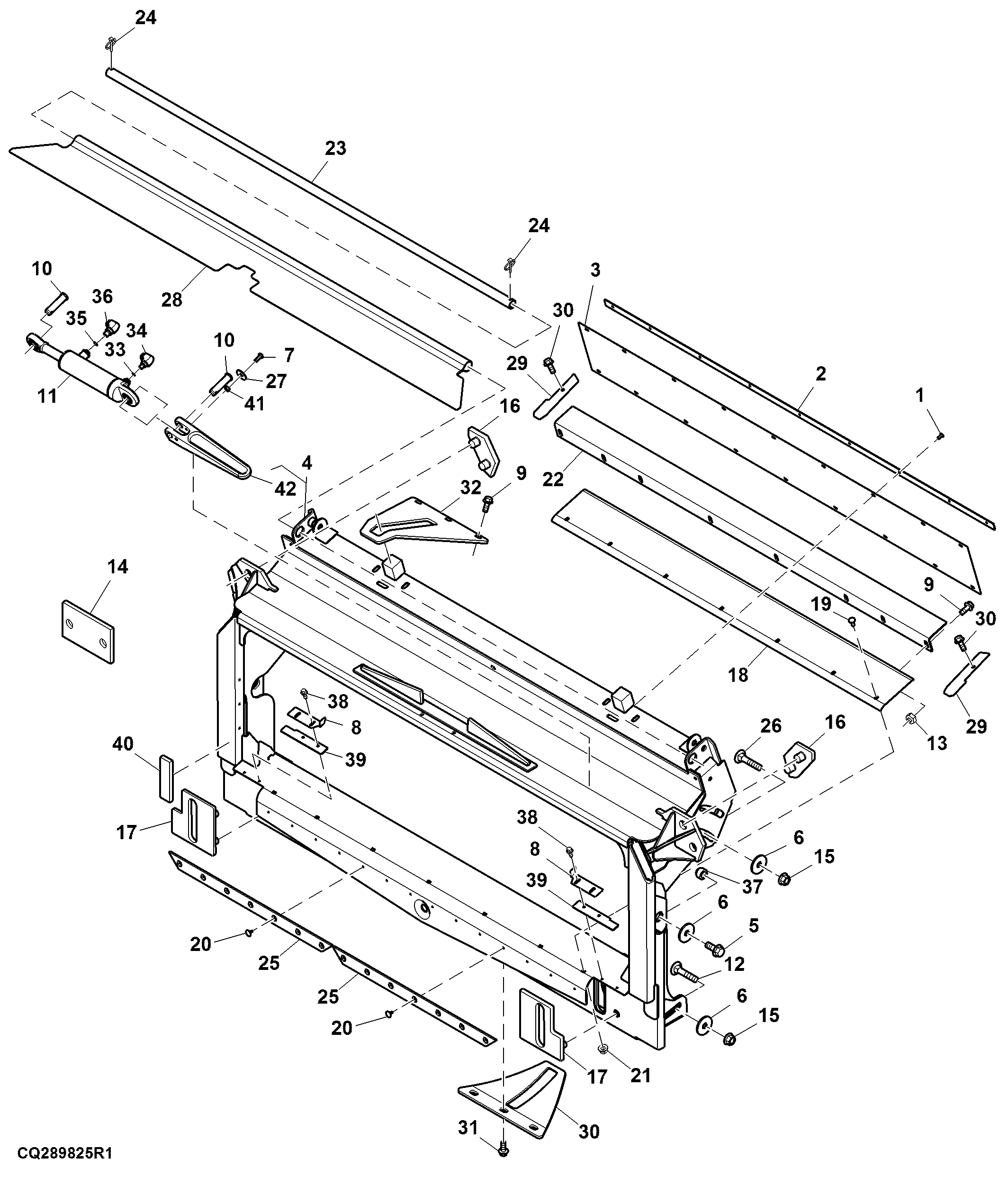

INTERMEDIATE STRUCTURE (S 600)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R113189	1	Rivet	-
2	CQ39556	2	Strap	-
3	CQ39738	1	Packing	-
4	AXE34157	1	Frame	(W/ LATERAL TILT) SUB FOR DQ74400
4	DQ52709	1	Frame	(W/O LATERAL TILT) (SHORT)
5	19M7793	2	Screw	M16 X 40
6	24M7103	6	Washer	17.500 X 56 X 5 mm
7	19M3129	2	Cap Screw	M8 X 20
8	Z100817	1	Angle	(W/ LATERAL TILT) (LONG) RH
8	Z100819	1	Angle	(W/ LATERAL TILT) (LONG) LH
9	19M7789	20	Screw	M12 X 30
10	R56930	2	Pin Fastener	(W/ LATERAL TILT)
11	AH162514	1	Hydraulic Cylinder	(W/ LATERAL TILT)
12	CQ75698	2	Bolt	-
13	H147624	1	Nut	-
14	CQ43165	1	Strap	(W/O LATERAL TILT)
15	14M7291	6	Flange Nut	M16
16	H149461	2	Wear Plate	(W/ LATERAL TILT)
17	H149459	1	Wear Plate	(W/ LATERAL TILT) LH
17	H149460	1	Wear Plate	(W/ LATERAL TILT) RH
18	CQ39234	1	Sheet	(W/ LATERAL TILT) (LONG)
19	03M7184	6	Bolt	M8 X 20
20	M64720	1	Rivet	-
21	14M7298	1	Flange Nut	M8
22	CQ39367	1	Angle	(W/O LATERAL TILT) (SHORT)
23	CQ39900	1	Tube	(W/ LATERAL TILT)
24	M72598	2	Quick Lock Pin	(W/ LATERAL TILT)
25	CQ39740	2	Packing	-
26	03M7385	4	Bolt	M16 X 80
27	24M7101	2	Washer	11 X 34 X 3 mm
28	CQ73090	1	Sealing Trim	(W/ LATERAL TILT)
29	H172172	2	Seal	(W/ LATERAL TILT)
30	19M7297	1	Cap Screw	(W/ LATERAL TILT) M8 X 12
31	CQ51783	2	Sheet	-
32	CQ51782	2	Sheet	-
33	R28782	1	O-Ring	(W/ LATERAL TILT)
34	38H1435	1	Elbow Fitting	(W/ LATERAL TILT)
35	R26448	1	O-Ring	(W/ LATERAL TILT)
36	38H1004	1	Elbow Fitting	(W/ LATERAL TILT) INCL KEY 35
37	H177363	2	Bushing	(W/ LATERAL TILT)
38	37M7090	4	Screw	M6 X 16
39	CQ52600	2	Seal	(W/ LATERAL TILT)
40	CQ61696	2	Weatherstrip	(W/ LATERAL TILT) (LONG)
41	28H1511	2	Washer	0.364" X 0.540" X 1/4"
42	H149490	1	Anchor	-
