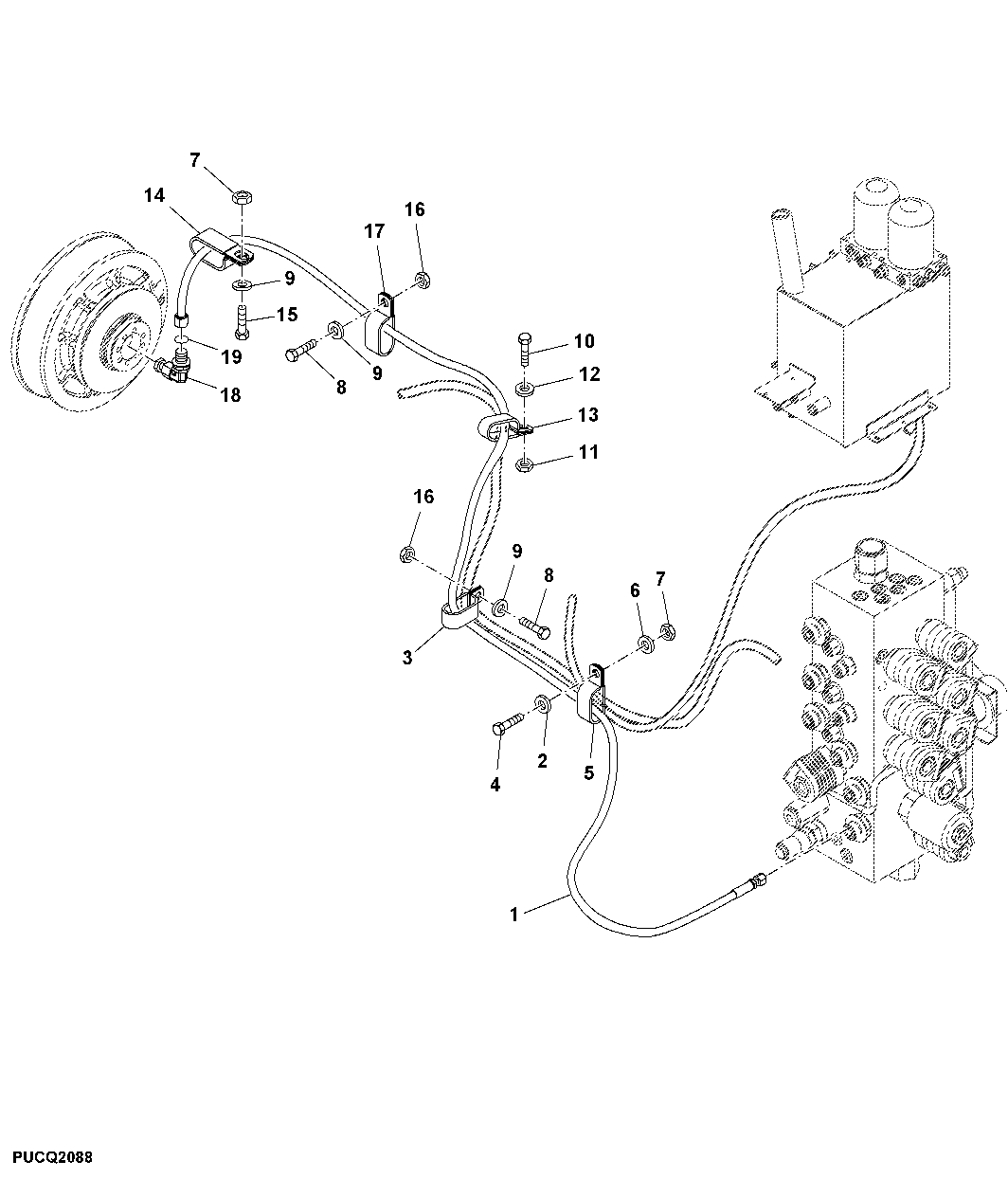

HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ65027	1	Hose	-
2	24M7036	1	Washer	9 X 16 X 1.600 mm
3	AH97280	1	Clip	-
4	19M7163	1	Cap Screw	M8 X 25
5	AH77884	1	Clip	-
6	12M7065	1	Lock Washer	8 mm
7	14M7029	1	Nut	M8
8	19M7560	1	Cap Screw	M6 X 16
9	CQ01248	1	Washer	-
10	19M7167	1	Cap Screw	M10 X 25
11	14M7167	1	Lock Nut	M10
12	24M7040	1	Washer	11 X 20 X 2 mm
13	AH77869	1	Clip	-
14	H75541	1	Clamp	-
15	19M7165	1	Cap Screw	M8 X 55
16	14M7165	1	Lock Nut	M6
17	AH89557	2	Clip	-
18	DQ61633	1	Elbow Fitting	-
19	S17072	1	Washer	-

HYDRAULIC CIRCUITS - VARIABLE SPEED CYLINDER

Нет текстового описания
