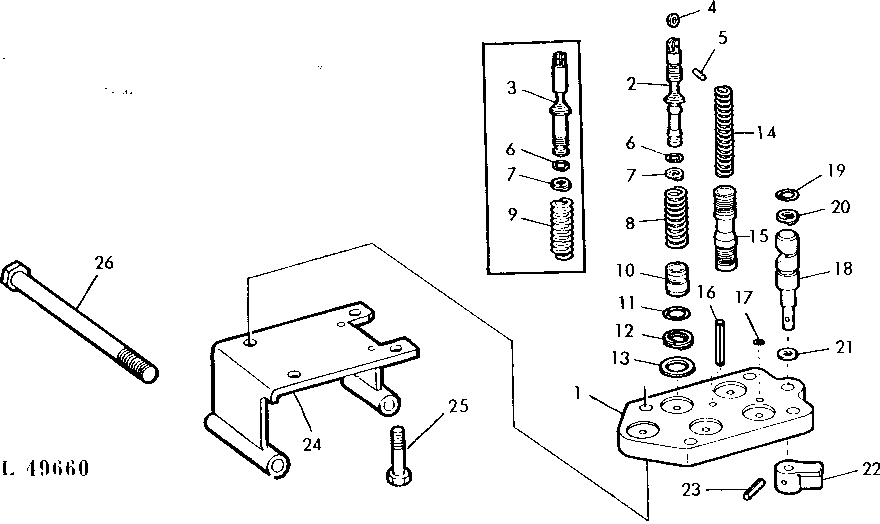

SELECTIVE CONTROL VALVE POPPET, METERING AND FLOW CONTROL VALVES [02D08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40688	1	COVER	-
2	AR86535	4	Valve	(SUB FOR AR56120 OR AR78396)
3	-	1	Part 3	(ORDER AR86535) (SUB FOR AR78396)
4	R51409	4	SPACER	-
5	34H241	4	Spring Pin	1/8" X 3/8"
6	A3917R	6	O-Ring	-
7	R26484	6	Back-Up Ring	-
8	R41055	2	SPRING	RETURN
9	R44310	2	SPRING	PRESSURE
10	R41156	4	GUIDE	-
11	R27166	4	O-Ring	-
12	R41057	4	BACK-UP RING	-
13	R26149	6	PACKING	-
14	R41549	1	SPRING	-
15	R52549	1	SHUT-OFF VALVE	FLOW CONTROL
16	34H284	1	Spring Pin	3/16" X 1-1/4"
17	R34812	1	O-Ring	-
18	R52547	1	VALVE	METERING
19	P46051	1	O-Ring	-
20	R40937	1	Back-Up Ring	-
21	R41339	1	Shim	-
22	R41338	1	ARM	(SUB R62652)
23	34H231	1	SPRING PIN	3/32" X 3/4"
24	AR39162	1	BRACKET	-
25	19H1732	4	Cap Screw	3/8" X 1-1/4", (DUAL)
25	19H1800	4	Cap Screw	3/8" X 1-1/2"
26	19H3597	2	CAP SCREW	1/2" X 4-3/4"

SELECTIVE CONTROL VALVE POPPET, METERING AND FLOW CONTROL VALVES [02D08]

Нет текстового описания
