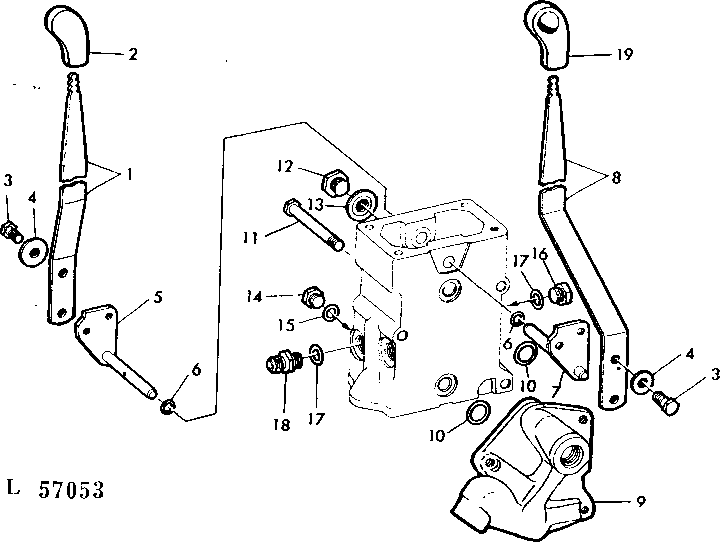

SELECTIVE CONTROL VALVE LEVERS AND ARMS [02D07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T23071	1	LEVER	(A) OUTER
2	R62148	2	GRIP	(SUB FOR R54275)
3	19H1895	2	CAP SCREW	1/2" X 3/4"
4	24H1625	2	Washer	17/32" X 1" X 0.120"
5	AR39158	1	ARM	(A) OUTER
6	R394R	2	O-Ring	(A)
7	AR39157	1	ARM	(C)
8	T23069	1	LEVER	(C)
9	R39289	1	COVER	-
10	R26149	2	PACKING	-
11	19H3328	3	Cap Screw	(A) 3/8" X 6-1/2"
11	19H1912	3	Cap Screw	(B) 3/8" X 3-1/2"
12	R41155	1	Fitting Plug	-
13	AR26697	1	Sealing Washer	(B)
14	R27218	1	Fitting Plug	-
15	R26448	1	O-Ring	-
16	R39112	2	Fitting	-
17	R26375	4	O-Ring	-
18	R27237	2	Fitting	-
19	R62147	1	GRIP	(C) (SUB FOR R54274)
