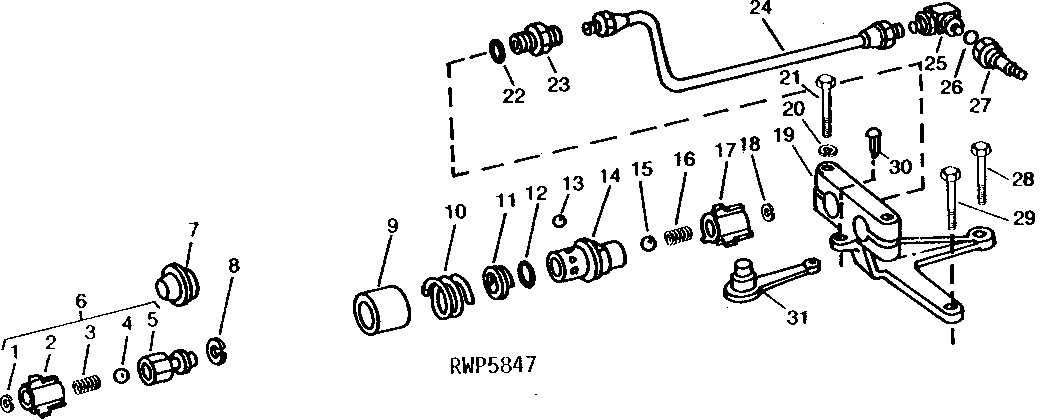

ROCKSHAFT CYLINDER OUTLET COUPLER [02I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59633	1	WEAR RING	(SUB FOR R28204)
2	R28085	1	GUIDE	(SUB AR93819 PRESSURE OR AR93820 RETURN, THIS APPLICATION)
3	R28084	1	SPRING	-
4	D2361R	1	Ball	13MM (1/2")
5	R27430	1	HYD. QUICK-CONNECT COUPLER	(PRESSURE) (SUB AR93819)
5	R45630	1	HYD. QUICK-CONNECT COUPLER	(RETURN) (SUB AR93820)
6	AR30210	1	HYDR.QUICK COUPLER PLUG	(PRESSURE) (SUB AR93819)
6	AR47643	1	BREAKAWAY COUPLER	(RETURN) (SUB AR93820)
7	R28006	1	CAP	-
8	R32356	1	SNAP RING	-
9	R32355	1	SLEEVE	(SUB RE15361)
10	R32354	1	SPRING	-
11	R26485	1	BACK-UP RING	-
12	R495R	1	O-Ring	-
13	400R	6	Ball	6MM (1/4")
14	R32353	1	SOCKET OUTLET	(SUB RE15361)
15	D2361R	1	Ball	13MM (1/2")
16	R28084	1	SPRING	-
17	R28085	1	GUIDE	(SUB RE15361)
18	R59633	1	WEAR RING	(SUB FOR R28204)
19	T22245	1	CLAMP	L.H. (DUAL)
20	12H304	1	Lock Washer	3/8"
21	19H1765	2	Cap Screw	3/8" X 1-3/4"
22	R26375	1	O-Ring	-
23	R27237	1	Fitting	-
24	AT22918	1	LINE	-
25	AT35120	1	Elbow Fitting	90°
26	R26448	1	O-Ring	-
27	T21638	1	ADAPTER FITTING	-
28	19H1974	1	Cap Screw	1/2" X 2-3/4"
29	19H1831	1	Cap Screw	1/2" X 2"
30	T22244	1	GROOVE PIN	-
31	R32419	1	COVER	-
