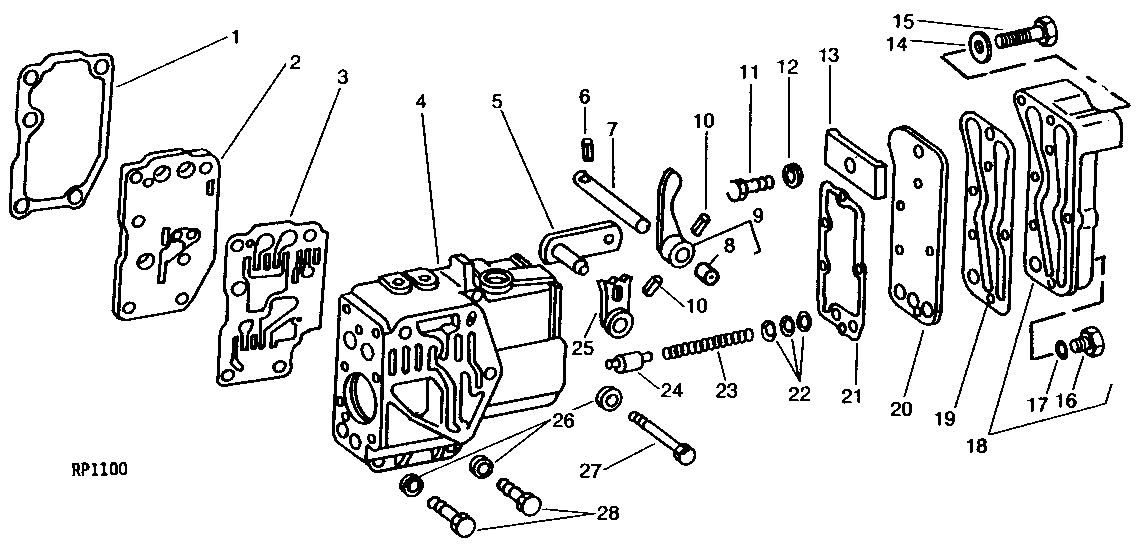

REVERSER CLUTCH VALVE SHAFT AND ARM ASSEMBLY [02C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T27771	1	GASKET	-
2	T27772	1	CLUTCH PLATE	-
3	T151884	1	GASKET	(SUB FOR T25139 OR T49105)
4	R54579	1	HOUSING	(ALSO ORDER (2) R27216 AND (2) R26287) (SUB FOR R39144)
5	AR39064	1	SHAFT	-
6	34H387	1	Spring Pin	3/16" X 3/4"
7	R39152	1	PIN FASTENER	-
8	-	1	Part 8	(ORDER AR39040)
9	AR39040	1	ARM	-
10	25H522	2	Groove Pin	3/16" X 7/8"
11	19H2552	1	CAP SCREW	3/8" X 1-1/8"
12	12H304	1	Lock Washer	3/8"
13	R39248	1	STRAP	-
14	24H1286	5	Washer	9/32" X 1/2" X 1/16"
15	19H2935	5	Screw	1/4" X 1-1/2"
16	R27218	1	Fitting Plug	-
17	R26448	1	O-Ring	-
18	AR39138	1	COVER	(MARKED R39160)
19	R98922	1	GASKET	(SUB FOR R39161)
20	R39162	1	PLATE	-
21	R98923	1	GASKET	(SUB FOR R39163)
22	R33521	1	Shim	0.76MM (.030")
23	R39132	1	SPRING	-
24	R39294	1	PIN	-
25	R39151	1	LEVER	-
26	24H1301	3	Washer	13/32" X 9/16" X 0.065"
27	19H1912	1	Cap Screw	3/8" X 3-1/2"
28	19H2665	2	Cap Screw	3/8" X 1-5/8"
