Открытый узел

MID COUPLER [02I08]

MID COUPLER [02I08]

MID COUPLER [02I08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

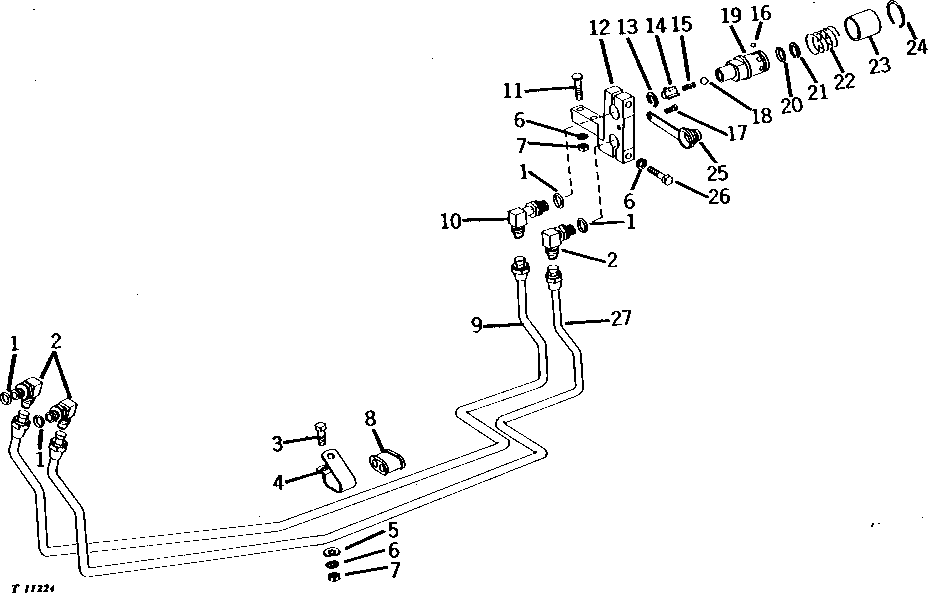

MID COUPLER [02I08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	4	O-Ring	-
2	AT32332	3	Elbow Fitting	90°, (SUB FOR AR26763)
3	03H1519	1	Bolt	3/8" X 1"
4	R28733	1	CLAMP	-
5	A4624R	1	Washer	-
6	12H304	5	Lock Washer	3/8"
7	14H1076	3	Nut	3/8"
8	R35163	1	GROMMET	-
9	AT28579	1	LINE	(SUB FOR AT22425) (NLA)
10	AR27699	1	Elbow Fitting	90°
11	03H1495	2	Bolt	3/8" X 1-1/2"
12	T23078	1	BRACKET	(NLA)
13	R59633	2	WEAR RING	(SUB FOR R28204)
14	R28085	2	GUIDE	(SUB RE15361)
15	R28084	2	SPRING	-
16	400R	12	Ball	6MM (1/4")
17	T22244	1	GROOVE PIN	-
18	D2361R	2	Ball	13MM (1/2")
19	R32353	2	SOCKET OUTLET	-
20	R495R	2	O-Ring	-
21	R26485	2	BACK-UP RING	-
22	R32354	2	SPRING	-
23	R32355	2	SLEEVE	-
24	R32356	2	SNAP RING	-
25	R32419	2	COVER	-
26	19H1765	2	Cap Screw	3/8" X 1-3/4"
27	AT28580	1	LINE	(SUB FOR AT22426) (NLA)
