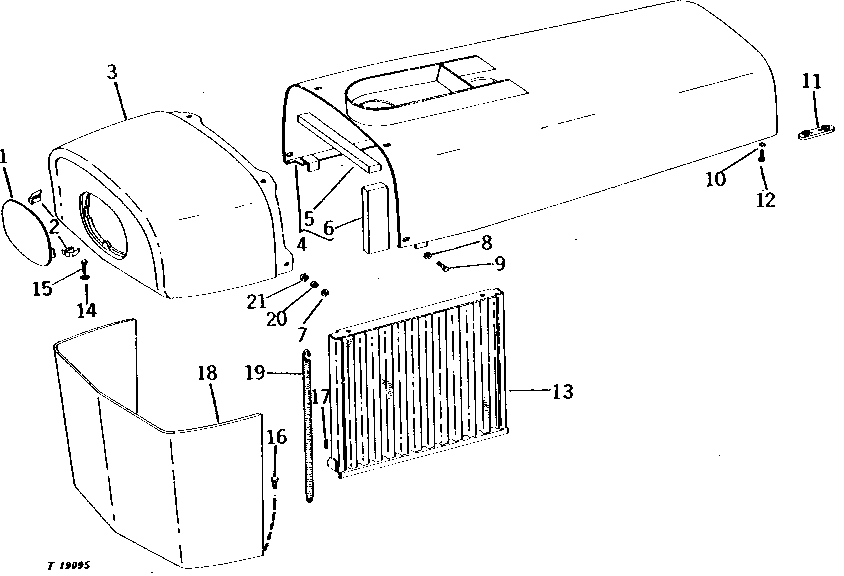

FRONT PLATE, HOOD AND GRILLE ASSEMBLY (LOW PROFILE) [02K17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT32761	1	PANEL	-
2	T21749	2	CLIP	-
3	T33646	1	HOOD	(SUB FOR T21750)
4	AT27748	1	HOOD	(NLA)
5	T21491	2	ISOLATOR	-
6	T21490	2	PAD	-
7	24H1366	4	Washer	21/32" X 1-1/8" X 0.036"
8	24H1299	4	Washer	3/8" X 1-1/4" X 0.065"
9	19H2127	4	Cap Screw	5/16" X 7/8"
10	12H310	4	Lock Washer	3/8"
11	T25291	2	REINFORCEMENT	-
12	19H1936	4	Cap Screw	3/8" X 3/4"
13	AR72949	2	GRILLE	(SUB FOR AT19881)
14	12H294	4	Lock Washer	5/8"
15	19H1356	4	CAP SCREW	5/8" X 1-3/4"
16	19H1792	8	Cap Screw	1/2" X 1"
17	34H340	4	SPRING PIN	5/16" X 13/16"
18	AT19863	1	PLATE	(NLA)
19	R26858	2	SPRING	-
20	R20817	4	WASHER	-
21	A4666R	4	WASHER	-

FRONT PLATE, HOOD AND GRILLE ASSEMBLY (LOW PROFILE) [02K17]
