Bunk Assembly, VLS, Large Frame (004122 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F701999	1	Bunk	-
2	F702008	2	Bunk	-
3	F619979	2	Stop	-
4	19M8448	8	Screw	M12 X 35
5	F619981	2	Cotter Pin	-
6	40M7195	2	Snap Ring	-
7	58M5575	4	Lubrication Fitting	-
8	F619984	2	Cotter Pin	-
9	40M1855	2	Snap Ring	-
10	F701854	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
11	F701902	2	Stake	-
12	F649982	2	Extension	-
13	F647163	8	Bushing	-
14	19M9607	2	Cap Screw	M16 X 130
15	19M9605	2	Cap Screw	M16 X 110
16	F003592	12	Lock Nut	-
17	F073029	8	Socket Head Screw	-
18	F701910	2	Plate	-
19	24M7497	8	Washer	17 X 30 X 3 mm
20	F701985	1	Bunk	-
21	F702008	2	Bunk	-
22	F619979	2	Stop	-
23	19M8448	8	Screw	M12 X 35
24	F619981	2	Cotter Pin	-
25	40M7195	2	Snap Ring	-
26	58M5575	4	Lubrication Fitting	-
27	F619984	2	Cotter Pin	-
28	40M1855	2	Snap Ring	-
29	F701854	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
30	F701902	2	Stake	-
31	F649982	2	Extension	-
32	19M9607	2	Cap Screw	M16 X 130
33	19M9605	2	Cap Screw	M16 X 110
34	F003592	12	Lock Nut	-
35	F647163	8	Bushing	-
36	F073034	8	Socket Head Screw	-
37	24M7497	8	Washer	17 X 30 X 3 mm
38	F701985	1	Bunk	-
39	F619979	2	Stop	-
40	19M8448	8	Screw	M12 X 35
41	F619981	2	Cotter Pin	-
42	40M7195	2	Snap Ring	-
43	58M5575	4	Lubrication Fitting	-
44	F619984	2	Cotter Pin	-
45	40M1855	2	Snap Ring	-
46	F701854	2	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
47	F701902	2	Stake	-
48	F649982	2	Extension	-
49	F647163	8	Bushing	-
50	F073029	8	Socket Head Screw	-
51	F701910	2	Plate	-
52	24M7497	8	Washer	17 X 30 X 3 mm
53	F003592	12	Lock Nut	-
54	19M9607	2	Cap Screw	M16 X 130
55	19M9605	2	Cap Screw	M16 X 110

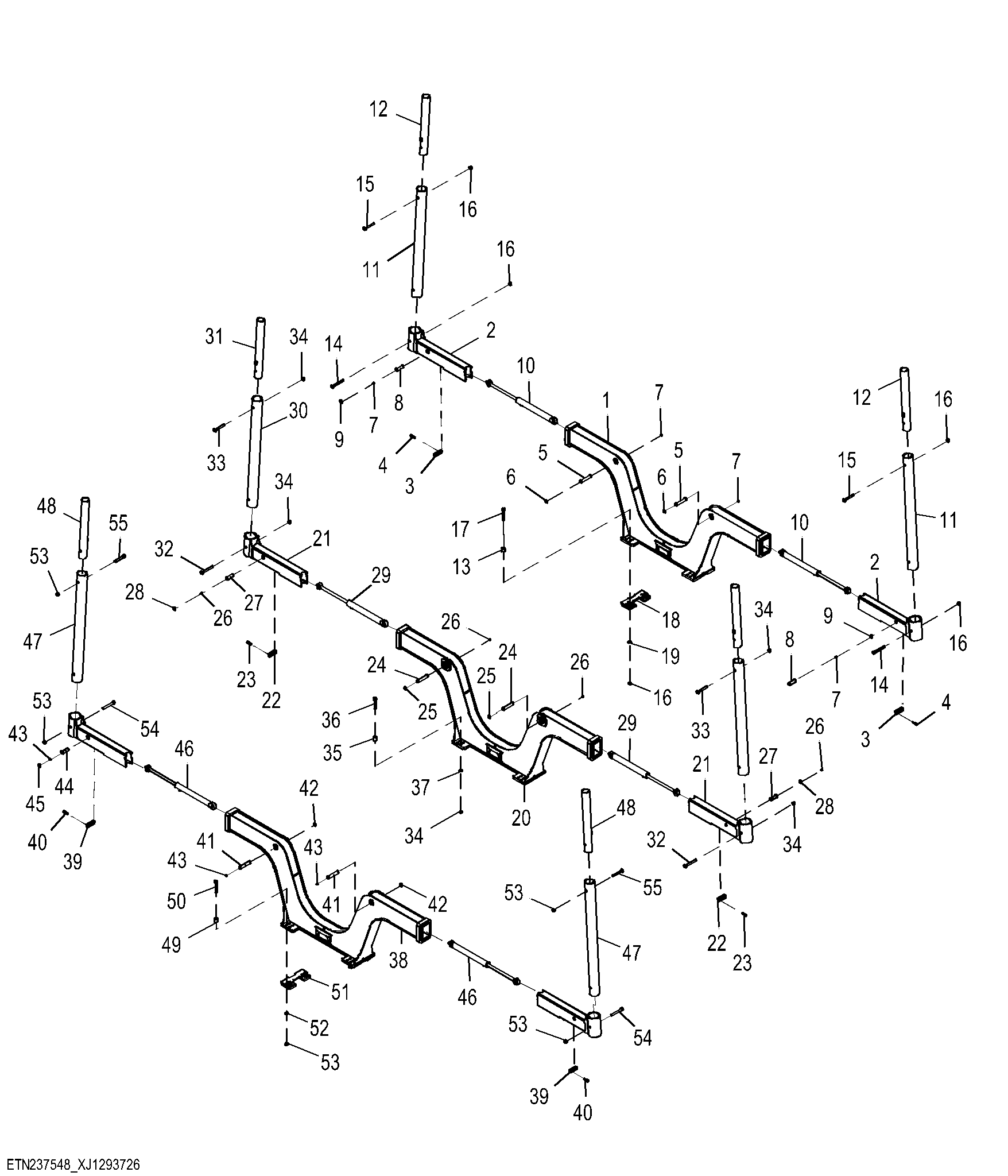

Bunk Assembly, VLS, Large Frame (004122 - )
