Открытый узел

Side Box Compartments

Side Box Compartments

Side Box Compartments

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

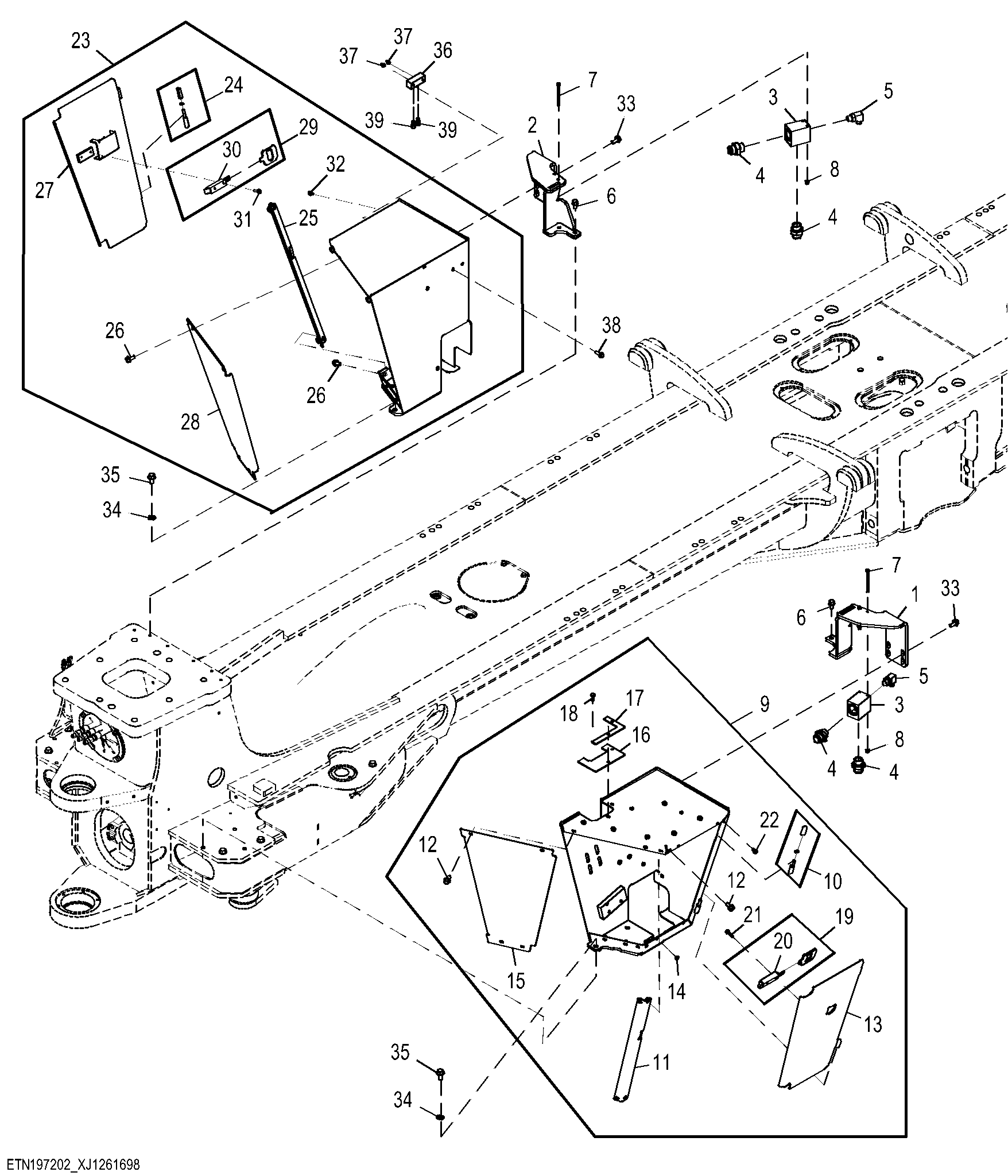

Side Box Compartments

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F701957	1	Bracket	-
2	F701954	1	Bracket	-
3	F656944	2	Manifold	-
4	F071441	4	Fitting	-
5	F012592	2	Elbow Fitting	-
6	19M9448	4	Screw	M10 X 20
7	19M9735	4	Screw	M6 X 90
8	14M7600	4	Flange Nut	M6
9	F701960	1	Case	LH
10	F610572	2	Hinge	-
11	F701979	1	Bracket	-
12	19M9448	8	Screw	M10 X 20
13	F701959	1	Cover	-
14	F670479	8	Plug	-
15	F701970	1	Cover	-
16	F655169	1	Guard	-
17	F701963	1	Fastener Item	-
18	19M9682	2	Cap Screw	M8 X 20
19	F700943	1	Lock	-
20	F002520	1	Lock	-
21	19M9445	2	Screw	M6 X 25
22	19M9566	1	Screw	M6 X 12
23	F701967	1	Case	RH
24	F610572	2	Hinge	-
25	F701978	1	Bracket	-
26	19M9448	8	Screw	M10 X 20
27	F701974	1	Cover	-
28	F701976	1	Cover	-
29	F700943	1	Lock	-
30	F002520	1	Lock	-
31	19M9445	2	Screw	M6 X 25
32	19M9566	1	Screw	M6 X 12
33	19M10261	8	Screw	M10 X 25
34	F064437	6	Lock Washer	-
35	19M9570	6	Screw	M12 X 25
36	F653711	1	Bar	-
37	58M5575	2	Lubrication Fitting	-
38	19M9569	2	Screw	M8 X 25
39	F073050	2	Fitting	-
