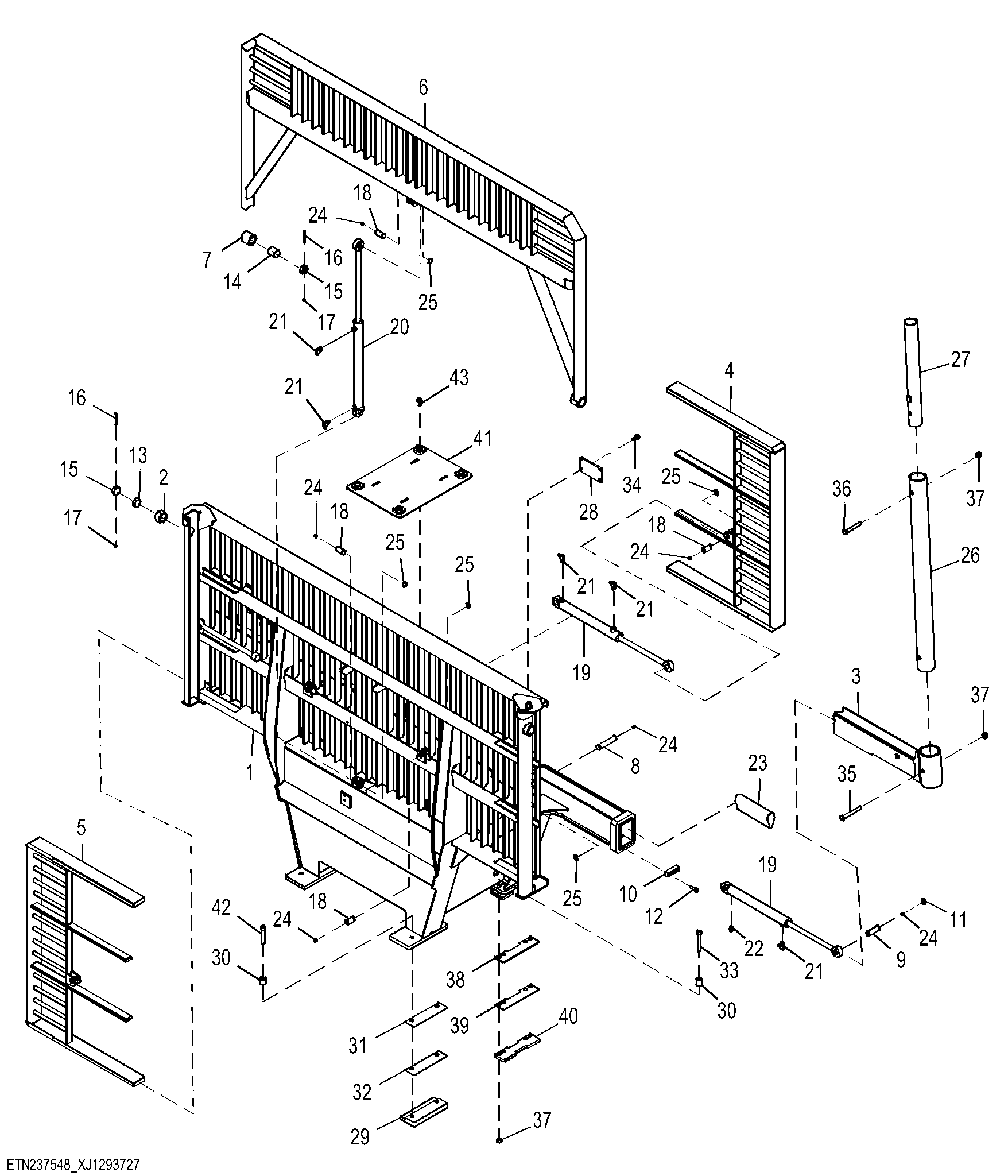

Headboard, VLS, Long Frame (004122 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F702020	1	Headboard	LF
2	F600214	2	Tube	-
3	F702008	2	Bunk	-
4	F702003	1	Headboard	-
5	F702006	1	Headboard	-
6	F702001	1	Headboard	LF
7	F600215	2	Tube	-
8	F619981	2	Cotter Pin	-
9	F619984	2	Cotter Pin	-
10	F619979	2	Stop	-
11	40M1855	2	Snap Ring	-
12	19M8448	8	Screw	M12 X 35
13	F600218	2	Pin Fastener	-
14	F632421	2	Pin Fastener	-
15	F701934	4	Cover	-
16	19M9623	4	Cap Screw	M6 X 70
17	14M7165	4	Lock Nut	M6
18	F619974	6	Pin Fastener	-
19	F701854	4	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
20	F701857	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
21	F024599	8	Elbow Fitting	-
22	F005057	2	Fitting	-
23	F655402	2	Hose Guard	-
24	58M5575	10	Lubrication Fitting	-
25	40M7195	8	Snap Ring	-
26	F701902	2	Stake	-
27	F649982	2	Extension	-
28	F702018	1	Plate	-
29	F702012	2	Plate	-
30	F647163	12	Bushing	-
31	F702021	2	Plate	-
32	F701986	2	Plate	-
33	F073029	8	Socket Head Screw	-
34	19M9570	4	Screw	M12 X 25
35	19M9607	2	Cap Screw	M16 X 130
36	19M9605	2	Cap Screw	M16 X 110
37	F003592	12	Lock Nut	-
38	F701983	2	Plate	-
39	F701993	2	Plate	-
40	F701910	2	Plate	-
41	F701922	1	Cover	-
42	F073035	4	Socket Head Screw	-
43	19M9571	4	Screw	M12 X 30
