Открытый узел

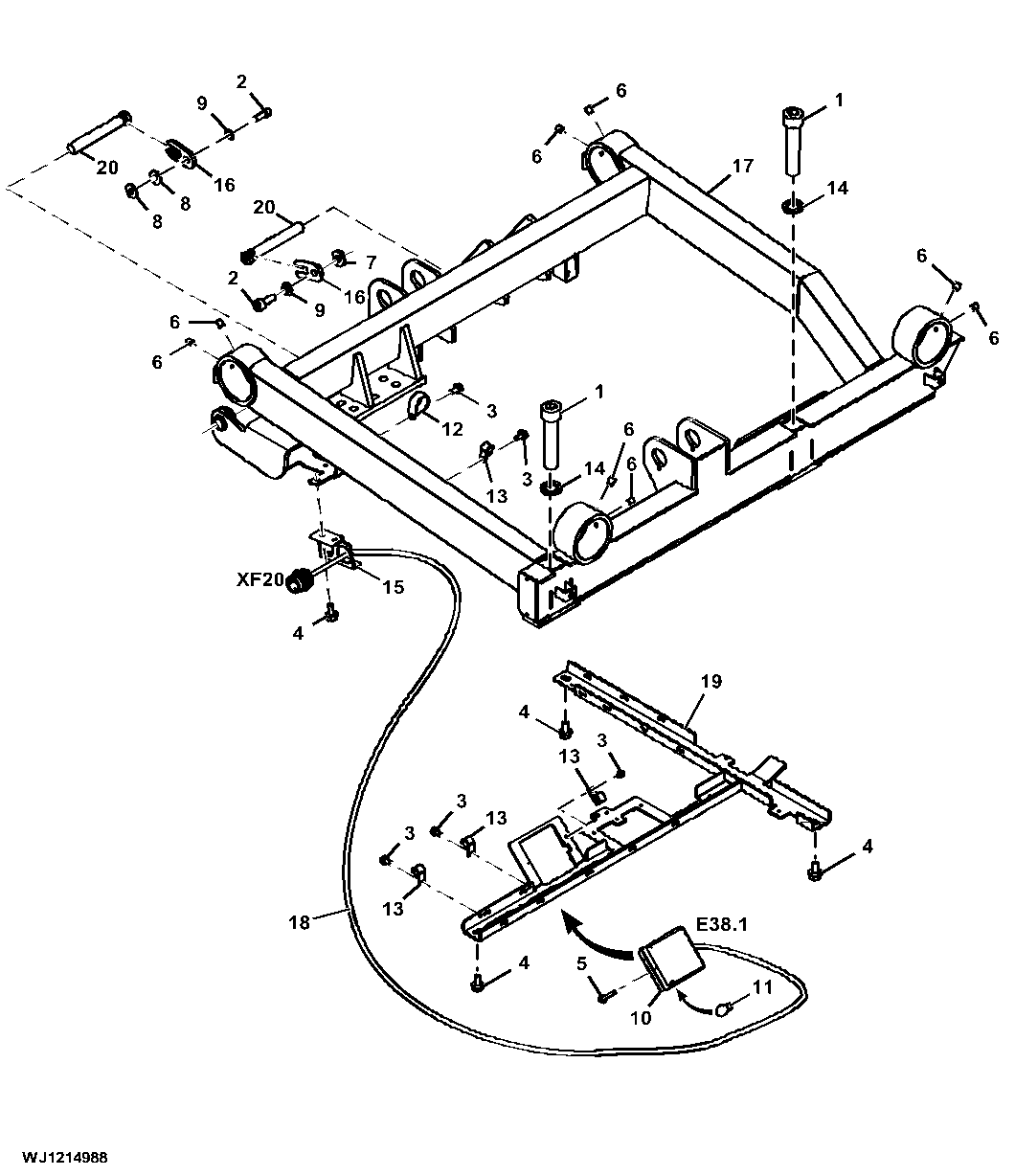

Mounting Frame, Service Light, Fixed Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10491	2	Socket Head Screw	M30 X 140
2	19M8440	2	Screw	M10 X 25
3	19M9566	5	Screw	M6 X 12
4	19M9567	5	Screw	M8 X 16
5	21M7541	2	Screw	M4 X 25
6	22M7181	8	Set Screw	M8 X 10
7	24M7477	1	Washer	10.500 X 25 X 4 mm
8	24M7483	2	Washer	11 X 34 X 3 mm
9	24M7488	2	Washer	10.500 X 20 X 2 mm
10	F024690	1	Lamp	-
11	F024691	1	Bulb	R 24V 18W BA 15S
12	F070747	1	Hose Support	-
13	F072109	4	Hose Support	-
14	F073240	2	Lock Washer	-
15	F638062	1	Plate	-
16	F657400	2	Plate	-
17	F677778	1	Frame	LF
18	F678343	1	Wiring Harness	Cabin Service Light, COMPONENTS ON SEPARATE PAGE
19	F678346	1	Bracket	-
20	F678443	2	Pin	-

Mounting Frame, Service Light, Fixed Cab

Нет текстового описания
