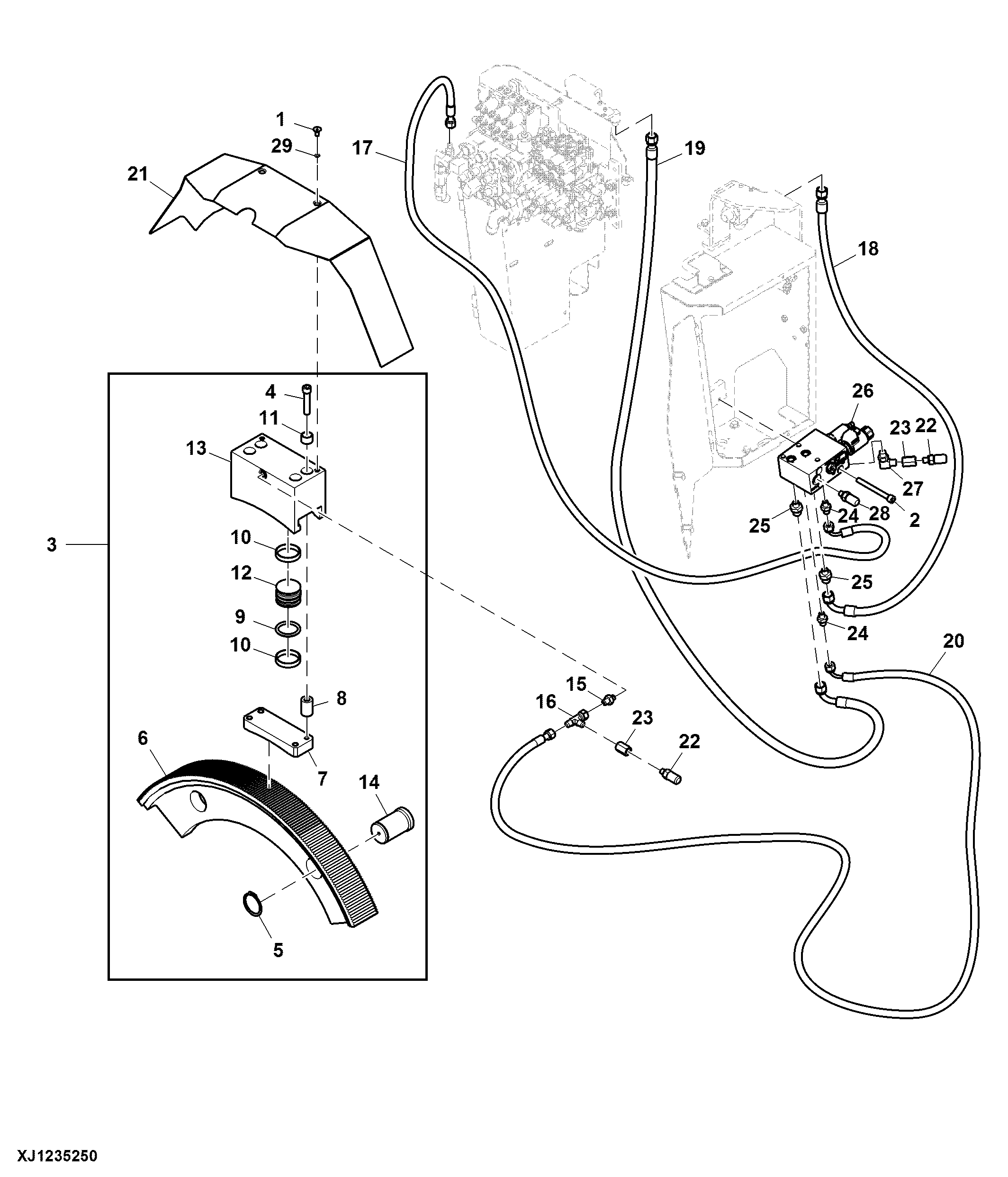

Frame Brake Mounting and Hydraulics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7572	2	Socket Head Screw	M8 X 20, USE WITH F685402
1	19M9437	2	Screw	M8 X 16, USE WITH F638038
2	19M9702	3	Screw	M10 X 100
3	F623371	1	Brake	-
4	19M8444	4	Screw	M12 X 60
5	40M7166	2	Snap Ring	-
6	F046147	1	Rim	NLA; ORDER F683562
6	F683562	1	Rim	-
7	F683563	1	Rack	SUB FOR F046148
8	F049084	4	Spring	-
9	F075205	2	Seal	-
10	F434129	4	Hydr. Cylinder Rod Guide	-
11	F600997	4	Sleeve	-
12	F622577	2	Piston	-
13	F683818	1	Frame	SUB FOR F623372
14	F673142	2	Pin	-
15	F005057	1	Fitting	-
16	F023535	1	Tee Fitting	-
17	F024315	1	Hydraulic Hose	LGTH = 2000 mm, From Boom Valve C to Frame Lock Valve CYL
18	F057809	1	Hydraulic Hose	LGTH = 800 mm, From P1 to Frame Lock Valve P
19	F049059	1	Hydraulic Hose	LGTH = 1350 mm, From T1 to Frame Lock Valve T, SUB FOR F062663
20	F072391	1	Hydraulic Hose	LGTH = 3400 mm, From L to Frame Lock Valve Lock
21	F638038	1	Plate	ORDER F685402
21	F685402	1	Cover	ALSO ORDER 21M7572 AND F064435
22	F023426	2	Fitting	-
23	F024364	2	Fitting	-
24	F025499	2	Fitting	-
25	F073354	2	Fitting	-
26	F075383	1	Valve Stack	Frame Lock Valve; COMPONENTS ON SEPARATE PAGE
27	F075746	1	Elbow Fitting	-
28	F076290	1	Fitting	-
29	F064435	2	Lock Washer	USE WITH 21M7572 AND F685402
