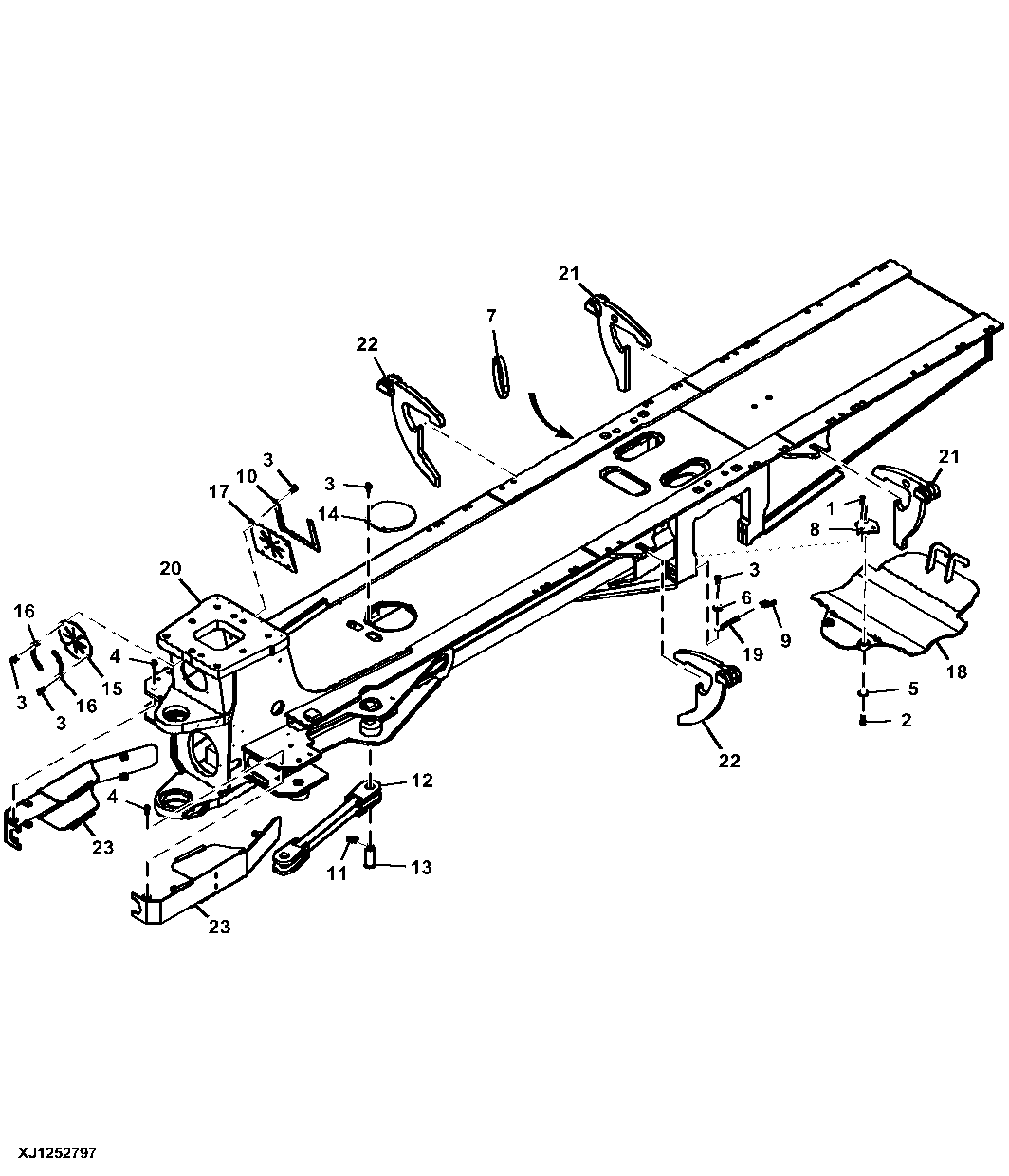

Covers and Shields, Rear Frames

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8169	4	Screw	M12 X 30
2	19M9513	2	Screw	M16 X 35
3	19M9568	12	Screw	M8 X 20
4	19M9571	6	Screw	M12 X 30
5	24M7497	2	Washer	17 X 30 X 3 mm
6	24M7508	2	Washer	8.400 X 24 X 2 mm
7	F011353	1	BELT	-
8	F037862	2	Plate	-
9	F070948	2	Shackle	-
10	F626835	1	Plate	-
11	F013781	2	Quick Lock Pin	-
12	F634547	1	Restrictor	-
13	F634917	2	Pin	-
14	F634590	1	Plate	-
15	F648020	1	Guard	-
16	F648021	2	Plate	-
17	F657683	1	Guard	-
18	F657730	1	Shield	-
19	F663691	2	Chain Link	-
20	F699102	1	Frame	LF Extra Long, INCLUDES (2) F662556 AND (2) F662370; SUB FOR F676816
20	F699094	1	Frame	LF Long, INCLUDES (2) F662556 AND (2) F662370; SUB FOR F676656
20	F699033	1	Frame	LF Short, INCLUDES (2) F662357 AND (2) F662370; SUB FOR F676302
20	F698991	1	Frame	LF Extra Short, INCLUDES (2) F685858 AND (2) F662370; SUB FOR F688430
21	F662556	2	Plate	USE WITH F699102 OR F699094
21	F662357	2	Plate	USE WITH F699033
21	F685858	2	Plate	USE WITH F698991
22	F662370	2	Plate	-
23	F685289	2	Cover	-
