Открытый узел

Bunk Assy (ALS)

Bunk Assy (ALS)

Bunk Assy (ALS)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Bunk Assy (ALS)

Нет текстового описания

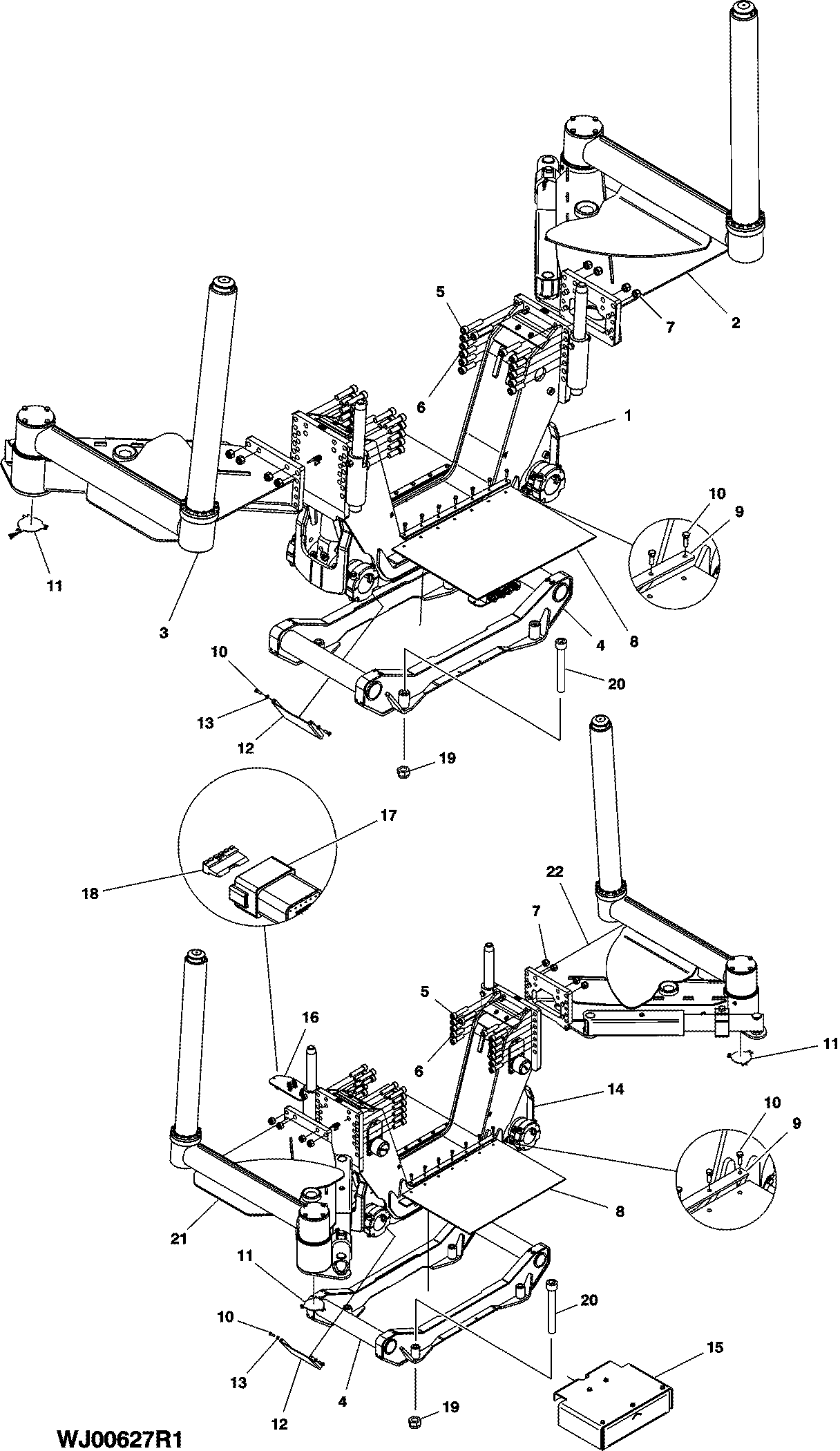

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(Front Bunk) Components on Separate Page
2	-	1	Part 2	(Arm1 assembly) Components on Separate Page
3	-	1	Part 3	(Arm2 assembly) Components on Separate Page
4	F672348	2	Bracket	-
5	F003450	16	SCREW	-
6	19M8525	36	Screw	M20 X 60
7	F017875	16	LOCK NUT	-
8	F075595	4	Cover	-
9	F075596	4	Plate	-
10	F003525	36	SCREW	-
11	F075598	4	Plate	-
12	F075597	4	Plate	-
13	F042820	8	WASHER	-
14	-	1	Part 14	(Rear Bunk) Components on Separate Page
15	-	1	Part 15	Components on Separate Page
16	F075603	1	Bracket	-
17	57M7633	1	Electrical Connector Assy	-
18	57M7682	1	Elec.Connect Locking Device	-
19	F003592	16	Lock Nut	-
20	F074760	16	Screw	-
21	-	1	Part 21	(Arm3 assembly) Components on Separate Page
22	-	1	Part 22	(Arm4 assembly) Components on Separate Page
