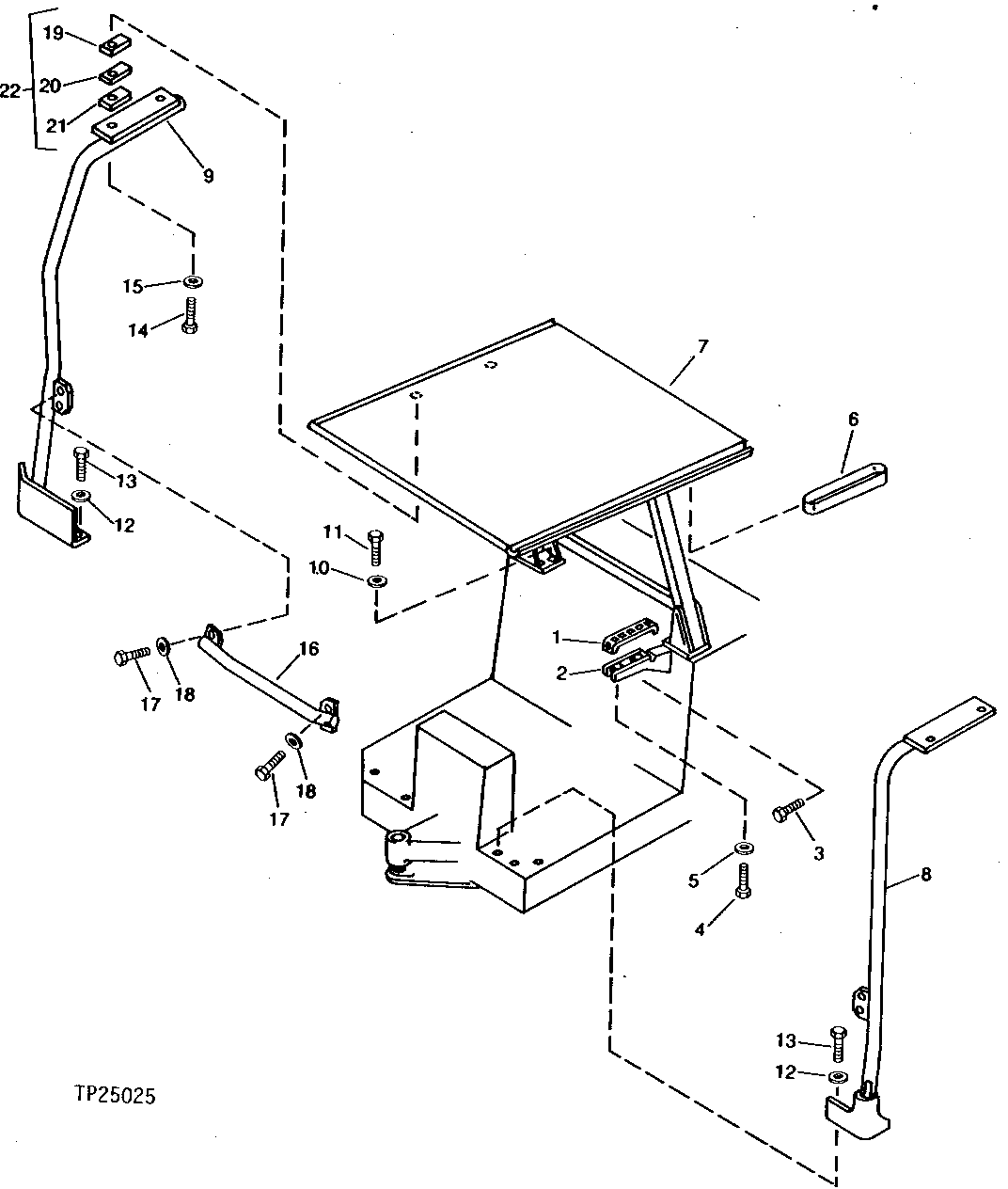

CANOPY, ARMREST AND ASSIST BAR [F05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T110405	1	CUSHION	-
2	AT110186	1	ARMREST	-
3	12M7056	2	Lock Washer	(SUB FOR 12M7065)
3	19M7881	2	Screw	M8 X 20
4	CH13781	2	Bolt	-
5	CH10525	2	WASHER	-
6	T111202	2	ISOLATOR	-
7	AT111838	1	CANOPY	-
8	AT111832	1	POST	-
9	AT111833	1	POST	-
10	T110588	8	Washer	-
11	19M7744	8	Cap Screw	M12 X 35
11	12M7058	8	Lock Washer	12 MM, (SUB FOR 12M7067)
12	CH11118	4	Washer	-
13	19M7402	5	Cap Screw	M10 X 25
13	12M7066	5	Lock Washer	10 MM
14	12M7066	4	Lock Washer	10 MM
14	19M7168	4	Cap Screw	M10 X 30
15	CH11118	4	Washer	-
16	AT111834	1	HANDRAIL	-
17	19M7166	4	Cap Screw	M10 X 20
17	12M7066	4	Lock Washer	10 MM
18	CH11118	4	Washer	-
19	-	4	Part 24	1.6MM, (SUB AT111835)
20	-	4	Part 25	3.2MM, (SUB AT111835)
21	-	4	Part 26	4.5MM, (SUB AT111835)
22	AT111835	1	SHIM KIT	-

CANOPY, ARMREST AND ASSIST BAR [F05]

Нет текстового описания
