Switch Panel, Fuses and Engine Control Unit

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7506	2	Washer	6.400 X 12 X 1.600 mm
2	19M9726	2	Screw	M6 X 25
3	F003589	4	LOCK NUT	-
4	F012860	2	Hose Support	-
5	19M9629	2	Cap Screw	M8 X 50
6	F072108	1	Hose Support	-
7	19M9443	2	Screw	M6 X 16
8	F054006	2	SCREW	-
9	F054007	1	COVER	-
10	F054008	1	BRACKET	-
11	F062059	1	HOSE SUPPORT	-
12	F066590	1	Module	-
13	F621040	1	Bracket	-
14	F621122	1	HANDLE	-
15	F629952	1	PLATE	-
16	F602627	1	HOUSING	-
17	RE531808	1	Electronic Control Unit	ECU, ENGINE CONTROLLER (Sub for RE520953)
18	19M9471	4	Screw	M4 X 10
19	19M9721	4	Screw	M6 X 10
20	F003584	4	LOCK NUT	-
21	F003585	3	LOCK NUT	-
23	F072109	1	Hose Support	-
24	F024627	1	NUT	-
25	F005286	1	FUSE	30 A
26	F027042	1	Socket	-
27	F041328	2	FUSE BOX	-
29	F054621	1	Screw	-
30	19M9720	3	Screw	M5 X 35
31	F001555	1	FUSE	3 A
32	F005284	5	FUSE	10 A
33	F005285	2	FUSE	15 A
34	F001556	2	FUSE	20 A
35	F016336	1	FUSE	25 A
36	F015013	8	Electrical Connector Assy	-
37	24M7509	4	Washer	8.400 X 16 X 1.600 mm
38	19M9736	4	Screw	M8 X 16
39	F008262	2	Lock Washer	-
40	24M7505	3	Washer	6.600 X 22 X 2 mm
41	F004422	1	Hose Support	-

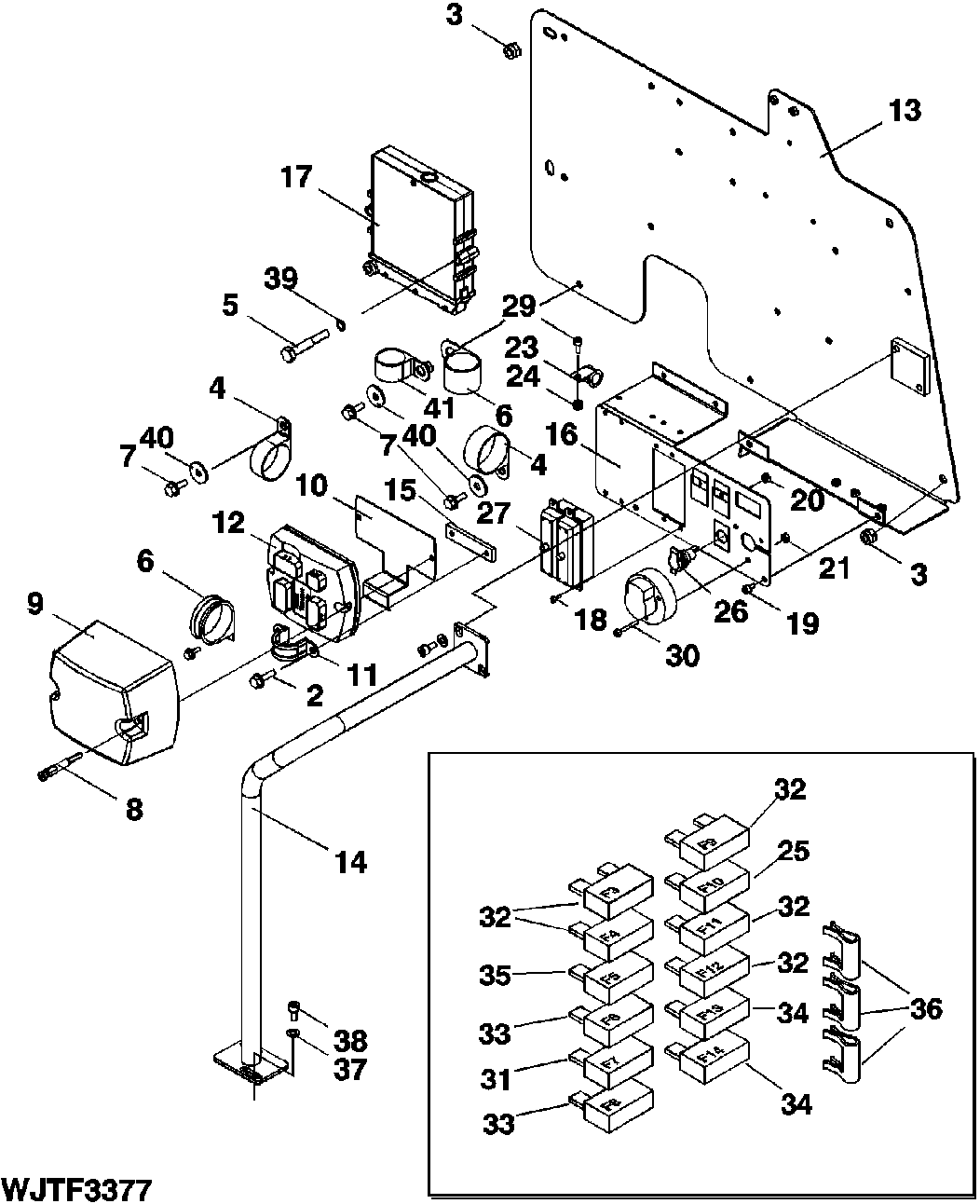

Switch Panel, Fuses and Engine Control Unit

Нет текстового описания
