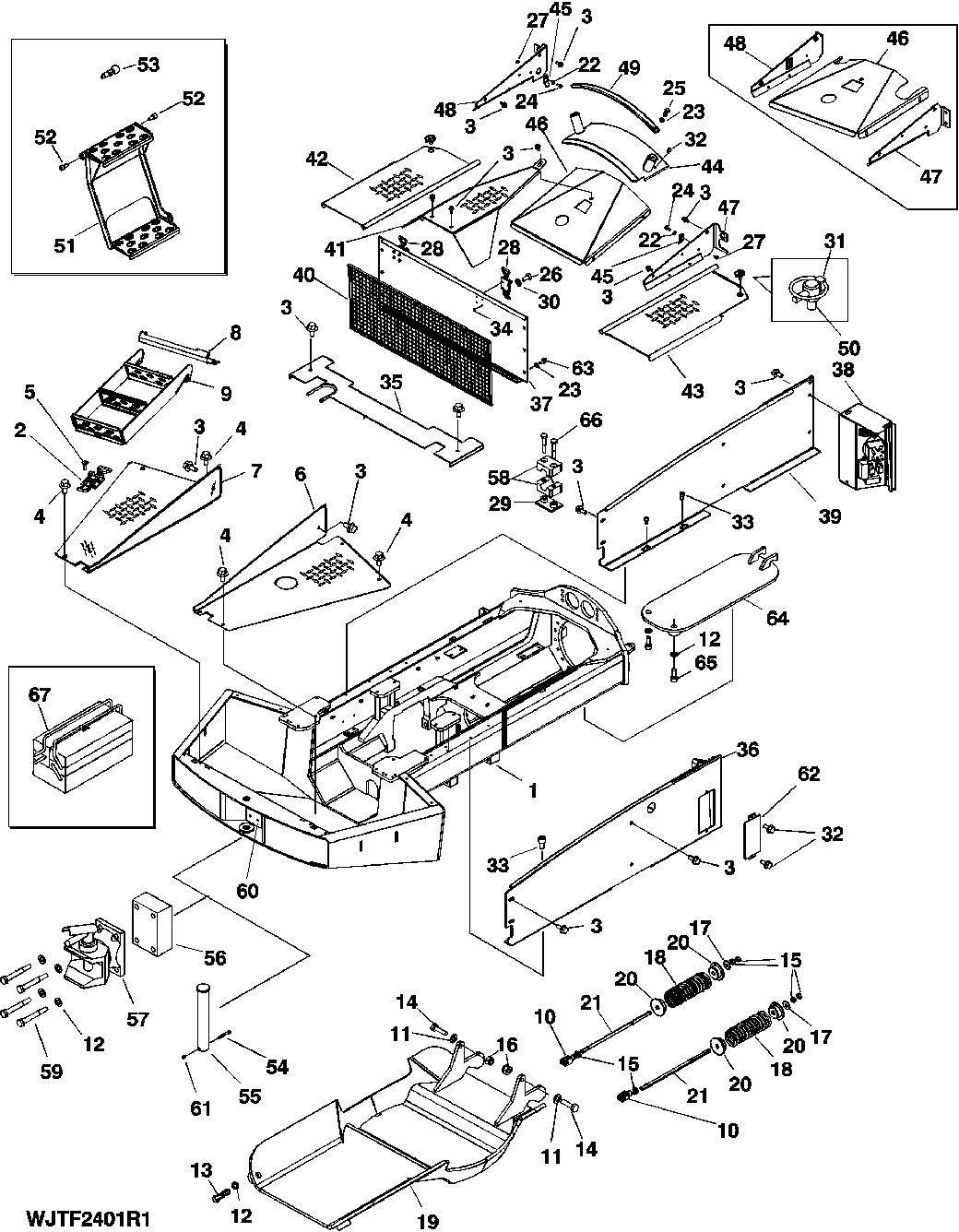

SHIELDS, REAR FRAME TO SERIAL NO. -0153 [02G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F618475	1	MAIN FRAME	-
2	F005244	1	Catch	-
2	14M7624	1	Nut	-
3	19M9448	25	Screw	M10 X 20
4	F040644	8	SCREW	-
5	21M7563	4	Screw	M5 X 12
6	F628505	1	COVER	-
7	F628551	1	COVER	-
8	F619517	1	PLATE	-
9	F619518	1	LADDER	-
10	54M7001	2	YOKE	-
11	F003170	2	WASHER	-
12	24M7497	8	Washer	17 X 30 X 3 MM
13	19M8730	2	Screw	M16 X 80
14	19M9692	2	Cap Screw	M12 X 45
15	14M7031	6	Nut	M12
16	F003590	2	LOCK NUT	-
17	24M7493	2	Washer	13 X 37 X 3 MM
18	F061734	2	SPRING	-
19	F619009	1	GUARD	-
20	F618980	4	BRACKET	-
21	F619053	2	ROD	-
22	24M7509	2	Washer	8.400 X 16 X 1.600 MM
23	24M7488	8	Washer	10.500 X 20 X 2 MM
24	19M9682	2	Cap Screw	M8 X 20
25	19M9641	2	Cap Screw	M10 X 35
26	F003585	8	LOCK NUT	-
27	43M5924	2	LOCK NUT	M10
28	F005244	2	Catch	-
29	F013519	1	Hose Support	-
30	24M7502	8	Washer	5.300 X 10 X 1 MM
31	99M7144	2	Quick Lock Pin	-
32	19M9567	4	Screw	M8 X 16
33	19M9501	4	Screw	M12 X 20
34	21M7563	8	Screw	M5 X 12
35	F620008	1	SHIELD	-
36	F620012	1	PANEL	-
37	F620014	1	GRATE	-
38	-	1	Part 39	SEE PAGE 1671-2
39	F620060	1	PANEL	-
40	F620302	1	FILTER	-
41	F628552	1	COVER	-
42	F628553	1	COVER	-
43	F628554	1	COVER	-
44	F622510	1	GUIDE	-
45	F622513	2	Plate	-
46	F622519	1	PLATE	-
46	F632445	1	PLATE	-
47	F629215	1	PLATE	(REPLACES F622520)
47	F631731	1	PLATE	-
48	F629216	1	PLATE	(REPLACES F622521)
48	F631730	1	PLATE	-
49	F622522	1	PLATE	-
50	F622525	2	Stud	-

SHIELDS, REAR FRAME TO SERIAL NO. -0153 [02G22]
