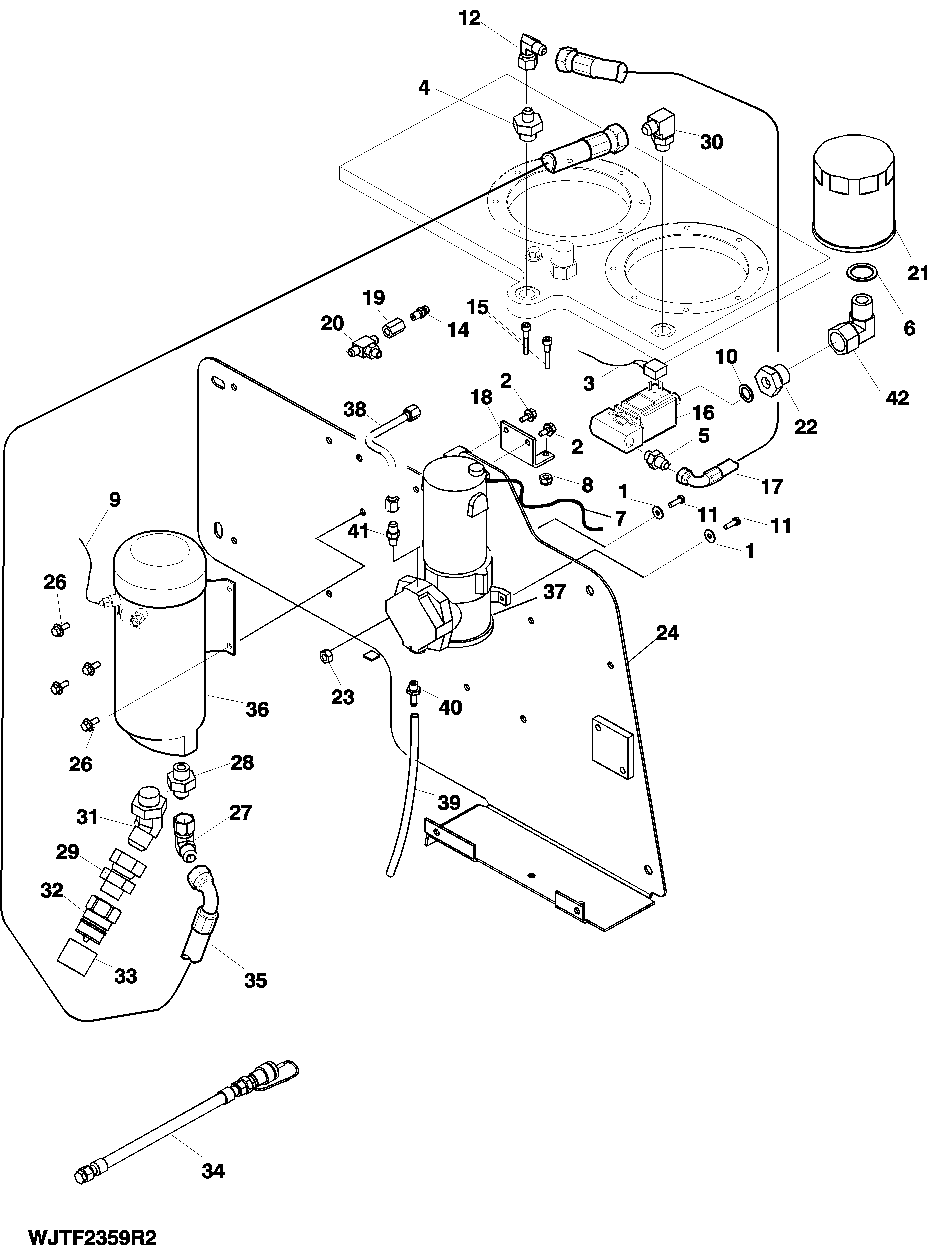

VACUUM PUMP AND FILLING PUMP MOUNTING [03C13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7503	11	Washer	5.300 X 15 X 1.200 MM
2	19M9566	2	Screw	M6 X 12
3	F619546	1	Wiring Harness	-
4	F005056	1	Fitting	-
5	F005057	1	Fitting	-
6	F005170	1	SEAL RING	-
7	F619542	1	Wiring Harness	-
8	F003586	2	LOCK NUT	-
9	F619531	1	WIRING HARNESS	-
10	F015438	1	Seal	-
11	19H3204	3	Screw	-
12	F022417	1	Elbow Fitting	-
14	F020704	1	RELIEF VALVE	-
15	19M9728	2	Screw	M6 X 35
16	F040060	1	Solenoid Valve	-
17	F047257	1	Hydraulic Hose	-
18	F601876	1	BRACKET	-
19	F024364	1	Fitting	-
20	F026606	1	TEE FITTING	-
21	F004297	1	BREATHER	-
22	F042078	1	NIPPLE	-
23	14M7624	1	Nut	-
24	-	1	Part 23	SEE PAGE 1671-6
26	19M9566	4	Screw	M6 X 12
27	F005045	1	Elbow Fitting	-
28	F005059	1	Fitting	-
29	F005098	1	Fitting	-
30	F012592	1	Elbow Fitting	-
31	F020756	1	ELBOW NIPPLE	-
32	F062180	1	Fitting	-
33	F122793	1	Cap	-
34	F629660	1	Hose	(REPLACES F042012)
35	F045434	1	Hydraulic Hose	-
36	F054914	1	Pump	FILLING PUMP
37	F013920	1	VACUUM PUMP	VACUUM PUMP
38	F613453	1	PIPE	-
39	F613461	1	Hose	-
40	F011261	1	HOSE FITTING	-
41	F013801	1	FITTING	-
42	F004391	1	HOSE CONNECTION	-

VACUUM PUMP AND FILLING PUMP MOUNTING [03C13]
