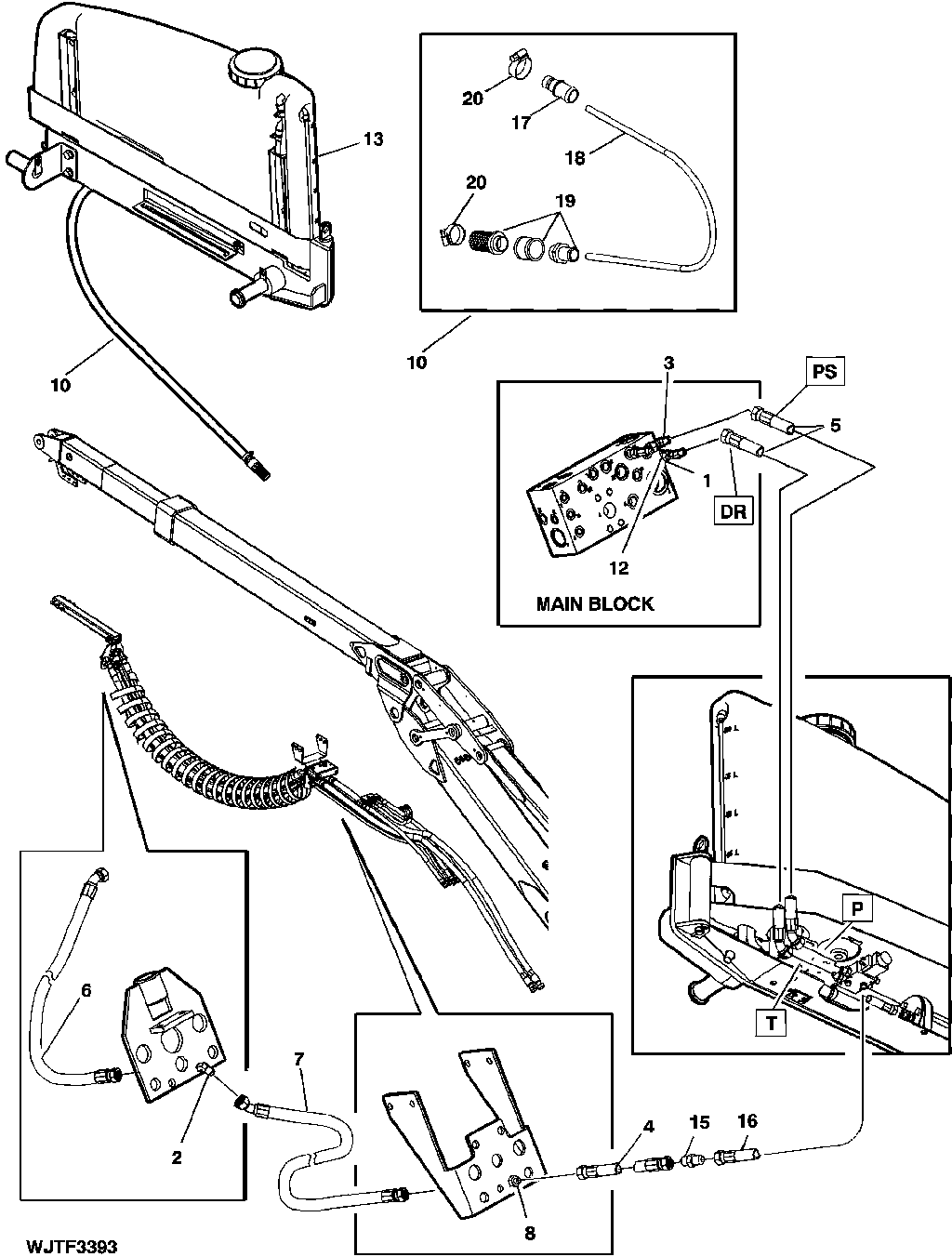

UREA SYSTEM, CH810, CH811 & CH833 [02B16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	F050224	1	Fitting	-
3	F023535	2	Tee Fitting	-
4	F069854	1	HYDRAULIC HOSE - FABRICATE	L= 9500
4	F070491	1	HYDRAULIC HOSE - FABRICATE	CH833, L = 8150
5	F060316	2	HYDRAULIC HOSE	L= 4000
6	F069917	1	Hydraulic Hose	L= 2650 (REPLACES F051501)
7	F064095	1	Hydraulic Hose	CH811, L= 3700
7	F061108	1	Hydraulic Hose	CH810, L= 2700
7	F059896	1	HOSE-ASSY	CH833, L = 1800
8	F024601	1	Fitting	-
10	F616190	1	Hose	L= 4000 (BEFORE L= 2000)
12	F022417	1	Elbow Fitting	-
13	-	1	Part 14	SEE PAGE 1312-2
15	F023014	2	Fitting	-
16	F064323	1	Hydraulic Hose	L= 5200
17	F060149	1	Quick Coupler	-
18	F066002	1	Hose	L= 400
19	F060148	1	Strainer	-
20	F015368	2	HOSE CLAMP	-

UREA SYSTEM, CH810, CH811 & CH833 [02B16]
