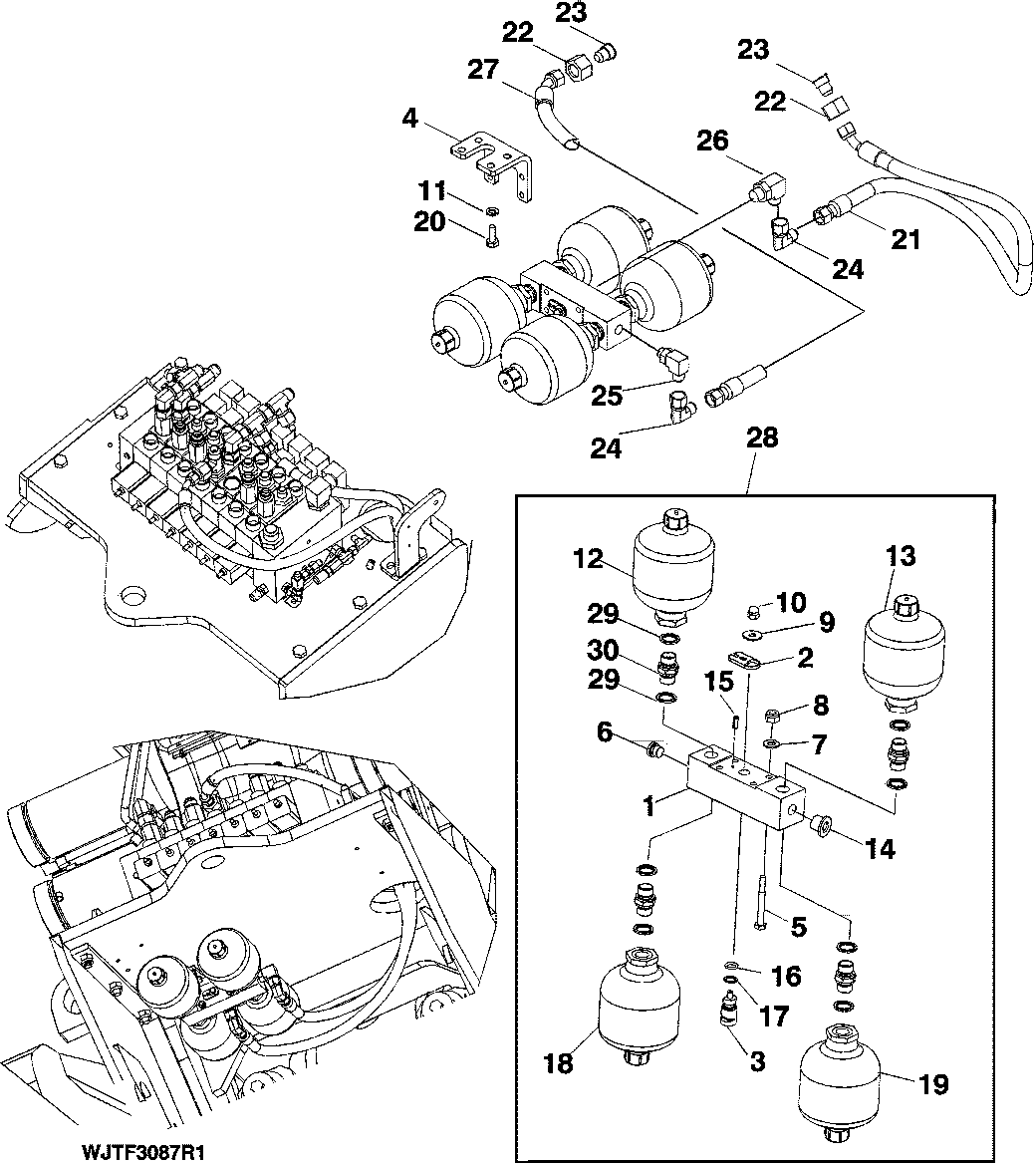

LIFT BOOM CONTROL DAMPER SYSTEM, OPTIONAL FIXED FRAME [03E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F064674	1	MANIFOLD	-
2	F064675	1	SHIM	-
3	F064676	1	VALVE	-
4	F630227	1	Bracket	-
5	19M9633	4	CAP SCREW	M8 X 70
6	F011293	1	PLUG	-
7	24M7509	4	Washer	8.400 X 16 X 1.600 MM
8	43M5924	4	LOCK NUT	-
9	F057603	1	WASHER	-
10	F018708	1	Nut	-
11	F003346	4	SPRING WASHER	-
12	F064785	1	HYDRAULIC ACCUMULATOR	20 BAR ORDER ALSO PARTS 29 AND 30
13	F064782	1	HYDRAULIC ACCUMULATOR	65 BAR ORDER ALSO PARTS 29 AND 30
14	F018112	2	Plug	-
15	34M7089	1	Dowel Pin	-
16	F064763	1	BACK-UP RING	-
17	F005465	1	O-RING	-
18	F064784	1	HYDRAULIC ACCUMULATOR	55 BAR ORDER ALSO PARTS 29 AND 30
19	F064781	1	HYDRAULIC ACCUMULATOR	75 BAR ORDER ALSO PARTS 29 AND 30
20	19M9639	4	Cap Screw	M10 X 25
21	F067350	1	Hydraulic Hose	L= 1100
22	F005092	2	Sleeve Fitting	-
23	F005079	2	Fitting	-
24	F005045	2	Elbow Fitting	-
25	F010072	1	ELBOW NIPPLE	-
26	F012592	1	Elbow Fitting	-
27	F064944	1	HYDRAULIC HOSE - FABRICATE	L= 1250 (REPLACES F059093)
28	F063925	1	HYDRAULIC ACCUMULATOR	-
29	AT122921	8	Seal	-
30	F004360	4	NIPPLE	-

LIFT BOOM CONTROL DAMPER SYSTEM, OPTIONAL FIXED FRAME [03E23]
