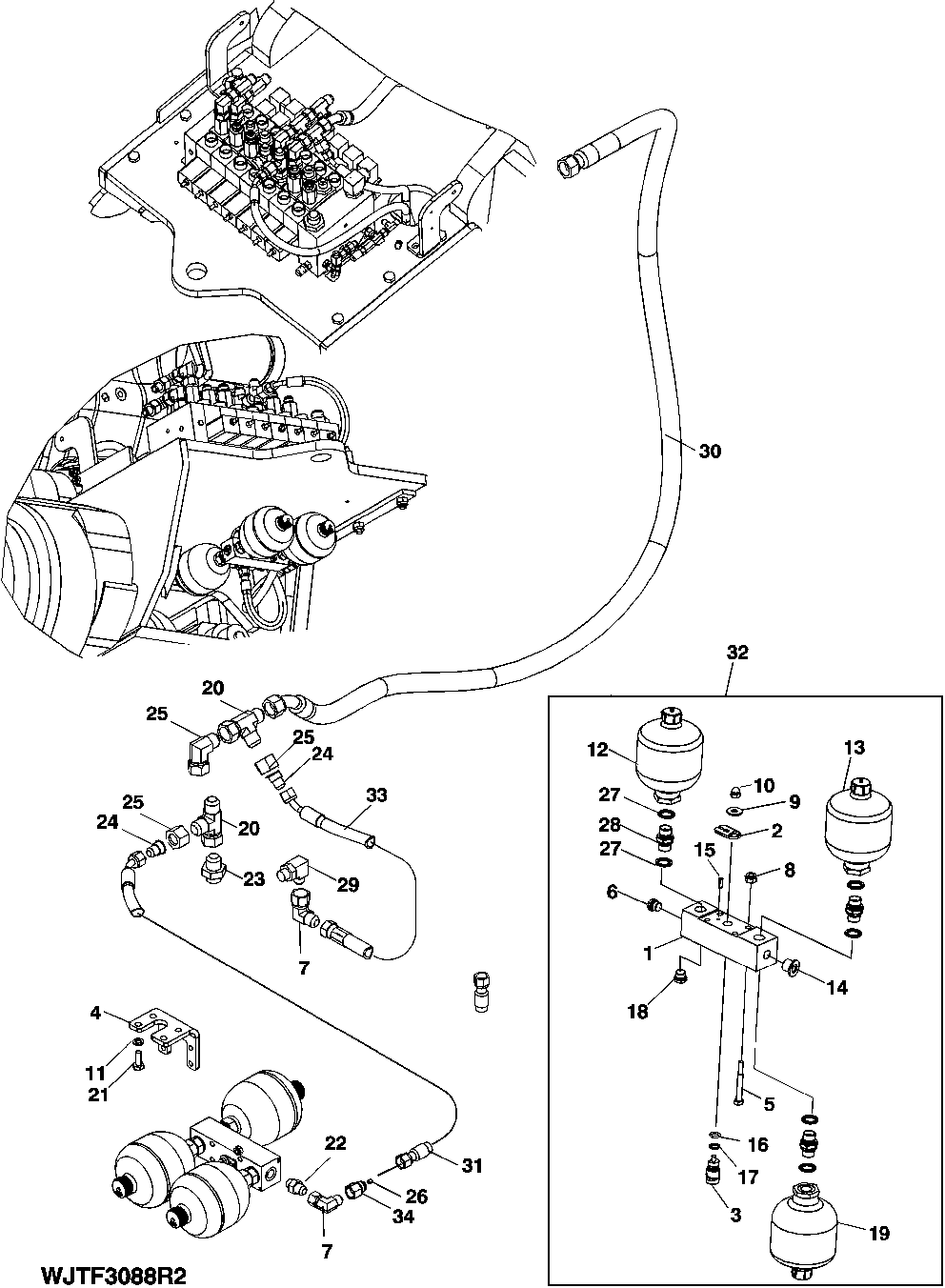

JIB BOOM DAMPER ASSY, OPTIONAL FIXED FRAME/CAB LEVELLING [03F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F064706	1	MANIFOLD	-
2	F064707	1	SHIM	-
3	F064676	1	VALVE	-
4	F630227	1	Bracket	-
5	19M9632	4	CAP SCREW	M8 X 65
6	F011293	1	PLUG	-
7	F005045	2	Elbow Fitting	-
8	43M5924	4	LOCK NUT	-
9	F057603	1	WASHER	-
10	F018708	1	Nut	-
11	F003346	4	SPRING WASHER	-
12	F064783	1	HYDRAULIC ACCUMULATOR	45 BAR
13	F064782	1	HYDRAULIC ACCUMULATOR	65 BAR
14	F018112	1	Plug	-
15	34M7089	1	Dowel Pin	-
16	F064763	1	BACK-UP RING	-
17	F005465	1	O-RING	-
18	F003384	1	PLUG	-
19	F064781	1	HYDRAULIC ACCUMULATOR	75 BAR
20	F012532	2	Tee Fitting	-
21	19M9639	4	Cap Screw	M10 X 25
22	F005060	1	Fitting	-
23	F005063	1	NIPPLE	-
24	F005079	2	Fitting	-
25	F005092	2	Sleeve Fitting	-
26	F011482	1	Fitting	-
27	AT122921	6	Seal	-
28	F013458	1	Orifice	-
29	F012592	1	Elbow Fitting	-
30	F067324	1	Hydraulic Hose	L= 2950
31	F067350	1	Hydraulic Hose	L= 1100
32	F064762	1	HYDRAULIC ACCUMULATOR	ASSEMBLY, INCL. PARTS 1-3,6,9,10,12-19,27,28
33	F067351	1	Hydraulic Hose	L= 800
34	F622043	1	Fitting	-

JIB BOOM DAMPER ASSY, OPTIONAL FIXED FRAME/CAB LEVELLING [03F01]
