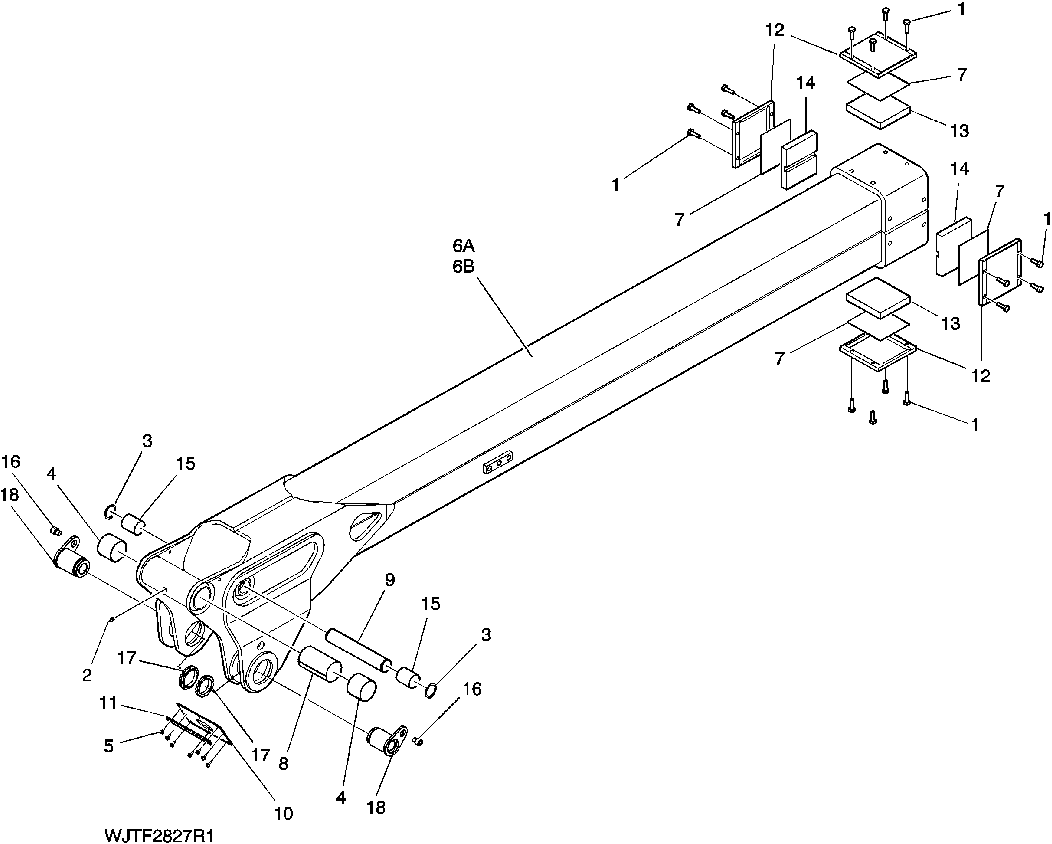

JIB BOOM, CH885, CH810, CH811 [03E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9649	16	Cap Screw	M12 X 35
2	58M7015	1	Lubrication Fitting	-
3	F004753	2	RING	-
4	F008317	2	Bearing	-
5	19M9566	7	Screw	M6 X 12
7	F621972	4	Shim	-
8	F040442	1	BUSHING	-
9	F621974	1	Shaft	-
10	F621975	1	Plate	-
11	F621976	1	Plate	-
12	F626142	4	Bearing Housing W/O Bearing	-
13	F626145	2	Wear Plate	-
14	F626146	2	Wear Plate	-
15	F626147	2	Pipe	-
16	F036869	2	Set Screw	EXPANSION BOLT 90X101
17	F069267	2	LOCK NUT	-
17	F040394	2	Lock Nut	-
18	F635718	2	PIN	90/50
18	F636306	2	Pin	100/55-103
6A	F636302	1	Jib Boom	-
6A	F620861	1	JIB BOOM	CH810, CH811
6B	F638415	1	JIB BOOM	CH855

JIB BOOM, CH885, CH810, CH811 [03E09]

Нет текстового описания
