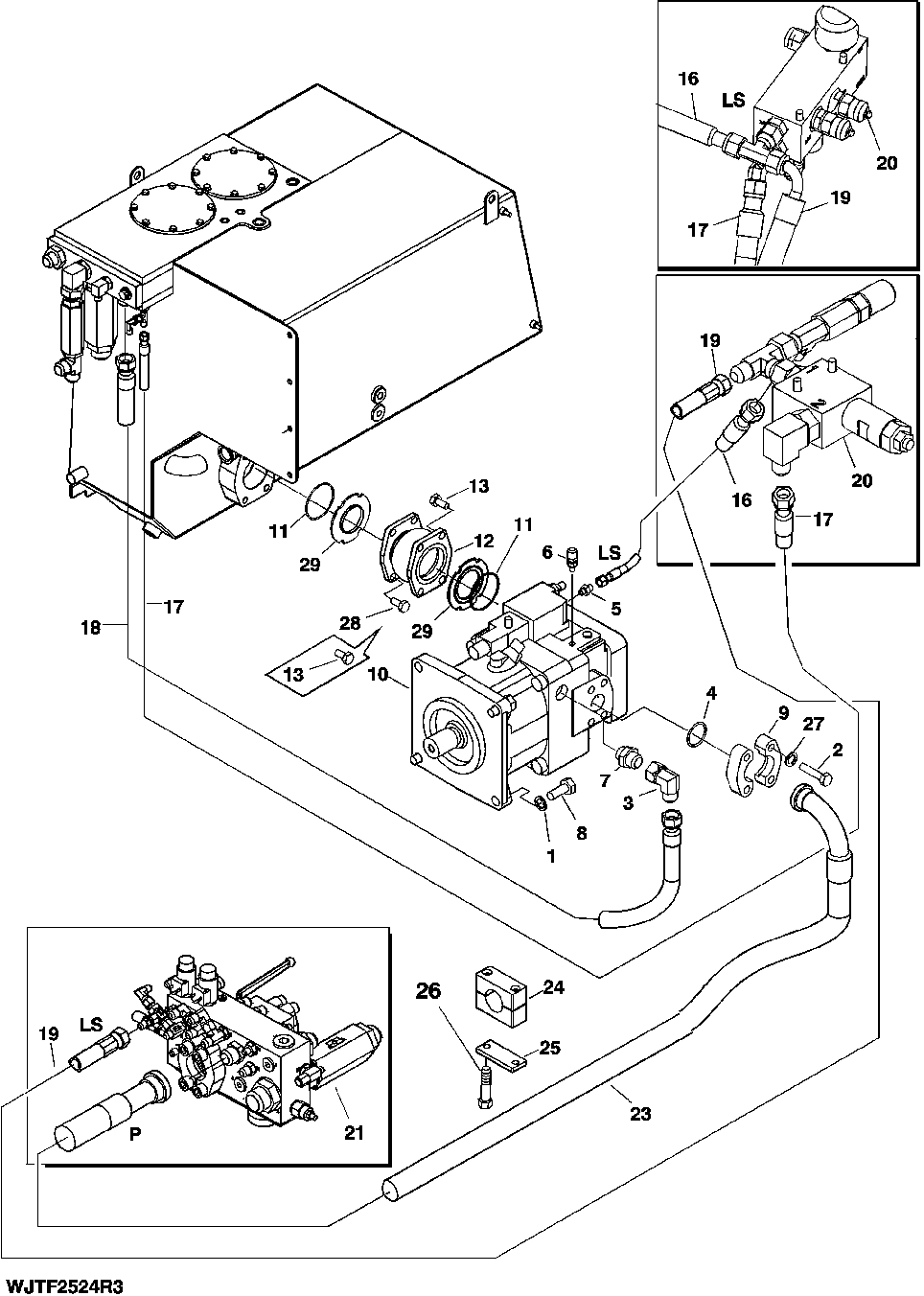

HYDRAULIC MOUNTING, WORK PUMP [03E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F002581	4	Lock Washer	-
2	19M9610	4	Cap Screw	M16 X 70
3	F005047	1	Elbow Fitting	-
4	F005484	1	O-RING	-
5	F022423	1	Fitting	-
6	F026235	1	MEASURING NIPPLE	-
7	F027294	1	Fitting	-
8	19M9664	4	Cap Screw	M20 X 50
9	F055935	2	Flange	-
10	-	1	Part 10	SEE PAGE 3760-14-16
11	F055830	1	O-RING	WITH TANK REVISION F619189-F, ORDER 2 PCS
12	F057376	1	COMPENSATOR	INCLUDES F069906
12	F069906	1	HOSE	-
13	19M9656	8	Cap Screw	M16 X 30, WITH TANK REVISION F619189-F, ORDER 19M9657
16	F065486	1	HYDRAULIC HOSE	L= 650 (REPLACES F065486)
17	F062813	1	Hydraulic Hose	L= 2000
18	F062821	1	Hydraulic Hose	L= 1600
19	F070429	1	HYDRAULIC HOSE	L= 4850
19	F071493	1	HYDRAULIC HOSE	-
20	-	1	Part 20	SEE PAGE 2162-16-17A
21	-	1	Part 21	SEE PAGE 2162-2
23	F062800	1	HYDRAULIC HOSE - FABRICATE	-
24	F063080	1	CLAMP	-
24	F067147	1	Clamp	-
25	F634647	1	PLATE	-
26	19M9593	2	Cap Screw	M12 X 100
27	F005012	4	Lock Washer	-
28	19M9655	4	Cap Screw	M16 X 25
29	F625421	1	Flange	WITH TANK REVISION F619189-F, ORDER 2 PCS

HYDRAULIC MOUNTING, WORK PUMP [03E15]
