Открытый узел

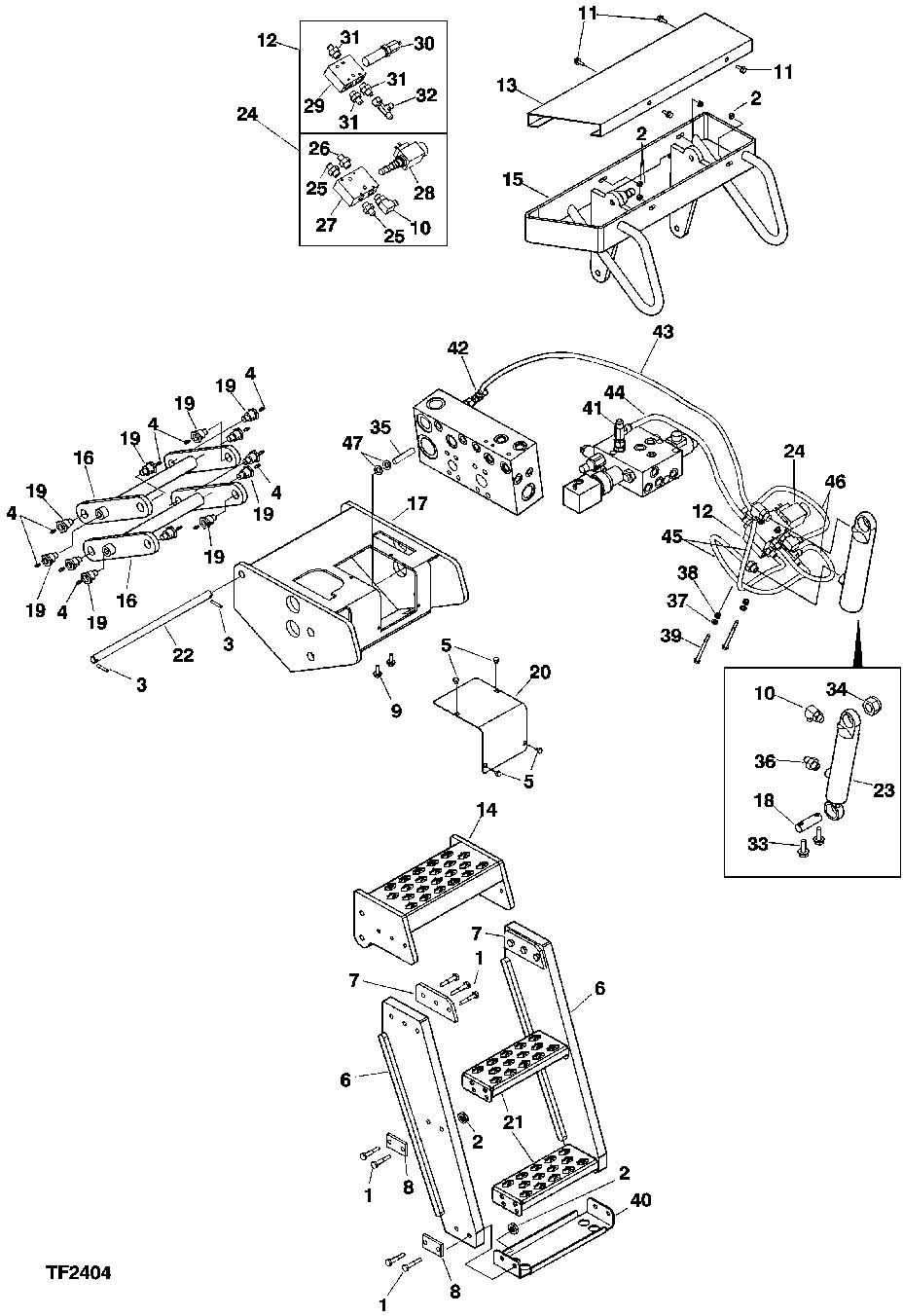

HYDRAULIC MOUNTING, STAIRS [02J13]

HYDRAULIC MOUNTING, STAIRS [02J13]

HYDRAULIC MOUNTING, STAIRS [02J13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC MOUNTING, STAIRS [02J13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9587	14	Cap Screw	M10 X 55
2	43M7004	12	NUT	M10
3	34M7042	2	Spring Pin	6 X 40 MM
4	58M5573	12	Lubrication Fitting	-
5	19M9690	4	Cap Screw	M8 X 8
6	F649072	2	Side Wall	REPLACES F018126
7	F018127	2	Lock Plate	-
8	F018128	4	Strap	-
9	19M9698	2	Screw	M10 X 25
10	F024402	2	Elbow Fitting	-
11	19M9448	4	Screw	M10 X 20
12	F050417	1	VALVE BLOCK ASSY	INCL ITEMS 29-32
13	F636197	1	Base	(REPLACES F620725)
14	F620727	1	Ladder	-
15	F620728	1	BAR	-
16	F620729	2	Bar	-
17	F620730	1	BOX	-
18	F621061	1	PIN FASTENER	-
19	F621062	12	Pin Fastener	-
20	F621535	1	Bracket	-
21	F621536	2	STEP	-
22	F622219	1	PIN FASTENER	-
23	F051120	1	HYDRAULIC CYLINDER	SEE PAGE 1822-4
24	F623179	1	HYDRAULIC COMPONENT	INCL ITEMS 25-28
25	F005055	2	NIPPLE	-
26	F050475	1	FITTING	-
27	F015493	1	VALVE BLOCK	-
28	F069926	1	Solenoid Valve	(REPLACES F015492)
28	F069927	1	Seal Kit	ONLY WITH F069926
29	F050875	1	BLOCK	-
30	F052399	1	VALVE	-
31	F005055	3	NIPPLE	-
32	F023535	1	Tee Fitting	-
33	19M9698	2	Screw	M10 X 25
34	F003593	1	LOCK NUT	-
35	F040637	1	SENSOR	SENSOR, STAIRS SEE ALSO PAGE 1674-16
35	F066808	1	Sensor	-
36	F005055	1	NIPPLE	-
37	24M7506	4	Washer	6.400 X 12 X 1.600 MM
38	F003586	2	LOCK NUT	-
39	19M9624	2	Cap Screw	M6 X 80
40	F626098	1	Plate	-
41	F005073	1	Tee Fitting	-
42	F023535	1	Tee Fitting	-
43	F059090	1	Hydraulic Hose	L= 1250
44	F060900	1	HYDRAULIC HOSE	L= 950
45	F043530	2	Hydraulic Hose	L= 500
46	F045444	2	Hydraulic Hose	L= 300
47	24M7491	2	Washer	-
