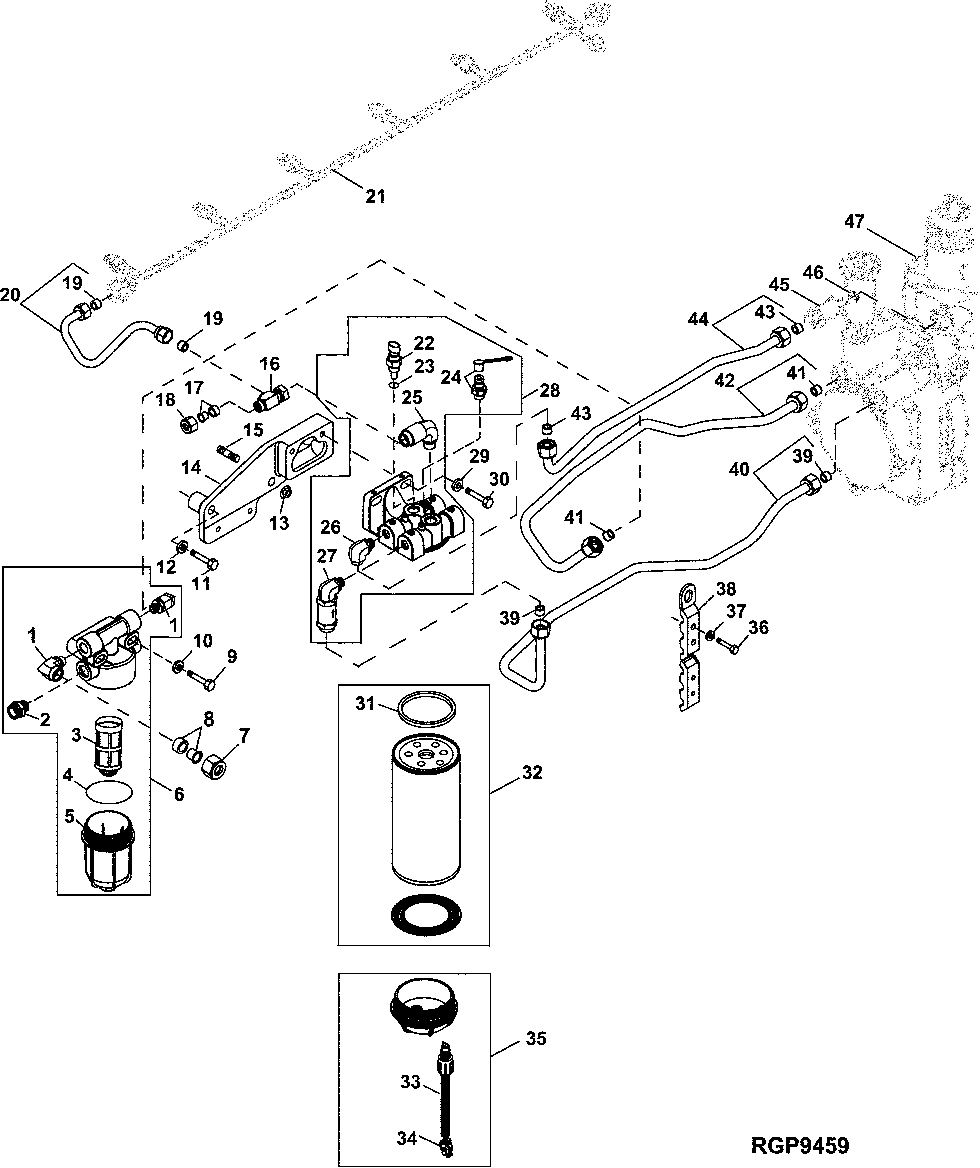

FUEL FILTERS AND LINES [01E19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE507027	2	Elbow Fitting	-
2	RE503605	1	Adapter Fitting	-
3	R502778	1	Filter Element	-
4	R101042	1	O-Ring	63.094 X 3.531 MM (2-31/64" X 0.139")
5	R502777	1	Bowl	-
6	RE507011	1	Fuel Filter	(A)
7	R63552	1	Tube Nut	-
8	RE507270	1	Plug	-
9	19H1907	2	Cap Screw	7.925 X 69.850 MM (5/16" X 2-3/4")
10	24H1136	2	Washer	8.738 X 17.475 X 1.651 MM (11/32" X 11/16" X 0.065")
11	19H2678	2	Cap Screw	11.125 X 53.975 MM (7/16" X 2-1/8")
12	24H1325	2	Washer	11.913 X 23.419 X 1.651 MM (15/32" X 59/64" X 0.065")
13	14H1059	1	Nut	11.125 MM (7/16")
14	R504279	1	Bracket	-
15	R504516	1	Stud	-
16	RE516207	1	Valve	(INCLUDES Z53159 AND (2) T40308) (SUB FOR RE516437)
17	RE507270	1	Plug	-
18	R63552	1	Tube Nut	-
19	R63551	2	Sealing Washer	12.170 X 17.730 X 9.300 MM (0.479" X 0.698" X 0.366")
20	RE516292	1	Fuel Line	-
21	-	1	Part 21	-
22	RE52722	1	Temperature Sensor	(INCLUDES 51M7041)
23	51M7041	2	O-Ring	11.300 X 2.200 MM (0.445" X 0.087")
24	RE190805	1	Diagnostic Coupling	-
25	RE507029	1	Valve	-
26	RE507027	1	Elbow Fitting	-
27	RE507028	1	Check Valve	-
28	RE522640	1	Filter Head	(SUB FOR RE507010 OR RE516346)
29	24H1305	2	Washer	10.312 X 20.625 X 1.651 MM (13/32" X 13/16" X 0.065")
30	19H3239	2	Cap Screw	9.525 X 31.750 MM (3/8" X 1-1/4")
31	R501388	1	Packing	-
32	RE522372	1	Fuel Filter	(SUB FOR RE509596, RE519608, RE519607 OR RE521815)
33	RE503590	1	Moisture Sensor	-
34	57M7252	1	Elec. Connector Terminal	(ALSO ORDER (2) R104846, (2) 57M7258 AND 57M7289)
35	RE507187	1	Filter	-
36	19H1791	2	Cap Screw	6.350 X 31.750 MM (1/4" X 1-1/4")
37	24H1286	2	Washer	7.137 X 12.700 X 1.600 MM (9/32" X 1/2" X 1/16")
38	RE509668	1	Clamp	(SUB FOR RE506607)
39	R63551	2	Sealing Washer	12.170 X 17.730 X 9.300 MM (0.479" X 0.698" X 0.366")
40	RE506971	1	Fuel Line	-
41	R63551	2	Sealing Washer	12.170 X 17.730 X 9.300 MM (0.479" X 0.698" X 0.366")
42	RE506970	1	Fuel Line	-
43	R63551	2	Sealing Washer	12.170 X 17.730 X 9.300 MM (0.479" X 0.698" X 0.366")
44	RE509275	1	Fuel Line	-
45	-	1	Part 45	-
46	-	1	Part 46	-
47	-	1	Part 47	-
