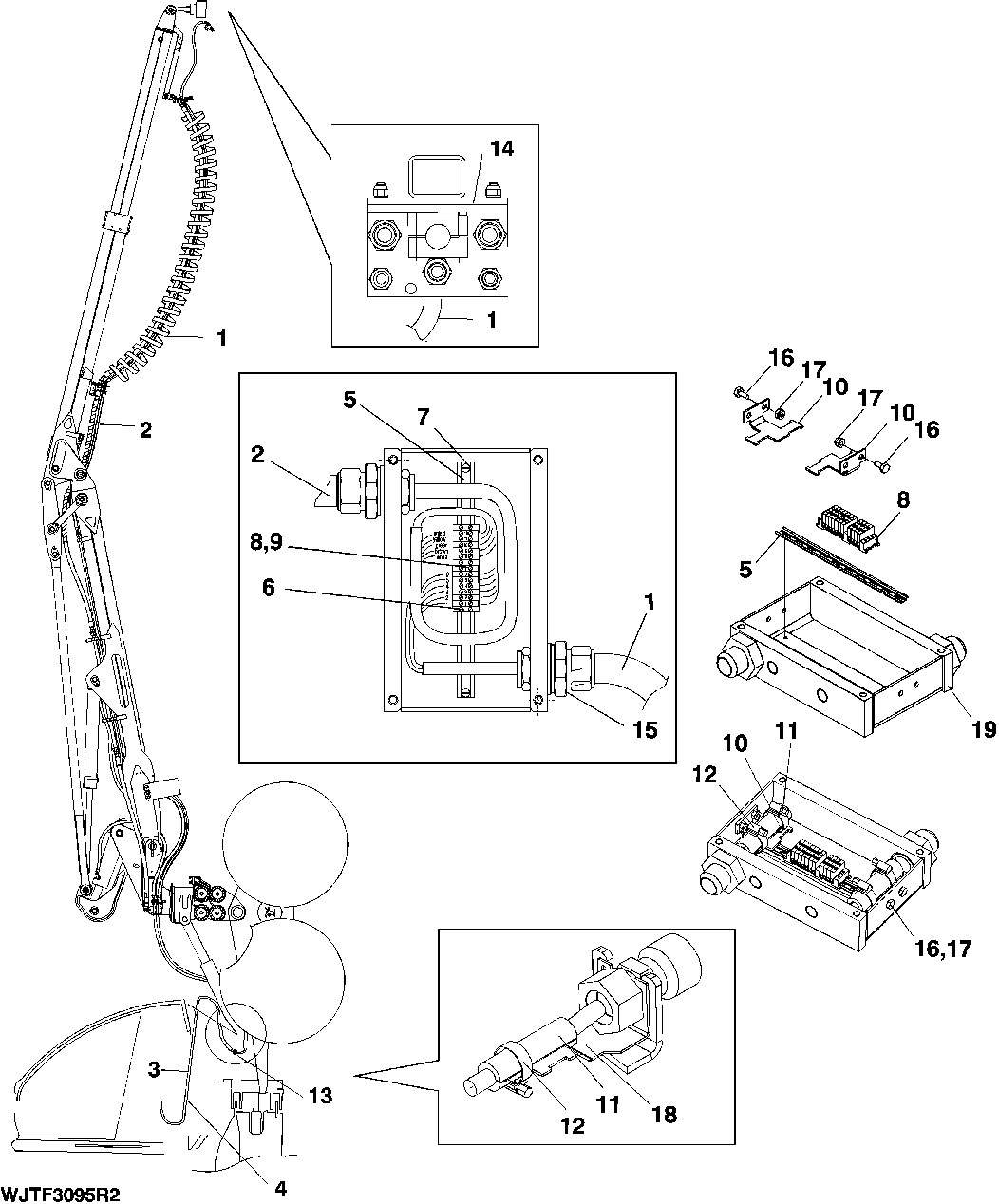

ELECTRICAL MOUNTING, CABIN-BOOM-HARVESTER HEAD [02F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F647383	1	CABLE	-
1	F649486	1	Wiring Harness	H758HD/H270/H480/CH811 BOOM (REPLACES F642736)
1	F647369	1	HOSE	-
1	F647392	1	Wiring Harness	758HD/H270/H480/CH810 BOOM
1	F649487	1	Wiring Harness	758HD/H270/H480/CH810 BOOM
1	F647371	1	Hose	H290/CH885 BOOM
1	F647385	1	Cable	H290/CH885 BOOM
1	F648170	1	WIRING HARNESS	H290/CH885 BOOM
1	F647370	1	HOSE	-
1	F647384	1	CABLE	-
1	F647393	1	WIRING HARNESS	H758HD/H270/H480/CH811 BOOM
2	F647401	1	WIRING HARNESS	CH885 BOOM (REPLACES F640482)
2	F640483	1	CABLE	CH885 BOOM
2	F647377	1	HOSE	CH885 BOOM (REPLACES F640484)
2	F647400	1	WIRING HARNESS	CH810 & CH811 BOOM (REPLACES F634872)
2	F634871	1	Cable	CH810 & CH811 BOOM
2	F647376	1	HOSE	CH810 & CH811 BOOM (REPLACES F634870)
3	F632200	1	WIRING HARNESS	-
4	F017109	1	BINDER	-
5	F044306	2	RAIL	-
6	F019249	3	SUPPORT	-
7	21M7520	2	SCREW	M4 X 6
8	F019247	11	TERMINAL BLOCK	-
9	F019248	1	MARKING MAP	-
10	F632064	2	Hose Clamp	-
11	F002404	3	HOSE	-
12	F015368	5	HOSE CLAMP	-
13	F013746	1	BINDER	-
14	F071604	2	HOSE CLAMP	-
15	F046067	2	ADAPTER	-
16	19M9674	4	Cap Screw	M6 X 12
17	F003586	4	LOCK NUT	-
18	F632118	1	Hose Clamp	-
19	-	1	Part 34	SEE PAGE 3763-6

ELECTRICAL MOUNTING, CABIN-BOOM-HARVESTER HEAD [02F01]
