Открытый узел

CAB MOUNTING, TLC [03I15]

CAB MOUNTING, TLC [03I15]

CAB MOUNTING, TLC [03I15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

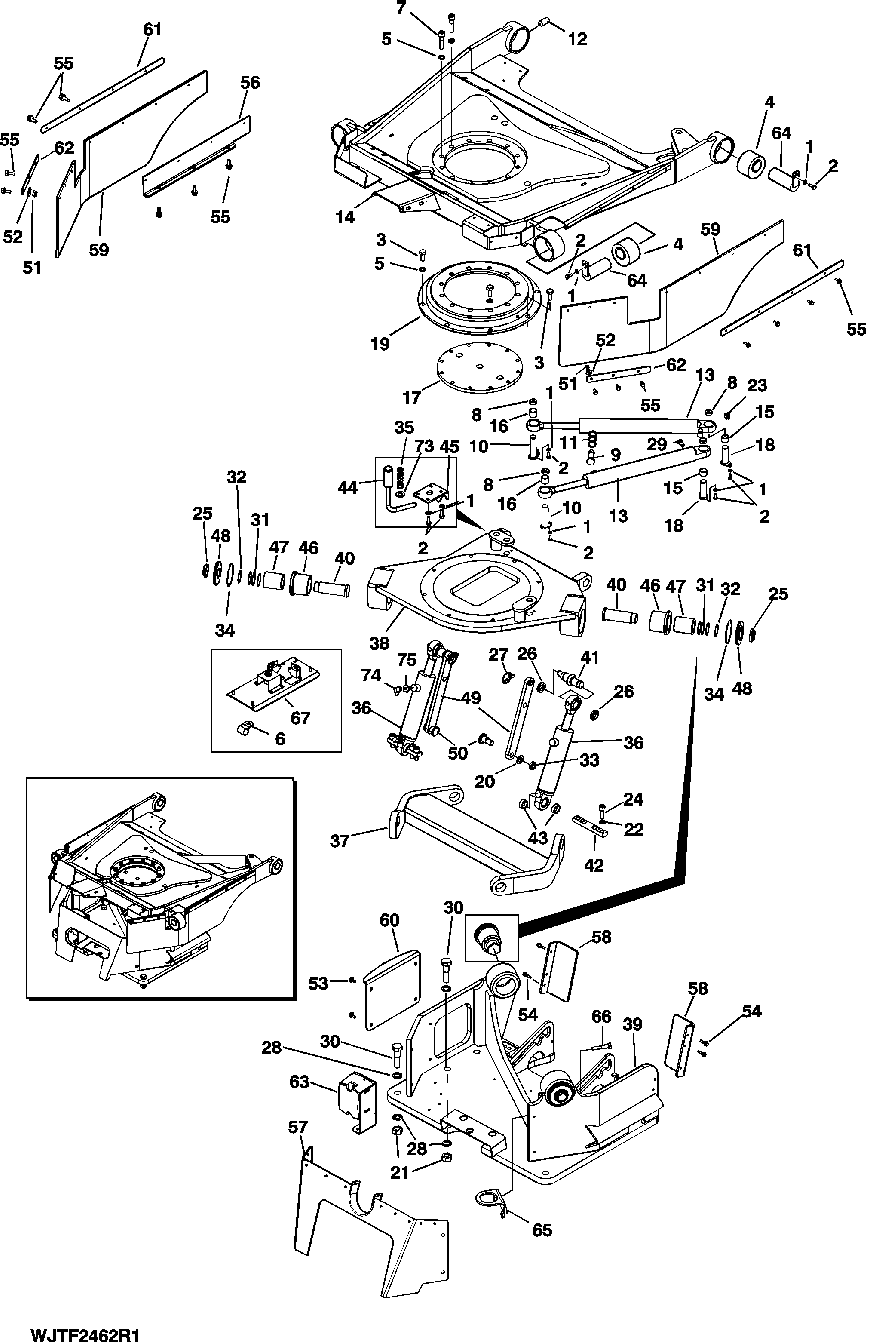

CAB MOUNTING, TLC [03I15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7509	12	Washer	8.400 X 16 X 1.600 MM
2	19M9682	12	Cap Screw	M8 X 20
3	19M9461	8	Cap Screw	M16 X 40
4	F004531	4	DAMPER	-
5	F005012	18	Lock Washer	-
6	F031467	1	HOSE CLAMP	-
7	19M9518	12	Screw	M16 X 65
8	F011186	4	SLEEVE	-
9	F027699	2	BANJO SCREW	-
10	F638423	2	PIVOT	-
11	F005167	10	SEAL RING	-
12	22M7187	4	Set Screw	M6 X 10
13	F061821	2	Hydraulic Cylinder	SEE PAGE 4365-4
13	F062222	2	HYDRAULIC CYLINDER	SEE PAGE 4365-5A HYDROLINE
14	F618384	1	FRAME	-
15	F618761	2	BUSHING	-
16	F618762	2	BUSHING	-
17	F618763	1	PLATE	-
18	F638422	2	PIVOT	-
19	F062754	1	SWING BEARING	-
20	24M7500	2	Washer	21 X 37 X 3 MM
21	14M7619	6	NUT	M24
22	24M7496	8	Washer	16 X 24 X 3 MM
23	58M5632	1	Lubrication Fitting	-
24	19M8445	8	Screw	M16 X 45
25	F013572	4	Lock Nut	-
26	F019244	4	LOCK NUT	-
27	99M7143	2	Quick Lock Pin	-
28	F024432	12	Lock Washer	-
29	F016308	2	BANJO SCREW	-
30	19M9615	6	Cap Screw	M24 X 90
31	24M7468	10	Washer	45 X 55 X 1 MM
32	24M7167	4	Shim	0.300 MM
33	14M7628	2	Nut	M20
34	F047703	4	O-Ring	-
35	F061790	1	SPRING	-
36	F061820	2	HYDRAULIC CYLINDER	SEE PAGE 4365-2
36	F062221	2	HYDRAULIC CYLINDER	SEE PAGE 4365-3A HYDROLINE
37	F618369	1	CRADLE	-
38	F618377	1	FRAME	-
39	F618541	1	CAB FRAME	-
40	F618755	4	PIN FASTENER	-
41	F618756	2	PIN FASTENER	-
42	F618757	2	PIN FASTENER	-
43	F618759	4	BUSHING	-
44	F620434	1	PIN FASTENER	-
45	F620435	1	GUIDE	-
46	F620719	45	BUSHING	-
47	F620720	4	BUSHING	-
48	F620721	4	FLANGE	-
49	F621063	2	CLAMP	-
50	F621064	2	SCREW	-
