Открытый узел

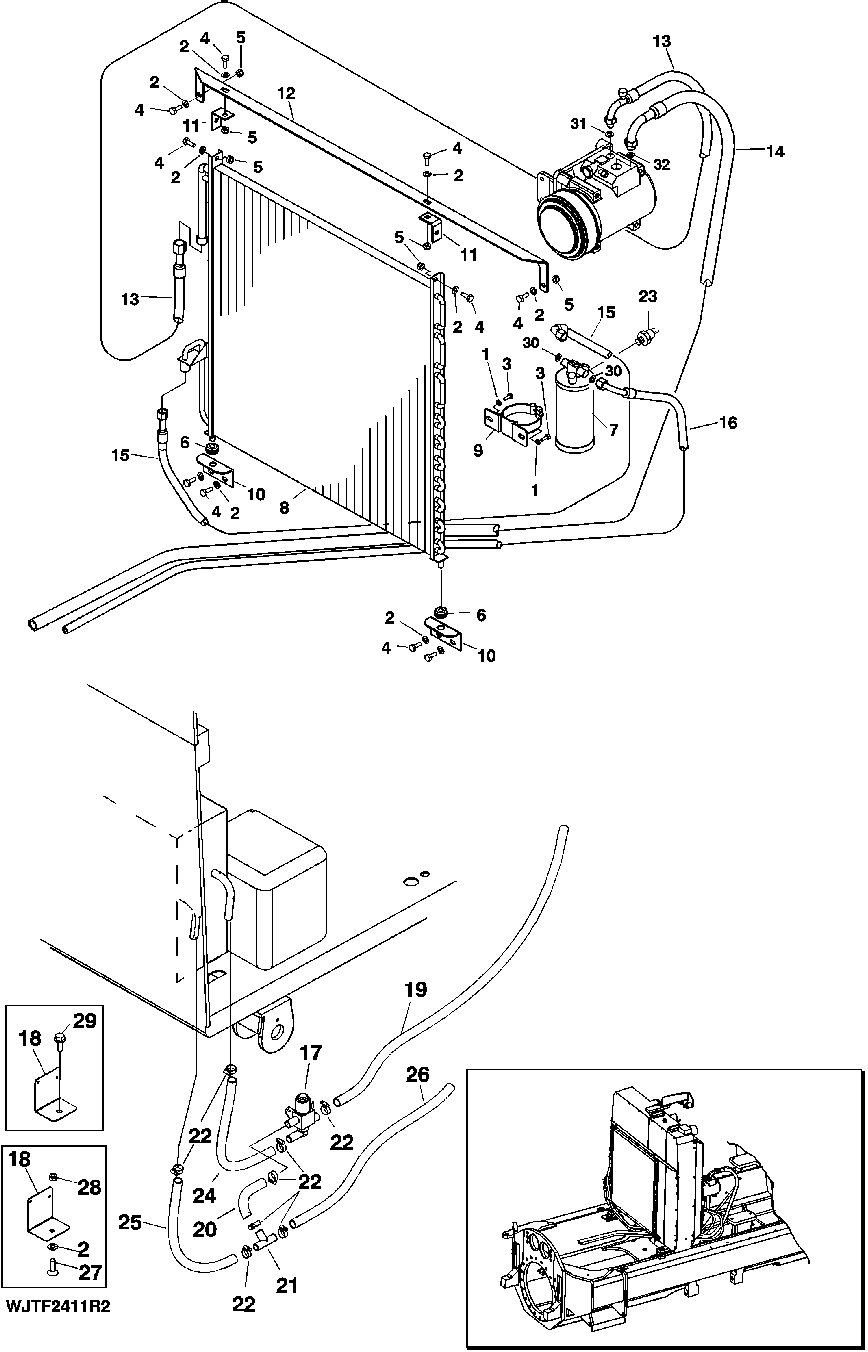

AIR CONDITIONER MOUNT. [02K03]

AIR CONDITIONER MOUNT. [02K03]

AIR CONDITIONER MOUNT. [02K03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

AIR CONDITIONER MOUNT. [02K03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7506	2	Washer	6.400 X 12 X 1.600 MM
2	24M7509	11	Washer	8.400 X 16 X 1.600 MM
3	F003519	2	SCREW	-
4	19M9682	10	Cap Screw	M8 X 20
5	43M5924	6	LOCK NUT	-
6	F039343	2	GROMMET	-
7	F052188	1	RECEIVER-DRYER	-
8	F057027	1	VAPOR CONDENSER	-
9	F058326	1	CLAMP	-
10	F622814	2	PLATE	-
11	F622825	2	PLATE	-
12	F622826	1	PLATE	-
13	F066793	1	REFRIGERANT HOSE	(REPLACES F063088)
14	F066791	1	REFRIGERANT HOSE	(REPLACES F065481)
15	F066794	1	REFRIGERANT HOSE	(REPLACES F063090)
16	F066792	1	REFRIGERANT HOSE	(REPLACES F063089)
17	F040449	1	WATER VALVE	-
18	F622934	1	PLATE	-
19	F066762	1	HOSE	(REPLACES F023201)
20	F066178	1	HOSE	(REPLACES F042069)
21	F040434	1	T-HOSE CONNECTION	-
22	F015368	8	HOSE CLAMP	-
23	F026760	1	PRESSURE SWITCH	-
24	F066795	1	HOSE	(REPLACES F623199)
25	F066795	1	HOSE	(REPLACES F066795)
26	F066763	1	HOSE	(REPLACES F623202)
27	19M9561	1	Screw	USED IN LEVELLING CAB
28	F003587	1	LOCK NUT	USED IN LEVELLING CAB
29	19M9698	1	Screw	M10 X 25, USED IN FIXED CAB
30	F025506	2	O-RING	-
31	F025507	1	O-RING	-
32	F025508	1	O-RING	-
