Открытый узел

Upper Covers, Tailings Elevator

Upper Covers, Tailings Elevator

Upper Covers, Tailings Elevator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

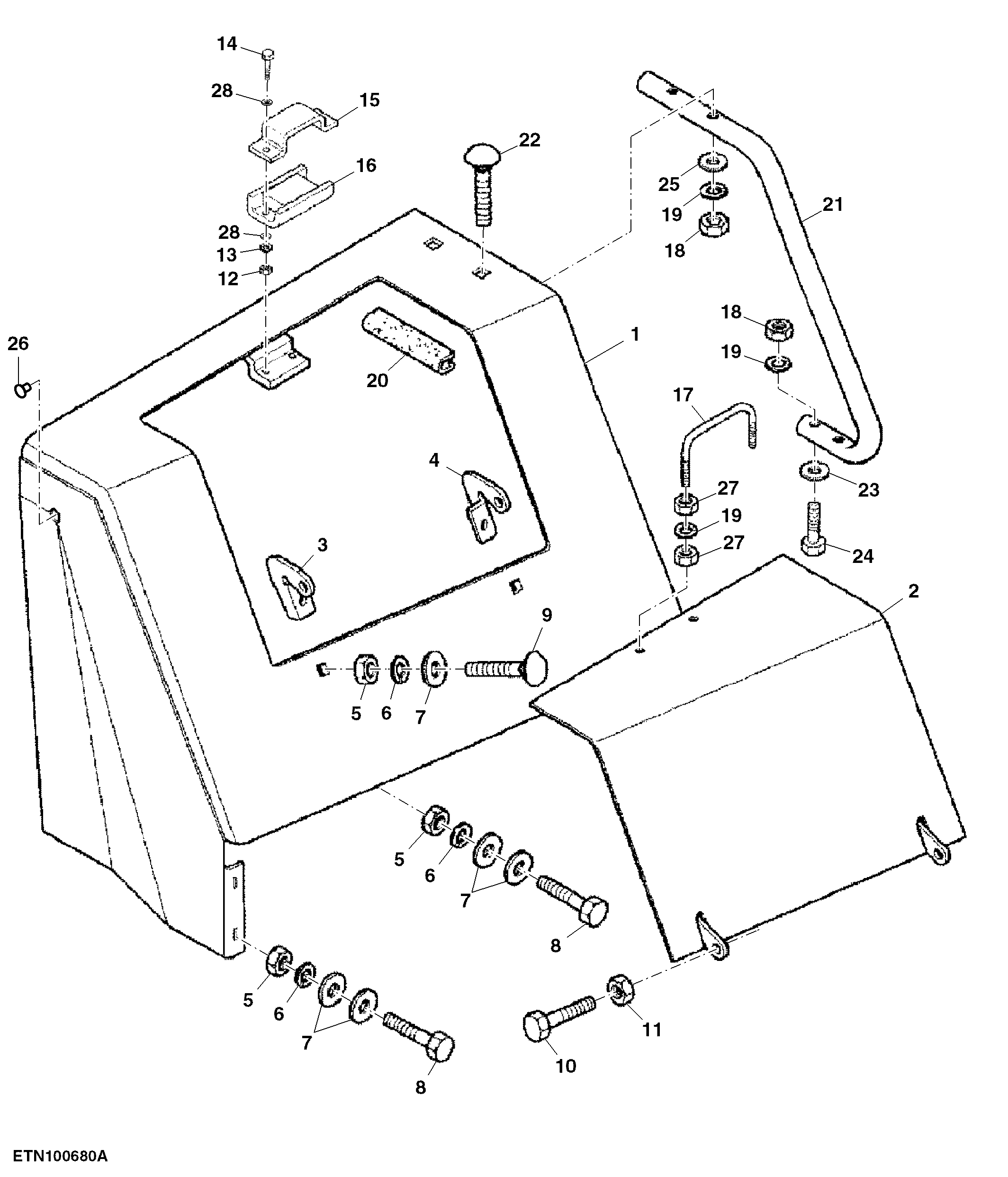

Upper Covers, Tailings Elevator

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ76123	1	Shield	-
2	DQ38546	1	Cap	-
3	CQ38549	1	Hinge	-
4	CQ38550	1	Hinge	-
5	14M7027	1	NUT	M6
6	12M7006	1	Lock Washer	6 mm
7	24M7088	1	Washer	6.600 X 12 X 1.600 mm
8	19M7560	1	Cap Screw	M6 X 16
9	03M7092	1	Bolt	M6 X 16
10	19M6614	1	Cap Screw	M6 X 12
11	14M7165	1	Lock Nut	M6
12	14M7028	1	Nut	M5
13	12M7064	1	Lock Washer	5 mm
14	19M7372	1	Cap Screw	M5 X 16
15	M91405	3	Shield	-
16	AM102170	2	Magnet	-
17	CQ23874	2	Handle	-
18	14M7029	1	Nut	M8
19	12M7065	1	Lock Washer	8 mm
20	CQ19972	1	Isolator	-
21	CQ43173	1	Tube	-
22	03M7189	1	Bolt	M8 X 45
23	24M7026	1	Washer	9 X 17 X 1.600 mm
24	19M7323	1	Cap Screw	M8 X 40
25	24M7036	1	Washer	9 X 16 X 1.600 mm
26	16M7072	2	Rivet	6 X 9 mm
27	14M7151	2	Nut	M8
28	24M7087	4	Washer	5.500 X 10 X 1 mm
