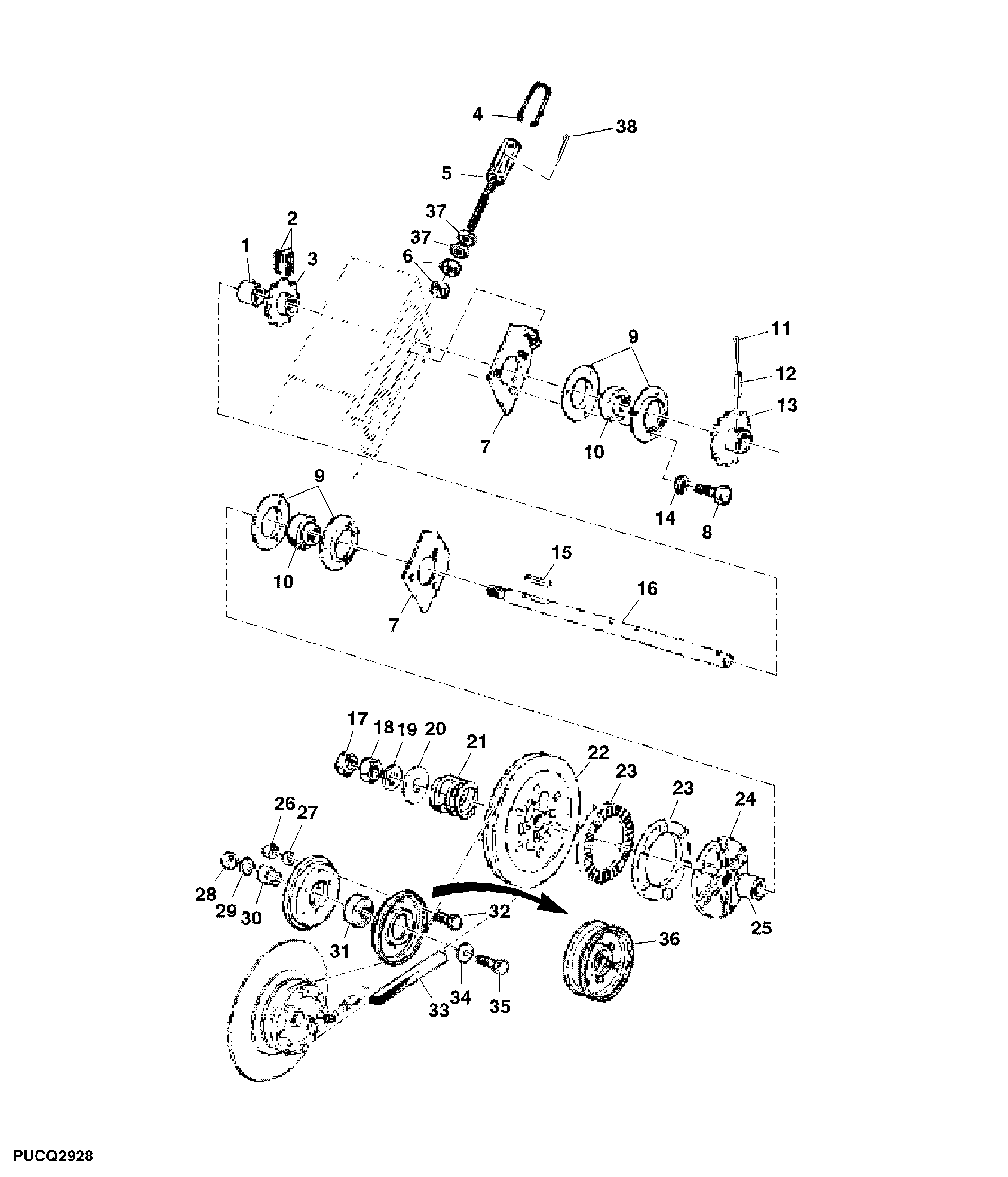

Tailings Elevator Drive And Tensioner

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ29218	1	Spacer	-
2	34M7048	2	Spring Pin	8 X 45 mm
3	S02083	1	Chain Sprocket	Z= 7
4	Z35314	2	Bail	-
5	DQ62336	2	Turnbuckle	-
6	14M7031	4	Nut	M12
7	DQ27627	2	Support	-
8	19M7557	6	Cap Screw	M10 X 16
9	DQ15126	2	Flange	-
10	13P1004	2	Ball Bearing	-
11	34M7045	1	Spring Pin	6 X 60 mm
12	34M7055	1	Spring Pin	10 X 60 mm
13	DQ19141	1	Chain Sprocket	Z=20
14	12M7066	9	Lock Washer	10 mm
15	49M4106	1	Shaft Key	8 X 7 X 25 mm, 8X7X25MM
16	CQ09345	1	Shaft	-
17	14M7240	1	Nut	M24
18	14M7143	1	Nut	M24
19	24M7091	1	Washer	26 X 44 X 4 mm
20	CQ27766	1	Washer	-
21	Z38293	1	Compression Spring	-
22	CQ09103	1	Pulley	-
23	Z11184	2	Slip Clutch	-
24	Z10846	1	DRIVER	-
25	CQ06723	1	Spacer	-
26	14M7027	18	NUT	M6
27	12M7006	6	Lock Washer	6 mm
28	14M7142	1	Nut	M16
29	12M7069	1	Lock Washer	16 mm
30	CQ10664	1	Bushing	-
31	13P1015	1	Ball Bearing	-
32	19M6614	6	Cap Screw	M6 X 12
33	Z45026	1	V-Belt	-
34	24M7049	3	Washer	17.500 X 30 X 3 mm
35	19M7343	1	Cap Screw	M16 X 60
36	DQ10692	1	Pulley	-
37	CQ05596	6	Spring Washer	-
38	34M7010	2	Spring Pin	3 X 20 mm
