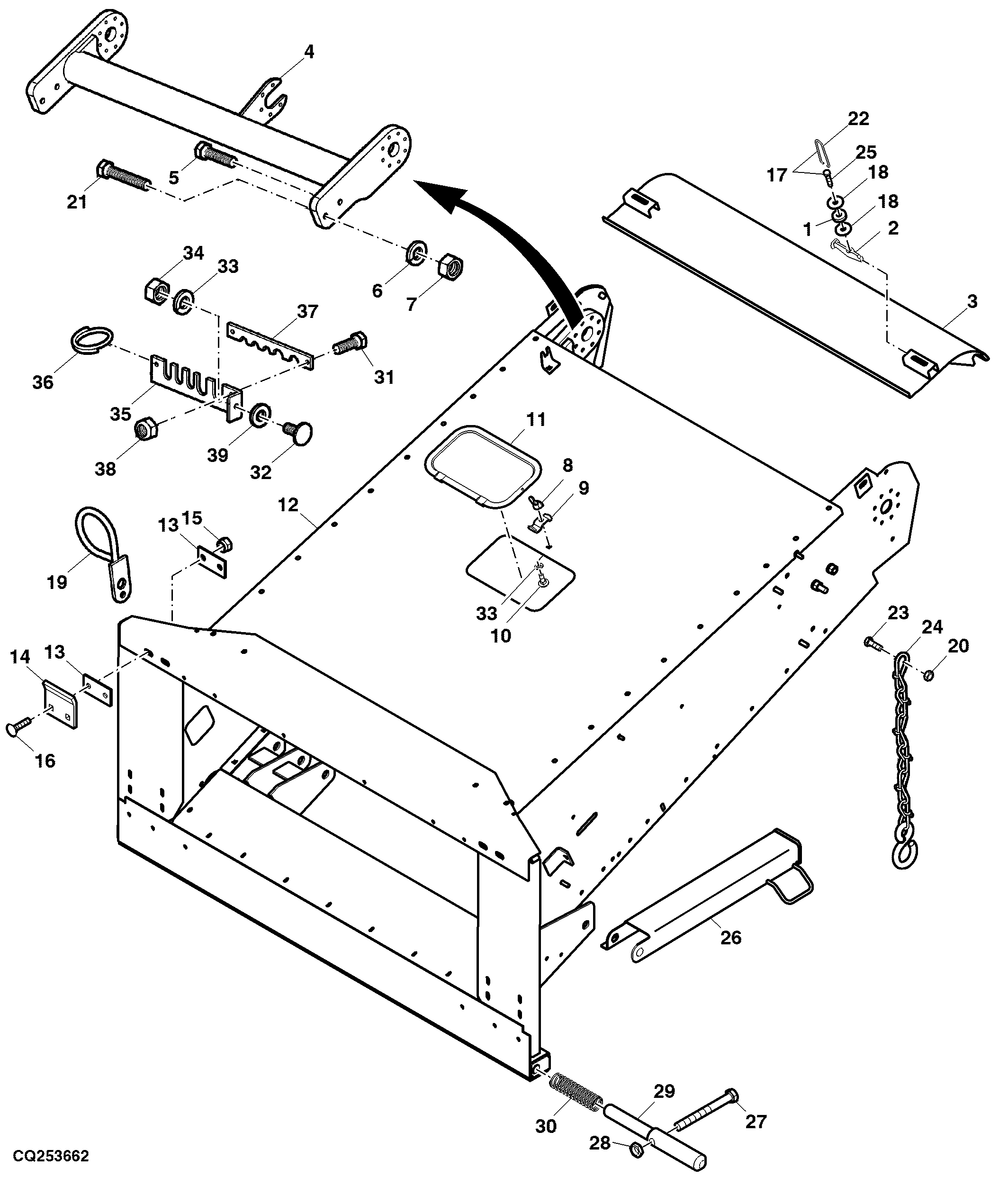

Structure, S330

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z35271	2	Bushing	-
2	Z11852	2	Retainer	-
3	DQ06534	1	Cap	-
4	DQ71440	1	Stabilizer Foot	-
5	19M7342	1	Cap Screw	M16 X 55
6	12M7069	1	Lock Washer	16 mm
7	14M7142	1	Nut	M16
8	14M7020	1	Wing Nut	M8
9	Z20367	4	Clamp	-
10	03M7093	1	Bolt	M8 X 25
11	CQ25290	1	Cover	-
12	DQ63897	1	Frame	-
13	CQ08544	8	Strap	-
14	CQ08543	1	Angle	-
15	14M7170	1	Lock Nut	M16
16	03M7116	1	Bolt	M16 X 70
17	19M7774	2	Screw	M6 X 12
18	CQ00309	4	Washer	-
19	DQ50666	2	Clamp	-
20	14M7299	1	Flange Nut	M12
21	19M7720	2	Cap Screw	M16 X 80
22	Z35314	2	Bail	-
23	19M7787	2	Screw	M12 X 20
24	DQ61930	1	Safety Chain	-
25	Z35313	2	Nut	-
26	AXE50476	2	Catch	SUB FOR DQ61350
27	19M7289	1	Cap Screw	M12 X 110
28	CQ04081	1	Nut	-
29	CQ00355	2	Pin Fastener	-
30	124424	2	Compression Spring	-
31	19M3118	1	Cap Screw	M6 X 20
32	03M7054	1	Bolt	M8 X 20
33	12M7065	1	Lock Washer	8 mm
34	14M7029	1	Nut	M8
35	CQ27465	1	Support	-
36	R80436	1	Ring	-
37	CQ28361	1	Hose Support	-
38	14M7165	1	Lock Nut	M6
39	24M7036	1	Washer	9 X 16 X 1.600 mm
