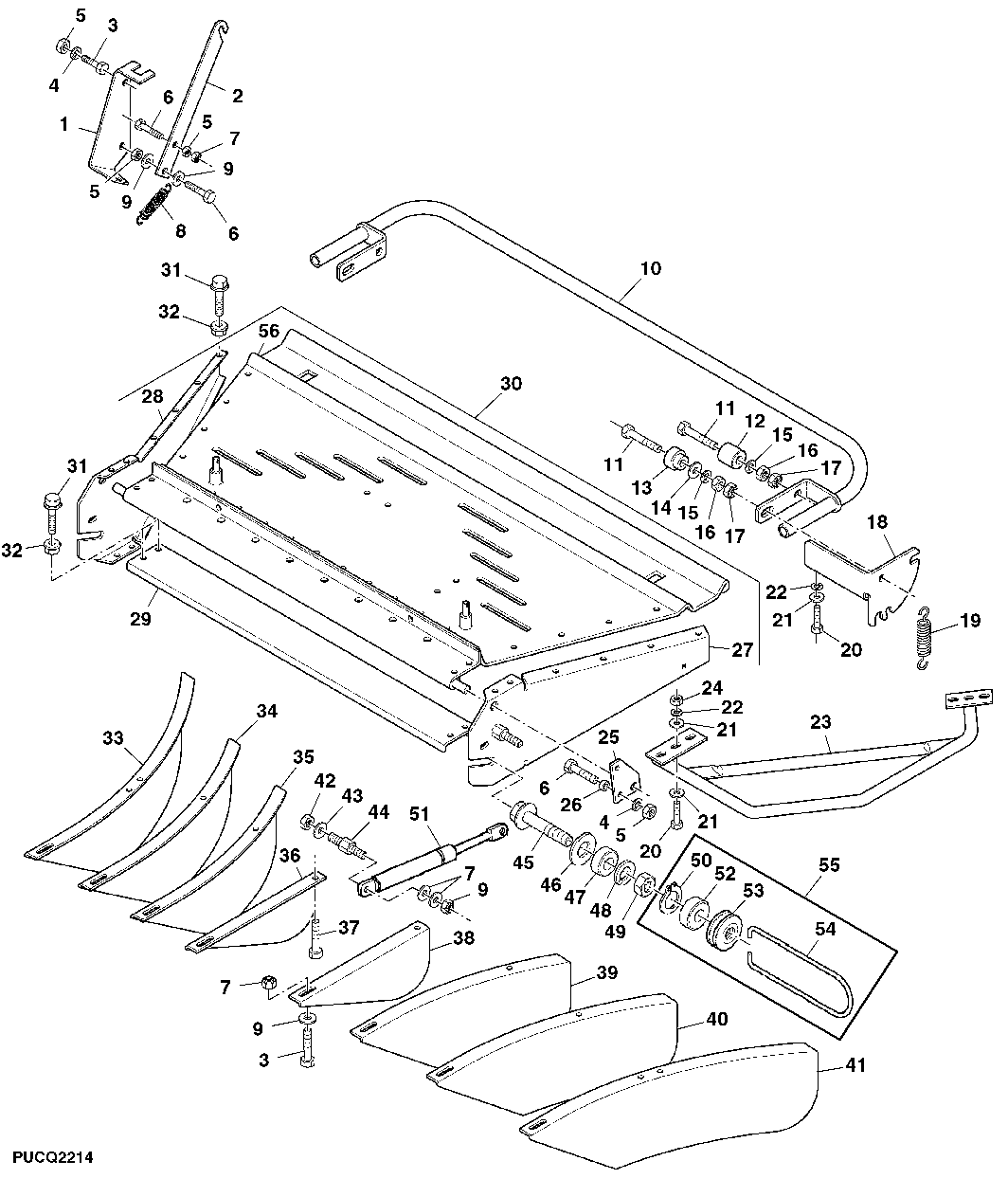

Straw Distributor, Electrical Adjustment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ48196	1	Support	LH
1	CQ48197	1	Support	RH
2	CQ47894	2	Sheet	-
3	19M7139	1	Cap Screw	M8 X 20
4	12M7065	4	Lock Washer	8 mm
5	14M7029	2	Nut	M8
6	19M7288	4	Cap Screw	M8 X 30
7	14M7166	2	Lock Nut	M8
8	Z25462	2	Extension Spring	-
9	24M7036	2	Washer	9 X 16 X 1.600 mm
10	DQ50494	1	Guard	-
11	19M8600	4	Cap Screw	M10 X 50
12	CQ24606	2	Bushing	-
13	CQ50358	2	Bushing	-
14	24M7178	8	Washer	10.500 X 30 X 2.500 mm
15	12M7066	2	Lock Washer	10 mm
16	14M7140	1	Nut	M10
17	CQ20359	4	Nut	-
18	DQ50960	1	Support	RH
18	DQ50959	1	Support	LH
19	Z44466	2	Extension Spring	-
20	19M7077	4	Cap Screw	M6 X 20
21	24M7054	6	Washer	6.400 X 12 X 1.600 mm
22	12M7006	10	Lock Washer	6 mm
23	DQ50375	1	Guard	LH
23	DQ50376	1	Guard	RH
24	14M7027	6	NUT	M6
25	CQ52891	2	Support	-
26	Z20701	4	Washer	-
27	DQ53049	1	End Bit	-
28	DQ53050	1	End Bit	-
29	CQ27780	1	Channel	-
30	DQ53047	1	Frame	INCLUDES DQ53049, DQ53050 AND CQ27780
31	19M7775	1	Screw	M6 X 16
32	E63524	1	Nut	-
33	DQ44315	1	Deflector	-
34	DQ44317	1	Deflector	-
35	DQ44318	1	Deflector	-
36	DQ44320	1	Deflector	-
37	19M7295	1	Cap Screw	M8 X 45
38	DQ44321	1	Deflector	-
39	DQ44319	1	Deflector	-
40	DQ44316	1	Deflector	-
41	DQ44322	2	Deflector	-
42	14M7167	6	Lock Nut	M10
43	24M7040	1	Washer	11 X 20 X 2 mm
44	CQ52926	2	Pin	-
45	19M7494	1	Cap Screw	-
46	24M7240	2	Washer	13 X 25 X 3 mm
47	CQ52894	2	Spacer	-
48	12M7067	1	Lock Washer	12 mm
49	14M7031	1	Nut	M12
50	40M7163	1	Snap Ring	-
51	DQ24120	2	Gas Operated Cylinder	-
52	CQ52892	2	Spacer	-
53	CQ52893	2	Nut	-
54	Z35314	2	Bail	-
55	DQ52925	2	Handle	INCLUDES CQ52894, 12M7067, 14M7031 AND 40M7163
56	DQ46171	1	Sheet	-
