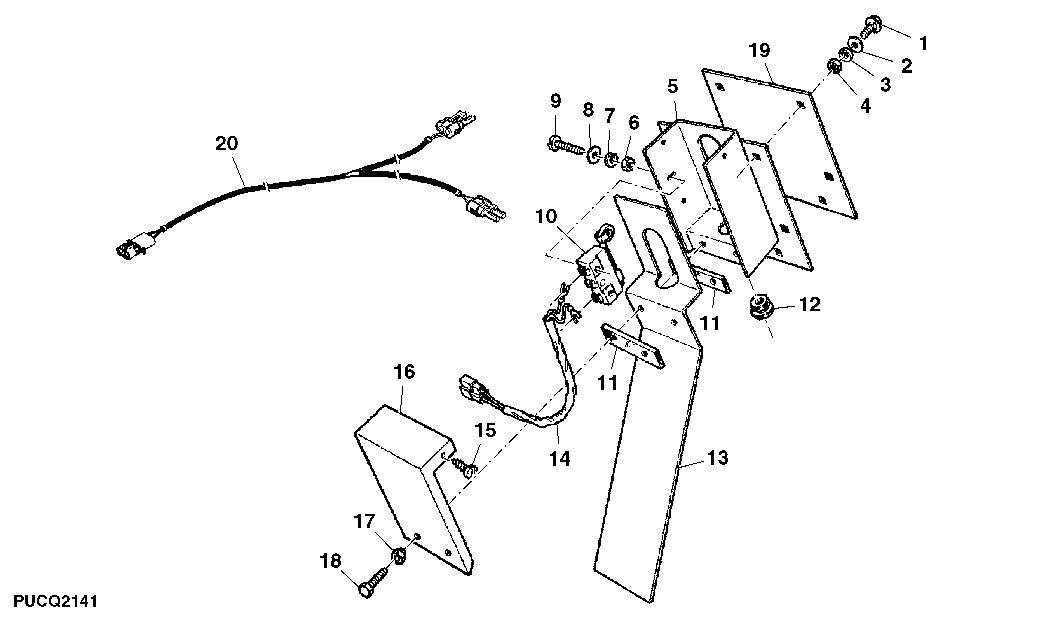

Straw Chopper / Straw Walker Warning Device Sender

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7092	1	Bolt	M6 X 16
2	24M7036	1	Washer	9 X 16 X 1.600 mm
3	12M7006	1	Lock Washer	6 mm
4	14M7027	1	NUT	M6
5	DQ08782	1	Support	-
6	14M7030	1	Nut	M3
7	12H233	1	Lock Washer	1/8"
8	24M7117	1	Washer	4.300 X 9 X 0.800 mm
9	21M7232	1	Screw	M3 X 30
10	AH62345	1	Switch	-
11	CQ27629	2	Weatherstrip	-
12	CQ02166	1	Guard	-
13	CQ28519	1	Sheet	170 MM
13	CQ08779	1	Sheet	280 MM
14	DQ39765	2	Wiring Harness	-
15	37M7026	1	Screw	-
16	CQ08780	2	Cover	-
17	14M7165	1	Lock Nut	M6
18	19M7286	1	Cap Screw	M6 X 25
19	CQ48317	1	Isolator	-
20	DQ39101	1	Wiring Harness	-

Straw Chopper / Straw Walker Warning Device Sender

Нет текстового описания
