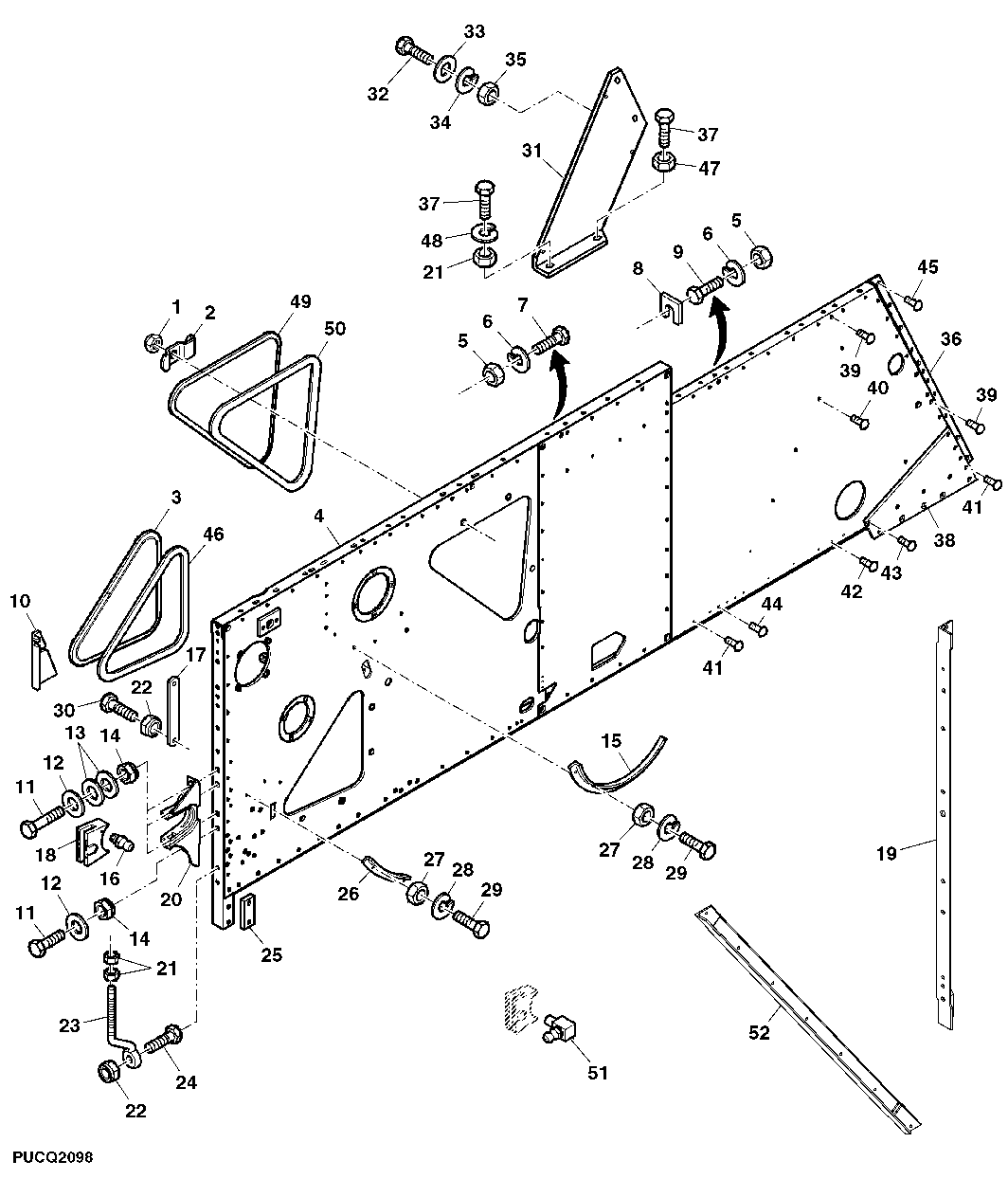

Side Panels, Right Hand

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7166	14	Lock Nut	M8
2	Z20367	7	Clamp	-
3	DQ13709	14	Window	-
4	DQ38384	1	Stand	-
5	14M7140	1	Nut	M10
6	12M7066	1	Lock Washer	10 mm
7	19M7167	3	Cap Screw	M10 X 25
8	Z30298	1	Shim	TK = 0.77 mm
8	Z22027	6	Strap	TK = 0.99 mm
9	19M7168	1	Cap Screw	M10 X 30
10	CQ61330	1	Reinforcement	-
11	CQ46528	1	Cap Screw	M16 X 180
12	24M7049	1	Washer	17.500 X 30 X 3 mm
13	CQ04844	6	Washer	-
14	14M7170	1	Lock Nut	M16
15	Z20913	1	STRIPPER	-
16	58M5573	1	Lubrication Fitting	M6
17	CQ75546	1	Strap	-
18	CQ75572	1	Support	-
19	Z43527	1	ANGLE	-
20	CQ75548	1	Support	-
21	14M7031	1	Nut	M12
22	14M7167	1	Lock Nut	M10
23	Z20915	1	BRACKET	-
24	19M7382	1	Cap Screw	M10 X 40
25	Z33827	1	Strap	-
26	CQ48680	2	Angle	-
27	14M7027	16	NUT	M6
28	12M7006	20	Lock Washer	6 mm
29	19M7560	16	Cap Screw	M6 X 16
30	19M7166	1	Cap Screw	M10 X 20
31	CQ27980	1	Reinforcement	-
32	19M7274	1	Cap Screw	M8 X 70
33	CQ01249	1	Washer	-
34	12M7065	1	Lock Washer	8 mm
35	14M7029	1	Nut	M8
36	CQ25413	1	Sheet	-
37	19M7744	1	Cap Screw	M12 X 35
38	Z32673	1	REINFORCEMENT	-
39	16M4989	1	Rivet	6 X 16 mm
40	16M2523	1	RIVET	6 X 15 mm
41	16M1528	1	RIVET	10 X 28 mm
42	16M2524	1	RIVET	6 X 18 mm
43	16M7076	1	RIVET	10 X 32 mm
44	16M2521	1	Rivet	6 X 10 mm
45	16M2525	1	Rivet	-
46	CQ34768	3	Packing	-
47	14M7168	1	Lock Nut	M12
48	12M7067	2	Lock Washer	12 mm
49	DQ46995	1	Window	-
50	CQ47803	1	Weatherstrip	-
51	58M5633	1	Lubrication Fitting	-
52	CQ25097	1	Angle	-
