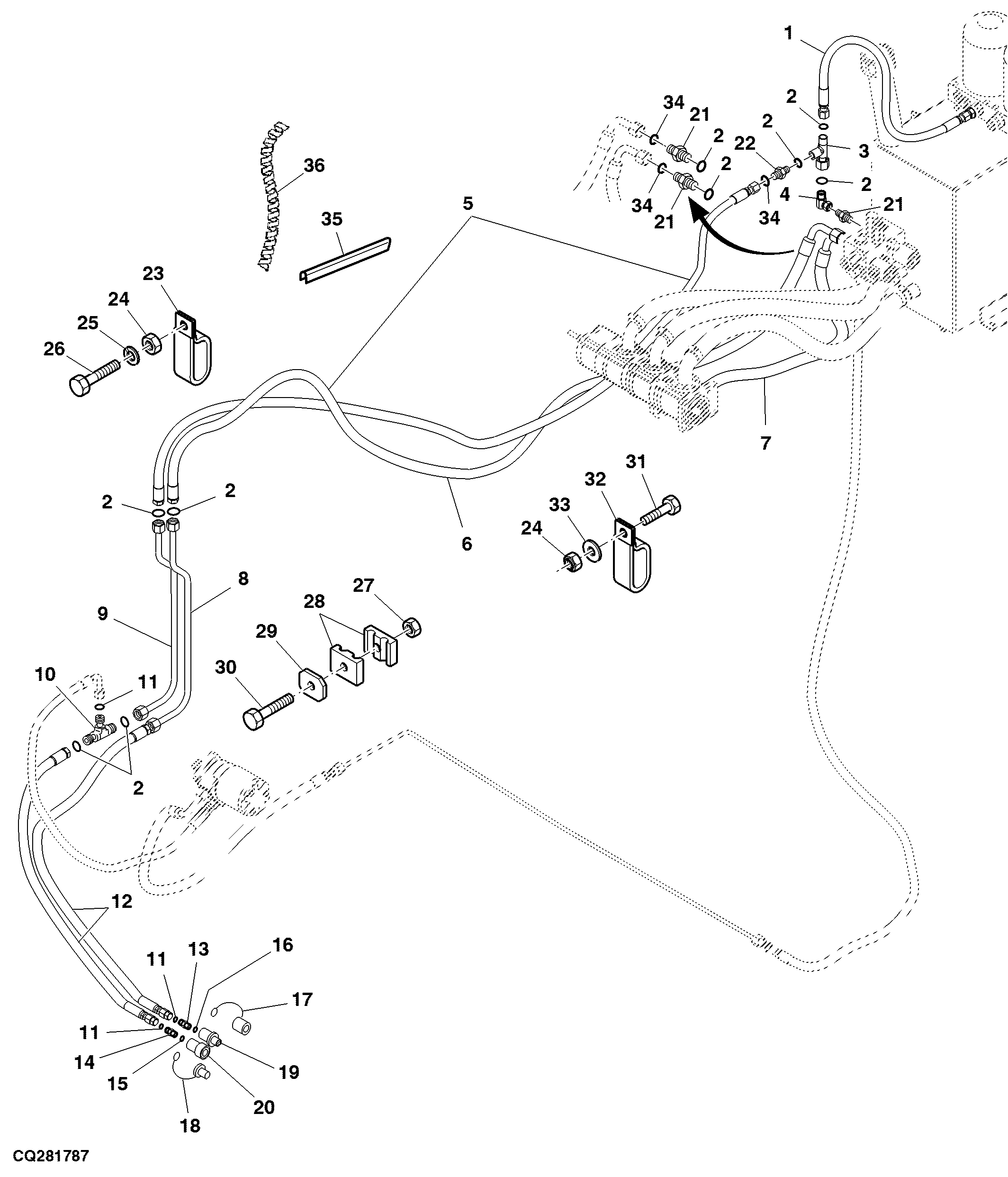

Hydraulic Circuits, Reel Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ74329	1	Hose	-
2	T77932	2	O-Ring	-
3	38H1032	1	Tee Fitting	-
4	38H1096	1	Elbow Fitting	-
5	DQ35424	1	Hose	-
6	DQ35423	1	Hose	-
7	AH152871	1	Hydraulic Hose	-
8	DQ37498	1	Oil Tube	-
9	DQ35440	1	Oil Tube	-
10	DQ40805	1	Fitting	-
11	T77857	1	O-Ring	-
12	DQ31052	1	Hose	1" X 2000 mm (78-3/4") X 13/16", LGTH = 2000 mm
13	38H1161	1	Adapter Fitting	-
14	38H1174	1	Adapter Fitting	-
15	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
16	R26375	1	O-Ring	-
17	A15898	1	Cap	-
18	A15899	1	Plug	-
19	AR94522	1	Hydr. Quick Coupler Plug	-
20	AW25301	1	Hydr. Quick Coupler Socket	-
21	38H5010	1	Adapter Fitting	-
22	38H5003	1	Adapter Fitting	-
23	AH77869	1	Clip	-
24	14M7029	1	Nut	M8
25	12M7065	1	Lock Washer	8 mm
26	19M7139	1	Cap Screw	M8 X 20
27	14M7165	1	Lock Nut	M6
28	DQ03922	1	Clamp	-
29	CQ33811	1	Strap	-
30	19M7595	1	Cap Screw	M6 X 50
31	19M7163	1	Cap Screw	M8 X 25
32	DQ38638	1	Clip	-
33	24M7036	1	Washer	9 X 16 X 1.600 mm
34	51M7043	1	O-Ring	15.300 X 2.200 mm
35	Z42795	1	Isolator	-
36	28417	4	Conduit	-
