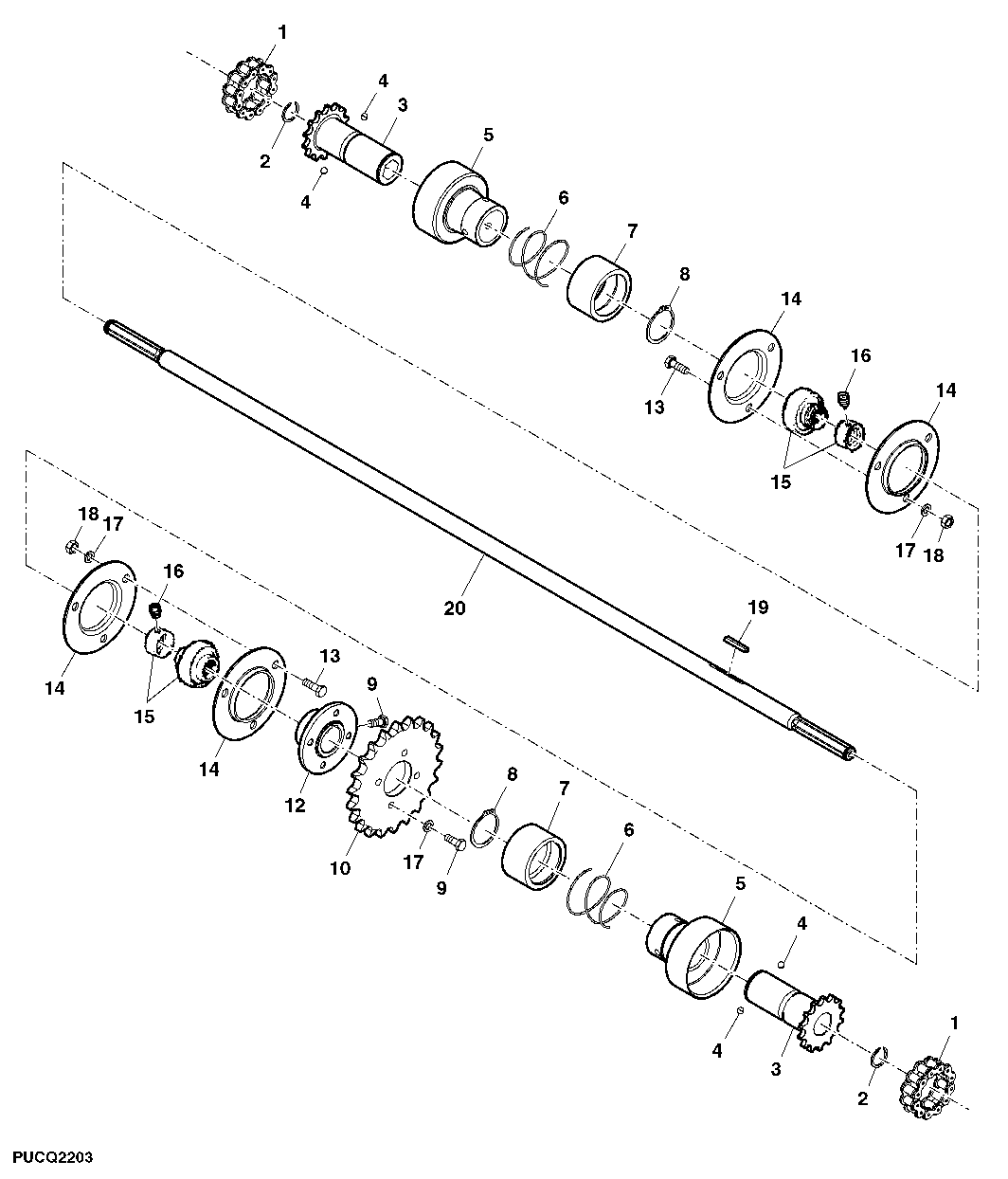

CUTTING PLATFORM DRIVE SHAFT (S 300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	2	LINK CHAIN	L=13
2	CQ00480	1	Snap Ring	26X2MM
3	DQ00040	2	Chain Sprocket	Z=14
4	R42849	6	Ball	-
5	CQ00039	2	Barrel	-
6	N103659	2	Compression Spring	-
7	CQ00031	2	Cover	-
8	40M1840	1	Snap Ring	52X2MM
9	19M7167	1	Cap Screw	M10 X 25
10	CQ04302	1	Chain Sprocket	Z=22
11	DQ04308	1	Chain Sprocket	-
12	CQ02190	1	Hub	-
13	19M7168	1	Cap Screw	M10 X 30
14	CQ01258	4	Pressed Flanged Housing	-
15	DQ48779	2	Ball Bearing	INCL KEY 16
16	22M7081	1	Set Screw	M10 X 10
17	12M7066	1	Lock Washer	10 mm
18	14M7140	1	Nut	M10
19	CQ02790	1	Key	-
20	CQ22542	1	Shaft	-

CUTTING PLATFORM DRIVE SHAFT (S 300)

Нет текстового описания
