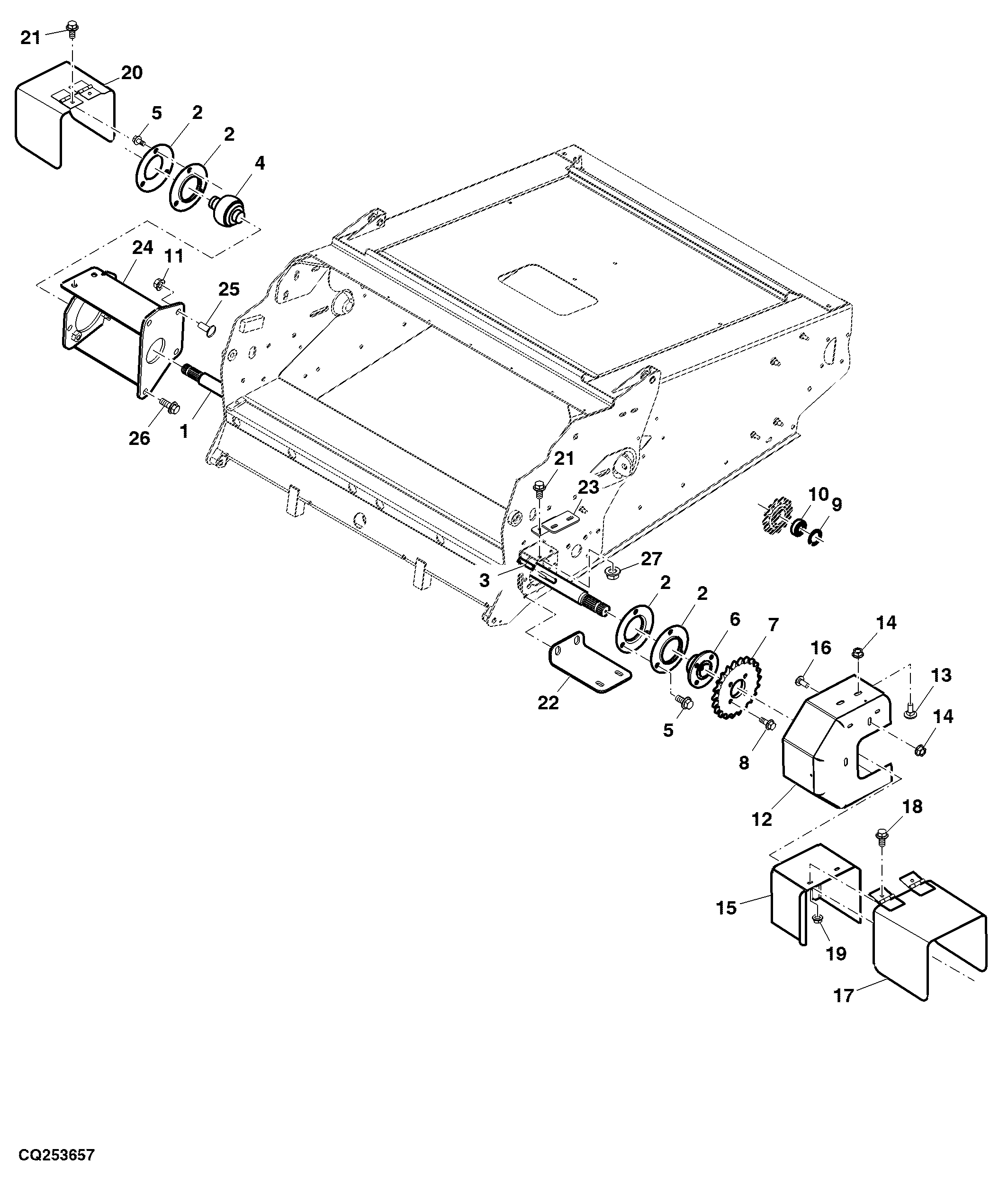

Cutting Platform Drive Shaft Cover (S 600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ73092	1	Shaft	-
2	CQ76878	4	Pressed Flanged Housing	-
3	49M7014	1	Shaft Key	12 X 8 X 50 mm
4	DQ48779	2	Ball Bearing	-
5	19M7788	6	Screw	M12 X 25
6	CQ02190	1	Hub	-
7	CQ04302	1	Chain Sprocket	-
8	19M7785	4	Screw	M10 X 25
9	CQ00076	1	Snap Ring	-
10	DQ04311	1	Ball Bearing	-
11	H147624	17	Nut	-
12	DQ72397	1	Sheet	-
13	03M7054	4	Bolt	M8 X 20
14	14M7298	4	Flange Nut	M8
15	CQ63572	1	Support	-
15	AXE27709	1	Shield	-
16	03M7184	2	Bolt	M8 X 20
17	DQ63143	1	Shield	-
18	19M7774	2	Screw	M6 X 12
19	14M7303	2	Flange Nut	M6
20	DQ72401	1	Sliding Shield	-
21	19M7865	4	Screw	M8 X 16
22	CQ76572	1	Angle	-
23	CQ72398	1	Sheet	-
24	DQ76570	1	Support	-
25	03M7353	2	Bolt	M12 X 30
26	14M7299	6	Flange Nut	M12
27	14M7165	1	Lock Nut	M6

Cutting Platform Drive Shaft Cover (S 600)
