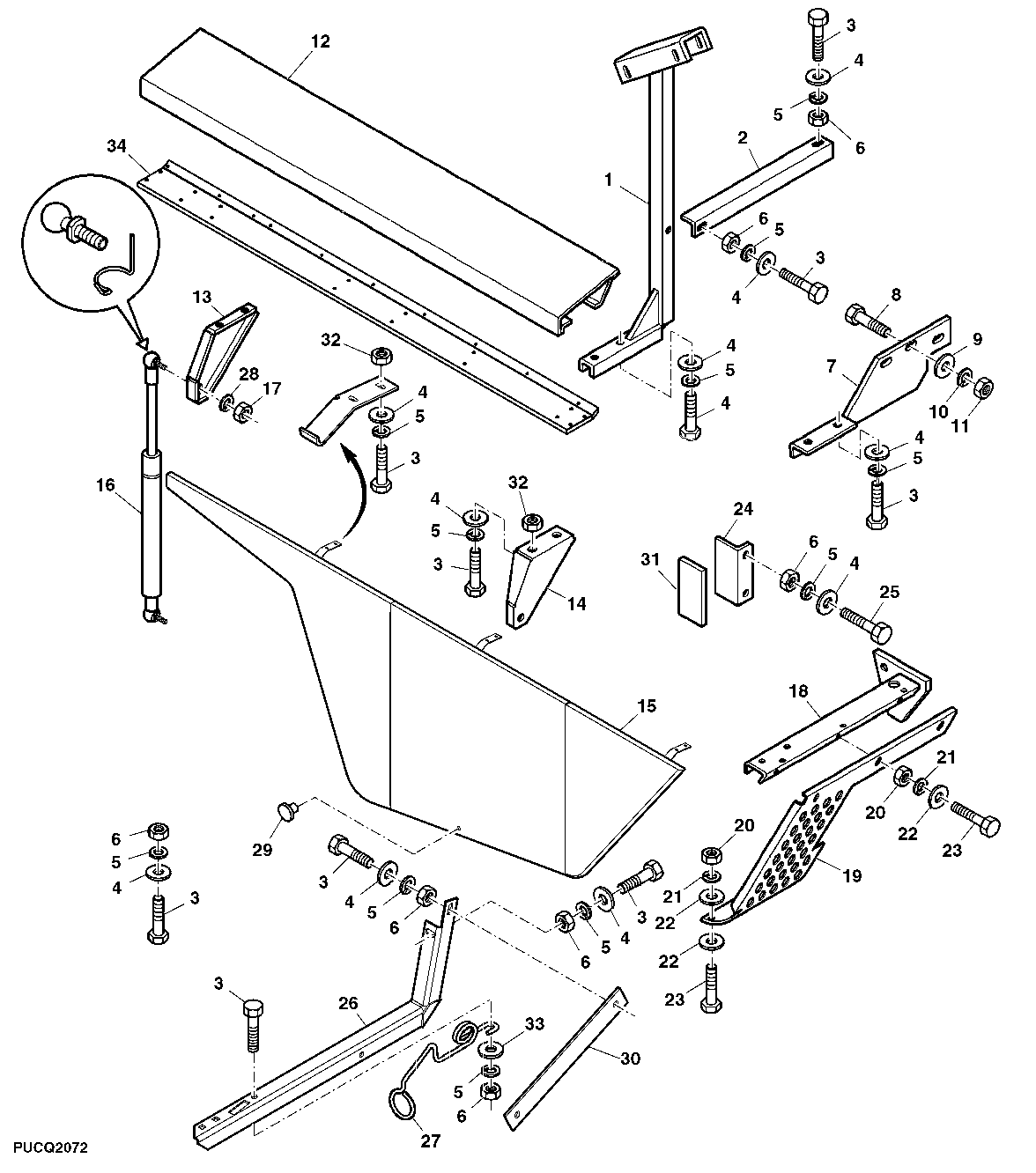

Covers - Left-Hand

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ37869	1	Support	-
2	CQ21019	1	Angle	-
3	19M7139	1	Cap Screw	M8 X 20
4	24M7036	1	Washer	9 X 16 X 1.600 mm
5	12M7065	1	Lock Washer	8 mm
6	14M7029	1	Nut	M8
7	CQ37805	1	Support	-
8	19M7167	1	Cap Screw	M10 X 25
9	24M7040	1	Washer	11 X 20 X 2 mm
10	12M7066	1	Lock Washer	10 mm
11	14M7140	1	Nut	M10
12	DQ37865	1	Beam	-
13	CQ38651	2	Support	-
14	CQ37799	2	Support	-
15	DQ75532	1	Door	-
16	DQ48178	2	Gas Operated Cylinder	-
17	14M7166	1	Lock Nut	M8
18	DQ37809	1	Support	-
19	CQ38009	1	Support	-
20	14M7027	1	NUT	M6
21	12M7006	1	Lock Washer	6 mm
22	12M7054	1	Lock Washer	19 mm
23	19M7077	1	Cap Screw	M6 X 20
24	CQ35162	1	Angle	-
25	19M7162	1	Cap Screw	M8 X 16
26	DQ37888	1	Support	-
27	Z40640	1	Spring	-
28	12M7065	1	Lock Washer	8 mm
29	99M7010	1	Plug	-
30	CQ26424	1	Strap	-
31	H143453	1	Pad	-
32	14M7029	1	Nut	M8
33	CQ01249	1	Washer	-
34	CQ73298	1	Sheet	-
